車載用 マルチチャンネル SPI スイッチ＆コントローラー製品概要
インフィニオン社のインテリジェントパワーデバイス（IPD）は30年以上の歴史があり、車載用途として多くのアプリケーション向けに採用実績がございます。
マルチチャンネル SPI スイッチ＆コントローラーのSPIDERシリーズはリレーやソレノイド、LED、小型電球、ステッピングモーターなどの低電流負荷の駆動に適した高集積マルチチャンネルのSPIドライバーです。SPIDERシリーズは、最新のSPIDER+シリーズに加え、小型電球やLEDを駆動するための機能を追加したSPIDER+LEDシリーズのラインナップを取り揃えております。
製品特徴
- 30年以上にわたるIPDの販売実績とテクノロジーの開発
- 短絡、過負荷、過熱保護
- 出力の並列接続が可能
- 非常に低い暗電流のスリープモード
- 優れた設計の柔軟性
- 16bitのSPI通信
- 最大6個の設定可能なチャンネル
SPIDER+
SPIDER+ファミリーは、2つの LS（8 + 4 チャンネル）、2つの HS（8チャンネル）、および最大6つの構成可能なチャンネルを備えた5種類の製品ラインナップがございます。リンプ ホームやクランキング、非常に低い消費電流、強化された診断機能、2つの直接入力の入力マッピング機能などを備えており、優れた熱性能のあるパッケージでご用意しております。車載用/産業用リレーおよびソレノイド、単一 LEDおよび小型電球、ユニポーラステッピングモーターなどのアプリケーションに最適な製品です。
| Product | Nominal load current @Ta=85°C [mA] |
Number of Configurable Channels |
Number of HS Channels |
Number of LS Channels |
Infineon Package name |
| TLE75004-EPD | 470.0 | 0 | 0 | 4 | PG-TSDSO-14 |
| TLE75242-ESD | 330.0 | 2 | 4 | 2 | PG-TSDSO-24 |
| TLE75602-ESD | 330.0 | 6 | 0 | 2 | PG-TSDSO-24 |
| TLE75080-ESD | 330.0 | 0 | 8 | 0 | PG-TSDSO-24 |
| TLE75008-ESD | 330.0 | 0 | 0 | 8 | PG-TSDSO-24 |

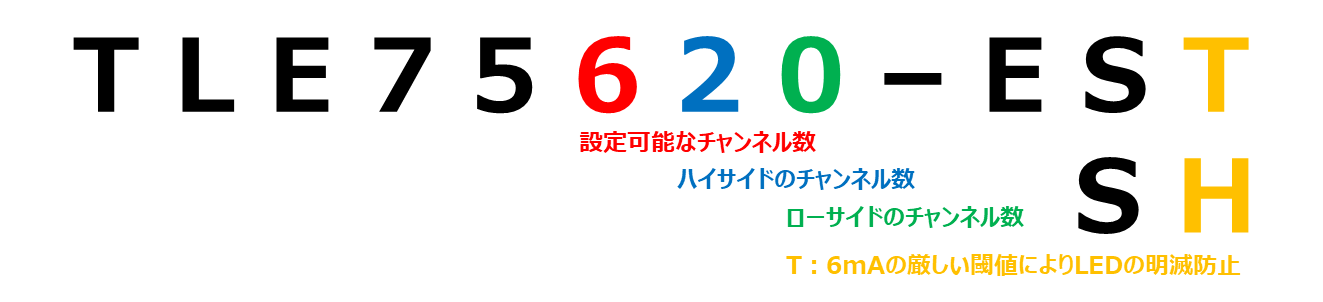

SPIDER+ LED
SPIDER+ LEDファミリーは、SPIDER+ファミリーの一連の機能に、小型電球またはLEDを駆動するための機能を追加した製品となります。また、ブレーキライト、テールライト、方向指示器などの基本機能を備えた左右のテールライトに対して、1つのデバイスで最大8チャンネル、またはバッテリー電源ごとに4チャンネルまで対応可能となり、診断および保護機能を備えた最もコスト効率の良いLEDアプリケーションの設計をサポートします。
| Product | Nominal load current @Ta=85°C [mA] |
Number of |
Number of HS Channels |
Number of LS Channels |
Infineon Package name |
| TLE75620-EST | 330.0 mA | 6 | 2 | 0 | PG-TSDSO-24 |
| TLE75602-ESH | 330.0 mA | 6 | 0 | 2 | PG-TSDSO-24 |
| TLE75242-ESH | 330.0 mA | 2 | 4 | 2 | PG-TSDSO-24 |
| TLE75080-ESH | 330.0 mA | 0 | 8 | 0 | PG-TSDSO-24 |
