車載用 ハイサイドスイッチ製品概要
インフィニオン社のインテリジェントパワーデバイス（IPD）は30年以上の歴史があり、車載用途として多くのアプリケーション向けに採用実績がございます。特にハイサイドスイッチは、メカリレーに代わるスイッチとしてジャンクションボックスやパワーディストリビューションボックス、ヒーター系のアプリケーション、ライティング系のアプリケーションや小型ポンプ向けのDCブラシモーターの駆動用としても使用できます。シンプルなスイッチ（MOSFET）に加え、IPDに備わっている過電流や過熱に対する保護回路により、ショートなどの異常状態でも破壊せずスイッチとしての機能を保ち続けることができるため、車の中でも実は多くのIPDが採用されております。
インフィニオン社ではハイサイドスイッチの中でもさまざまな用途、電流値、バッテリー電圧向けにラインナップをご用意しております。
各ラインナップは下部へスクロール、もしくは左側の目次よりご覧ください。
車載用 ハイサイドスイッチ ラインナップ
※PROFET™ ＝ インフィニオン社独自のハイサイドスイッチのネーミング
*CAV = Construction & Agriculture Vehicles = 建設機械および農業機械
*1.5kHzのPWMが可能な製品 = BTF6070-2ERV
製品特徴
- 30年以上にわたるIPDの販売実績とテクノロジーの開発
- 低電流駆動品から非常に低いオン抵抗品までの広いラインナップ
- Tj＝175℃対応の”Grade 0”シリーズのラインナップ
- EMCに影響を与えずに高速スイッチング／スルーレートを実現
- 商用車をターゲットとした24Vバッテリー向けのラインナップ
- 1チャンネル品と2チャンネル品のピン互換性
- 非常に低い不具合発生率を誇る高品質
PROFET™+2 12V
最新のPROFET™+2 12Vファミリーは最先端の診断および保護機能を備えた12Vバッテリー向けのハイサイドスイッチです。また、従来のラインナップに加えて、特に過酷な高温下や長期的な製品寿命を求めらえれるアプリケーション向けに、拡張されたミッションプロファイルの要件を満たしたTj＝175℃対応の”Grade 0”製品もリリースされました。PROFET™+2 12Vファミリーは主にTSDSO-14パッケージで用意されており、1チャンネル品と2チャンネル品はピン互換性があるため、チャンネル数が増えた場合でも基板レイアウト変更の工数を大幅に削減することができます。

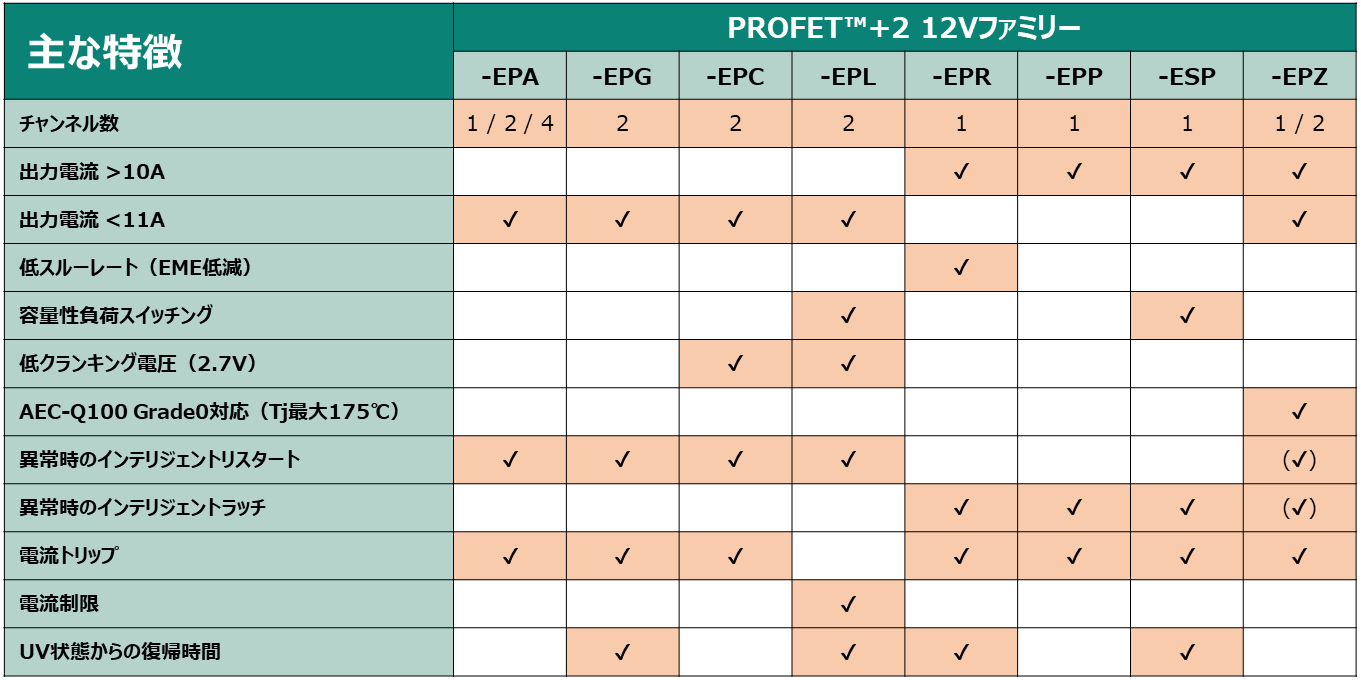

PROFET™+2シリーズのネーミングルール
| Product |
IL Nominal Current |
Channels | Operating Temperature max [°C] |
Infineon Package name |
| BTS70012-1ESP | 31.3 | 1 | 150 | PG-TSDSO-24 |
| BTS70015-1ESP | 27.6 | 1 | 150 | PG-TSDSO-24 |
| BTS70020-1ESP | 23.2 | 1 | 150 | PG-TSDSO-24 |
| BTS7002-1EPP | 21 | 1 | 150 | PG-TSDSO-14 |
| BTS7004-1EPR | 15 | 1 | 150 | PG-TSDSO-14 |
| BTS7004-1EPZ | 15 | 1 | 175 | PG-TSDSO-14 |
| BTS7004-1EPP | 15 | 1 | 150 | PG-TSDSO-14 |
| BTS7006-1EPP | 12.5 | 1 | 150 | PG-TSDSO-14 |
| BTS7006-1EPZ | 12.5 | 1 | 175 | PG-TSDSO-14 |
| BTS7008-1EPP | 11 | 1 | 150 | PG-TSDSO-14 |
| BTS7008-1EPA | 10 | 1 | 150 | PG-TSDSO-14 |
| BTS7008-1EPZ | 10 | 1 | 175 | PG-TSDSO-14 |
| BTS7010-1EPA | 9 | 1 | 150 | PG-TSDSO-14 |
| BTS7012-1EPA | 8.5 | 1 | 150 | PG-TSDSO-14 |
| BTS7008-2EPZ | 7.5 | 2 | 175 | PG-TSDSO-14 |
| BTS7008-2EPG | 7.5 | 2 | 150 | PG-TSDSO-14 |
| BTS7008-2EPA | 7.5 | 2 | 150 | PG-TSDSO-14 |
| BTS7010-2EPA | 6.5 | 2 | 150 | PG-TSDSO-14 |
| BTS7012-2EPA | 6 | 2 | 150 | PG-TSDSO-14 |
| BTS7012-2EPG | 6 | 2 | 150 | PG-TSDSO-14 |
| BTS7020-2EPA | 5 | 2 | 150 | PG-TSDSO-14 |
| BTS7040-1EPZ | 4.5 | 1 | 175 | PG-TSDSO-14 |
| BTS7040-1EPA | 4.5 | 1 | 150 | PG-TSDSO-14 |
| BTS7030-2EPG | 4.5 | 2 | 150 | PG-TSDSO-14 |
| BTS7030-2EPA | 4.5 | 2 | 150 | PG-TSDSO-14 |
| BTS7040-2EPA | 3.5 | 2 | 150 | PG-TSDSO-14 |
| BTS7040-2EPG | 3.5 | 2 | 150 | PG-TSDSO-14 |
| BTS7080-2EPZ | 3 | 2 | 175 | PG-TSDSO-14 |
| BTS7080-2EPA | 3 | 2 | 150 | PG-TSDSO-14 |
| BTS7050-2EPL | 3 | 2 | 150 | PG-TSDSO-14 |
| BTS7120-2EPA | 2 | 2 | 150 | PG-TSDSO-14 |
| BTS7090-2EPL | 2 | 2 | 150 | PG-TSDSO-14 |
| BTS7120-2EPG | 2 | 2 | 150 | PG-TSDSO-14 |
| BTS7200-2EPA | 1.2 | 2 | 150 | PG-TSDSO-14 |
| BTS7200-2EPC | 1.2 | 2 | 150 | PG-TSDSO-14 |
| BTS7200-4EPA | 1 | 4 | 150 | PG-TSDSO-14 |
PROFET™ Load Guard 12V
PROFET™ Load Guard 12Vは、負荷と要求仕様に合わせて調整可能な過電流保護機能を備え、高い柔軟性とシステム保護を実現します。負荷駆動要件の変化に対する電流制限の適応性、製品ファミリー内でのピンや機能の互換性、またPROFET™+2 12Vデバイスとの互換性により、設計の工数を最小限に抑えることができます。特にADASシステムのカメラ、レーダー、センサーフュージョンなどのセンサー向けに最適な製品です。
| Product | IL Nominal Current @Ta=85°C [A] |
Adjustable Overcurrent Limitation [A] |
Channels | Infineon Package name |
| BTG7050-1EPL | 3 | 0.79 - 8.86 | 1 | PG-TSDSO-14 |
| BTG7050-2EPL | 3 | 0.79 - 8.86 | 2 | PG-TSDSO-14 |
| BTG7090-1EPL | 2 | 0.38 - 4.34 | 1 | PG-TSDSO-14 |
| BTG7090-2EPL | 2 | 0.38 - 4.34 | 2 | PG-TSDSO-14 |
PROFET™ Wire Guard 12V
PROFET™ Wire Guard 12Vは、ハードウェアベースのI²tワイヤー保護と調整可能な過電流検出を内蔵しております。統合されたI²tワイヤー保護により、PROFET™ Wire Guardは測定された電流を考慮してワイヤーへのストレスを正確に計算できます。また、ワイヤー保護のステータスをマイコンへフィードバックすることにより、システム動作を正確に監視することができます。
| Product | IL Nominal Current @Ta=85°C [A] |
Channels | Infineon Package name |
| BTG70013A-1ESW | 26.6 | 1 | PG-TSDSO-24 |
| BTG70020A-1ESW | 21.5 | 1 | PG-TSDSO-24 |
| BTG7003A-1EPW | 15.7 | 1 | PG-TSDSO-14 |
| BTG7007A-1EPW | 10.3 | 1 | PG-TSDSO-14 |
| BTG7016A-1EPW | 6.8 | 1 | PG-TSDSO-14 |
PROFET™+ 24V
PROFET™+ 24Vは、主に大型トラックやバスなどの商用車、建設機械、農業機械向けにラインナップを取り揃えております。1チャンネルから4チャンネルまでののマルチチャンネル品に加え、1.5kHzのPWMが可能な製品、加えて、20メーターを超えるスイッチングケーブルのアプリケーションに最適な製品もございます。
また、主にTSDSO-14パッケージで用意されており、1チャンネル品と2チャンネル品はピン互換性があるため、チャンネル数が増えた場合でも基板レイアウト変更の工数を大幅に削減することができます。
| Product | IL Nominal Current @Ta=85°C [A] |
Channels | Infineon Package name |
| BTT6010-1ERA | 9 | 1 | PG-TDSO-14 |
| BTT6010-1ERB | 9 | 1 | PG-TDSO-14 |
| BTT6020-1ERA | 7 | 1 | PG-TDSO-14 |
| BTT6030-1ERA | 6 | 1 | PG-TDSO-14 |
| BTT6030-2ERA | 6 | 2 | PG-TDSO-14 |
| BTT6030-2ERB | 6 | 2 | PG-TDSO-14 |
| BTT6050-1ERA | 4.5 | 1 | PG-TDSO-14 |
| BTT6050-2ERA | 4.5 | 2 | PG-TDSO-14 |
| BTF6070-2ERV | 3 | 2 | PG-TDSO-14 |
| BTT6100-2ERA | 2.6 | 2 | PG-TDSO-14 |
| BTT6200-1ENA | 1.5 | 1 | PG-TDSO-8 |
| BTT6200-4ESA | 1.5 | 4 | PG-TSDSO-24 |
Power PROFET™+ 12V / 24V / 48V
Power PROFET™+は、極めて低抵抗（1.0mΩ～2.5mΩ）で保護機能を備えたハイサイドスイッチです。特にDC 25A～40Aの大電流負荷を駆動するように設計されており、パワーディストリビューション、ヒーティングなどのさまざまなアプリケーションで大電流のリレーやヒューズの代わりに使用いただけます。また、最新製品ではリードレスのTOLLパッケージを採用することにより、省スペースで大電流を実現しています。
| Product | IL Nominal Current @Ta=85°C [A] |
Recommended Operating Voltage max [V] |
Channels | Infineon Package name |
| BTS50005-1LUA | 65 | 28 | 1 | PG-HSOF-8 |
| BTS50007-1LUA | 55 | 28 | 1 | PG-HSOF-8 |
| BTS50010-1LUA | 46 | 28 | 1 | PG-HSOF-8 |
| BTH50030-1LUA | 25 | 60 | 1 | PG-HSOF-8 |
