車載用 IGBT ディスクリート製品概要
インフィニオン社は、600〜750V、最大200AのAEC-Q101を取得した車載用IGBTのラインナップをご用意しております。
特にハイブリッド車や電気自動車向けに設計されたIGBTとダイオードは、低スイッチング周波数から超高スイッチング周波数までのアプリケーションに最適な性能を提供するように最適化されております。D2PAKやTO-247からSuper-TO-220やSuper-TO-247などの高性能パッケージで展開し、より高い電流処理や沿面距離要件の実現、ベンチマークレベルの性能を実現するための適切なパッケージングソリューションを提供しております。
製品特徴
- クラス最高の高効率
- 低いCoss / Eoss
- 優れた軽負荷性能
- 非常に低いVCEsat
- 最大ジャンクション温度175°C
- 高いスイッチング周波数

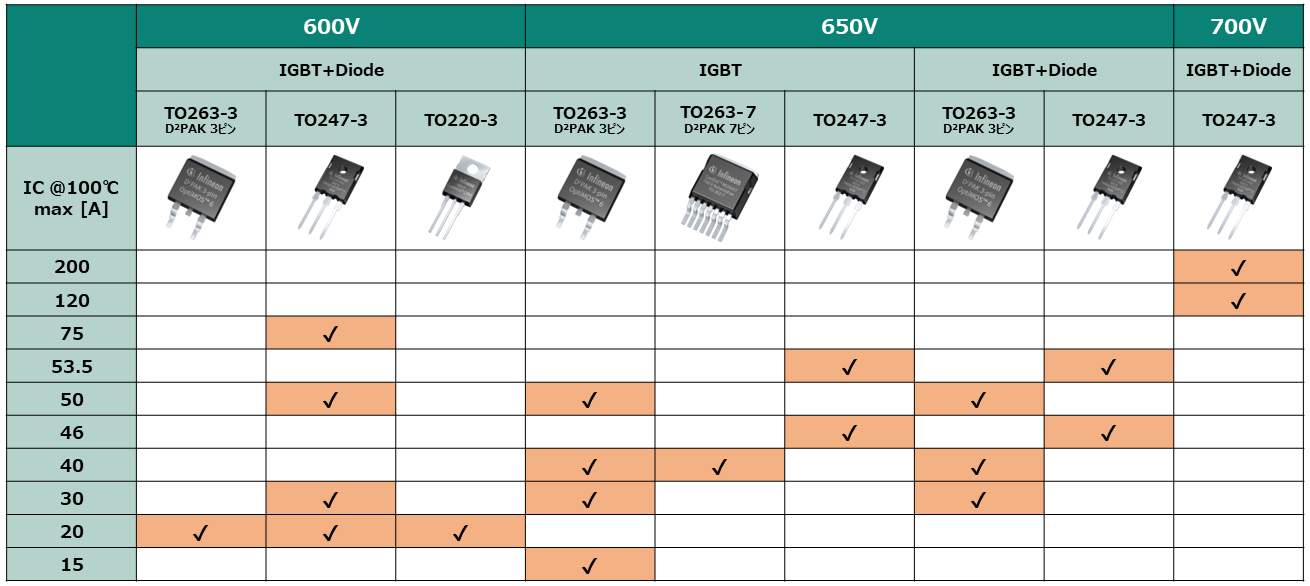

車載用 IGBT ディスクリートのラインナップ
600V耐圧（IGBT＋ダイオード）
TO263-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIKB20N60CT | 20 | 1.5 | PG-TO263-3 |
TO247-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIKW75N60CT | 75 | 1.5 | 0-30 KHz | PG-TO247-3 |
| AIKW50N60CT | 50 | 1.5 | 0-30 KHz | PG-TO247-3 |
| AIKW30N60CT | 30 | 1.5 | 0-30 KHz | PG-TO247-3 |
| AIKW20N60CT | 20 | 1.5 | 0-30 KHz | PG-TO247-3 |
TO220-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIKP20N60CT | 20 | 1.5 | 0-30 KHz | PG-TO220-3 |
650V耐圧（IGBT）
TO263-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIGB50N65H5 | 50 | 1.65 | 15-120 kHz | PG-TO263-3 |
| AIGB50N65F5 | 50 | 1.6 | 15-120 kHz | PG-TO263-3 |
| AIGB40N65H5 | 40 | 1.65 | 15-120 kHz | PG-TO263-3 |
| AIGB40N65F5 | 40 | 1.6 | 15-120 kHz | PG-TO263-3 |
| AIGB30N65H5 | 30 | 1.65 | 15-120 kHz | PG-TO263-3 |
| AIGB30N65F5 | 30 | 1.6 | 15-120 kHz | PG-TO263-3 |
| AIGB15N65H5 | 15 | 1.65 | 15-100 kHz | PG-TO263-3 |
TO263-7
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIGBE40N65F5 | 40 | 1.6 | 15-120 kHz | PG-TO263-7 |
TO247-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIGW50N65F5 | 53.5 | 1.66 | 15-120 KHz | PG-TO247-3 |
| AIGW50N65H5 | 53.5 | 1.66 | 15-120 KHz | PG-TO247-3 |
| AIGW40N65H5 | 46 | 1.66 | 15-120 KHz | PG-TO247-3 |
| AIGW40N65F5 | 46 | 1.6 | 15-120 KHz | PG-TO247-3 |
650V耐圧（IGBT＋ダイオード）
TO263-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIKB50N65DH5 | 50 | 1.65 | 15-120 kHz | PG-TO263-3 |
| AIKB50N65DF5 | 50 | 1.6 | 15-120 kHz | PG-TO263-3 |
| AIKB40N65DH5 | 40 | 1.6 | 15-120 kHz | PG-TO263-3 |
| AIKB40N65DF5 | 40 | 1.65 | 15-120 kHz | PG-TO263-3 |
| AIKB30N65DH5 | 30 | 1.65 | 15-120 kHz | PG-TO263-3 |
| AIKB30N65DF5 | 30 | 1.6 | 15-120 kHz | PG-TO263-3 |
TO247-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIKW50N65DF5 | 53.5 | 1.66 | 15-120 KHz | PG-TO247-3 |
| AIKW50N65DH5 | 53.5 | 1.66 | 15-120 KHz | PG-TO247-3 |
| AIKW40N65DH5 | 46 | 1.66 | 15-120 KHz | PG-TO247-3 |
| AIKW40N65DF5 | 46 | 1.6 | 15-120 KHz | PG-TO247-3 |
750V耐圧（IGBT＋ダイオード）
TO247-3
| Product | IC @100℃ max [A] | VCE(sat) [V] | Switching Frequency | Infineon Package name |
| AIKQ200N75CP2 | 200 | 1.3 | 7kHz - 15kHz | PG-TO247-3 |
| AIKQ120N75CP2 | 120 | 1.3 | 7kHz - 15kHz | PG-TO247-3 |
