車載用 SiC MOSFET パワーモジュール製品概要
インフィニオン社は、ハイブリッド車や電気自動車向けの、トラクションインバーター、オンボードチャージャー、補助インバーター、HV/LV DC-DCコンバーター、燃料電池エアコンプレッサーやDC-DC昇圧器などの幅広いアプリケーションでご検討いただける、1200V CoolSiC™ MOSFETパワーモジュールのラインナップをご用意しております。
6パックはHybridPACK™ Drive、ハーフブリッジはEasyPACK™ 1Bで、いずれも非常にコンパクトではんだレス実装用のPressFITコンタクトテクノロジーを用いた実装しやすいモジュールとなっております。
製品特徴
- 高周波数動作
- 高電力密度
- 高い効率により冷却要求を低減
- システムの複雑さと運用コストを軽減
- 卓越したゲート酸化膜信頼性
- 低い逆回復電荷のボディーダイオード
- はんだレス実装用のPressFITコンタクトテクノロジー
- NTC温度センサー内蔵

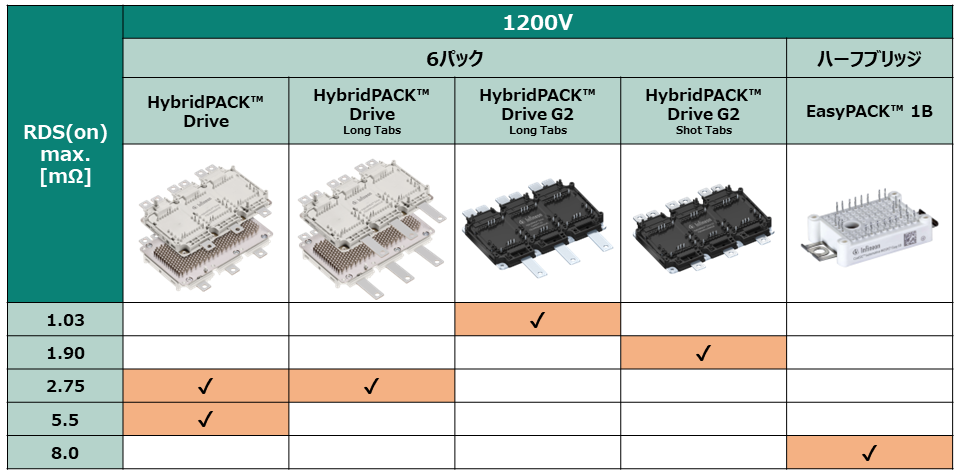

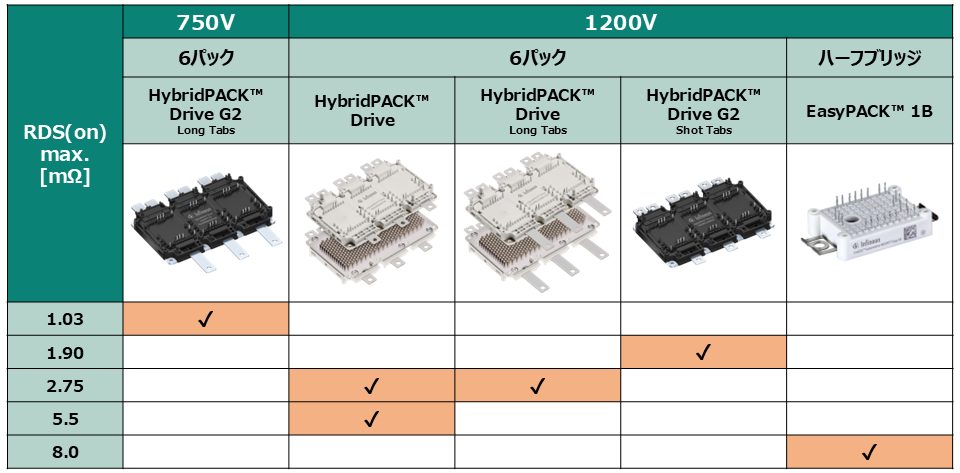

車載用 1200V SiC MOSFET パワーモジュールのラインナップ
本ページで紹介している製品は既にリリースされた製品のみとなり、その他に開発中の新製品もございますので、下記よりお問い合わせください。
1200V耐圧（6パックモジュール）
| Product | RDS (on) @ Tj = 25°C [mΩ] | Configuration | Housing | Features |
| FS01MR08A8MA2LBC | 1.03 | Sixpack | HybridPACK™ Drive G2 | PinFin Base Plate Long Tabs |
| FS02MR12A8MA2B | 1.90 | Sixpack | HybridPACK™ Drive G2 | PinFin Baseplate Short Tabs |
| FS03MR12A6MA1LB | 2.75 | Sixpack | HybridPACK™ Drive | PinFin Base Plate Long Tabs |
| FS03MR12A6MA1B | 2.75 | Sixpack | HybridPACK™ Drive | PinFin Base Plate |
| FS05MR12A6MA1B | 5.5 | Sixpack | HybridPACK™ Drive | PinFin Base Plate |
1200V耐圧（ハーフブリッジモジュール）
| Product | RDS (on) @ Tj = 25°C [mΩ] | Configuration | Housing |
| FF08MR12W1MA1_B11A | 8 | Half-bridge | Easy 1B |
