製品の概要
PSoC™ 4は、組み込みシステム設計の複雑な部分を解決し、製品の市場投入を容易にします。アナログセンサーの統合や、静電容量方式タッチ、ワイヤレス接続などの機能がPSoC™ 4に搭載されており、すぐに動作できるように最適化されています。
- Arm® Cortex®-M0およびArm® Cortex®-M0+の製品ラインアップ
- 静電容量式センシングアプリケーション向けのインフィニオンCAPSENSE™テクノロジーを搭載
- Programmable analog blockによるカスタマイズ可能なアナログフロントエンドや、USB、CAN、Bluetooth Low Energyなどの有線/無線接続オプション
設計時の柔軟性を最大限に高めるMCU
ペリフェラルは、あらかじめ組み込まれたライブラリ関数で設定したり、PSoC™ 4デバイス内のプログラマブルアーキテクチャを使用して独自に作成したりすることもできます。
静電容量式センシング
インフィニオンのCAPSENSE™は、業界をリードする静電容量式センサーソリューションで、タッチボタンやスライダー、近接センサー、水位検知などのアプリケーションに最適です。PSoC™ 4の全製品に搭載されている専用ペリフェラルで、最先端のノイズ耐性と防水性を備えています。
Programmable analog block
アナログフロントエンドを、オペアンプ、コンパレーター、ADC、DACなどで構成されるProgrammable analog blockを用いてカスタマイズし、さまざまなアナログセンサーとのインターフェースを実現し、複雑なアナログ信号フローを構築できます。またPSoC™ 4では、外付けアナログ部品が不要なため時間とコストの削減が可能です。
Programmable digital block
Programmable digital blockは、Universal digital block（UDB）、Serial communication block（SCB）、タイマー/カウンター/パルス幅変調器（TCPWM）で構成されています。UDBは、デジタルインターフェースやステートマシン、ロジックファンクションをカスタムすることが可能です。
有線および無線接続
CANやUSBなど有線接続インターフェースの利用が可能です。無線接続では、Bluetooth Low energyの利用も可能です。アンテナマッチング用のバランを内蔵したPSoC™ 4 Bluetooth Low Energy は、RFボードの設計を簡素化し、PCBのフットプリント面積を削減します。サンプルプロジェクトや開発キット、すべてのBluetooth Low Energyプロファイル、APIを利用することが可能で、数分でBluetooth Low Energy接続を実装して実行することができます。

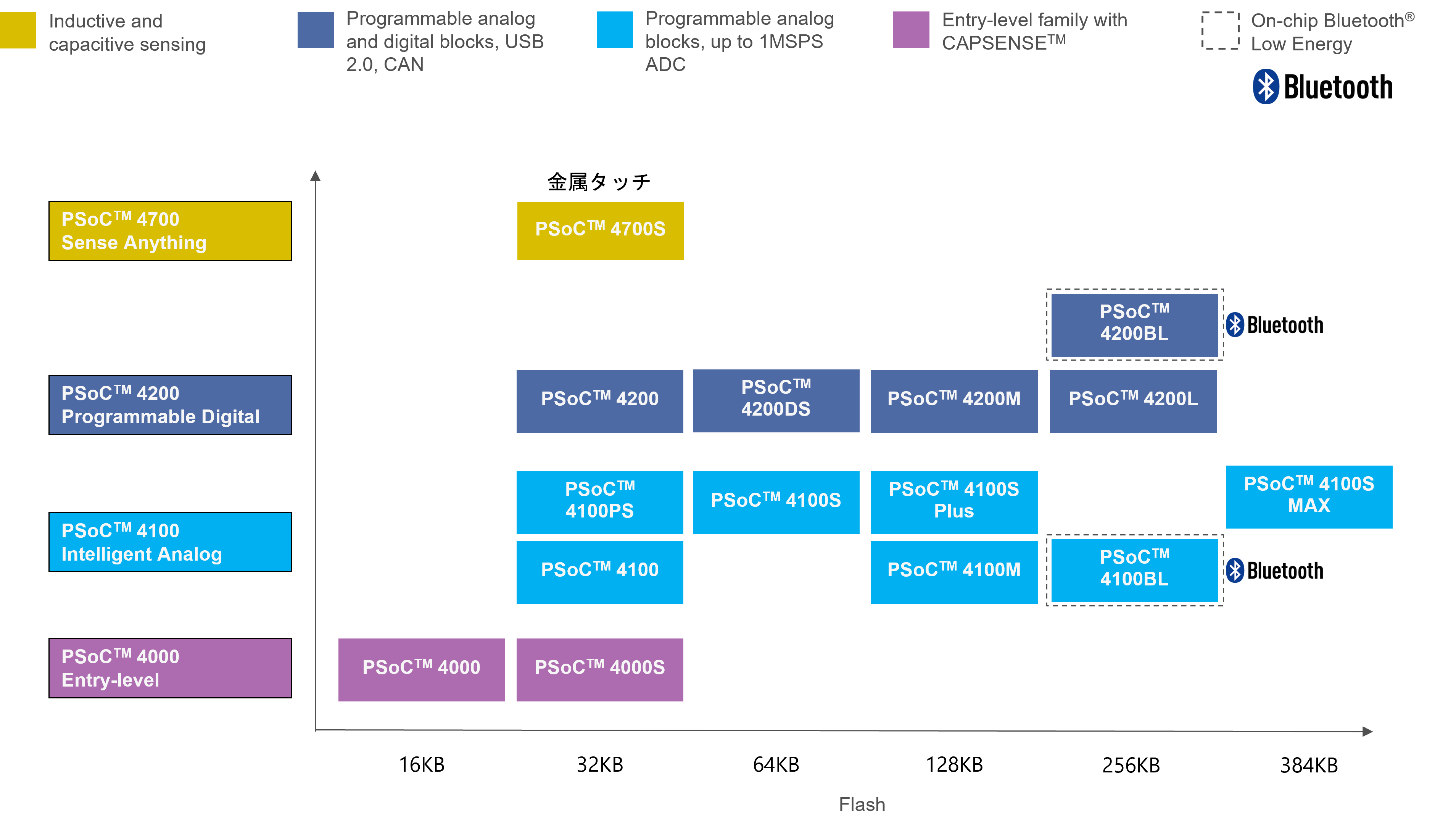

製品ポートフォリオ
- PSoC™ 4000ファミリー：CAPSENSE™
- PSoC™ 4100ファミリー：CAPSENSE™ + Programmable analog block
- PSoC™ 4200ファミリー：CAPSENSE™ + Programmable analog block + Programmable digital block
- PSoC™ 4700ファミリー：CAPSENSE™ + Inductive sensing + Advanced sensing
開発環境
ModusToolbox™
ModusToolbox™は、インフィニオンが提供する無償の統合開発環境です。PSoC™Arm®Cortex®マイクロコントローラー、XMC™産業用マイクロコントローラー、AIROC™Wi-Fi デバイス、AIROC™Bluetoothデバイスなど、幅広いインフィニオンマイクロコントローラーデバイスをサポートしています。
また、開発ツールはWindows、Linux、macOSをサポートします。
PSoC™ Creator
PSoC™ Creatorは、PSoC™のハードウェアおよびファームウェアの編集、コンパイル、デバッグを同時に行うことができる統合設計環境です。回路図のキャプチャーや、検証済みで信頼性の高い150以上のペリフェラルコンポーネントを使用してアプリケーションを作成できます。
主な評価キット

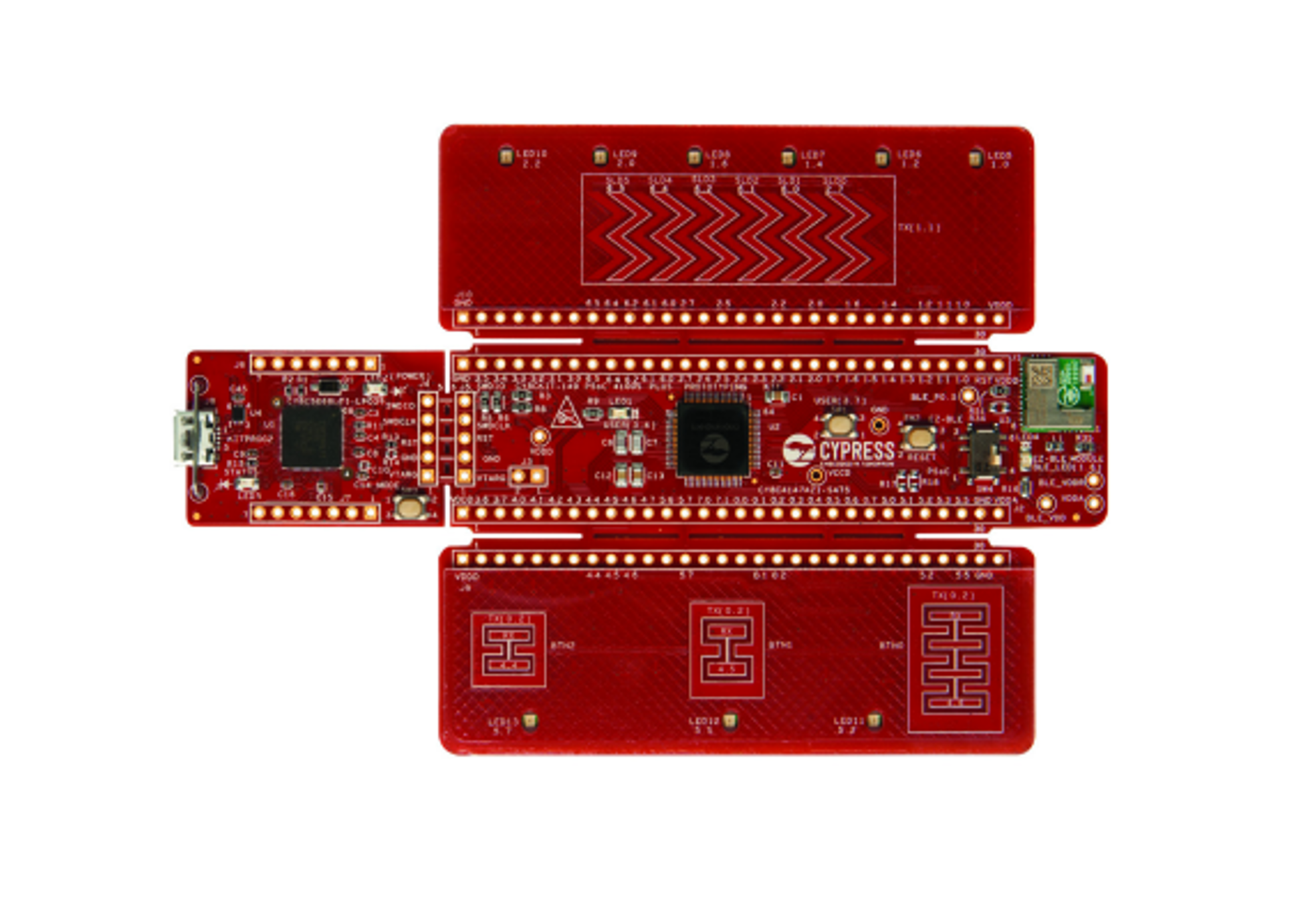

CY8CKIT-149 - PSoC™ 4100S Plus Prototyping Kit -
PSoC™ 4100S Plus Prototyping Kitを使用することで、PSoC™ 4100S Plus デバイスを評価し、インフィニオンの第4世代の低電力CAPSENSE™ソリューションを使用して開発できます。
ユーザーは KitProg（オンボードプログラマおよびデバッガ）をターゲットボードから分離して独立して使用できます。
■開発環境
PSoC™ Creator
■PSoCTM 4100S Plus MCU（CY8C4147AZI-S475）
- Arm® Cortex®-M0+ core
- 128KB flash
- 16KB SRAM
- 9 Programmable analog blocks
- 13 Programmable digital blocks
- 54 GPIO
- 4th-generation, low-power CAPSENSE™

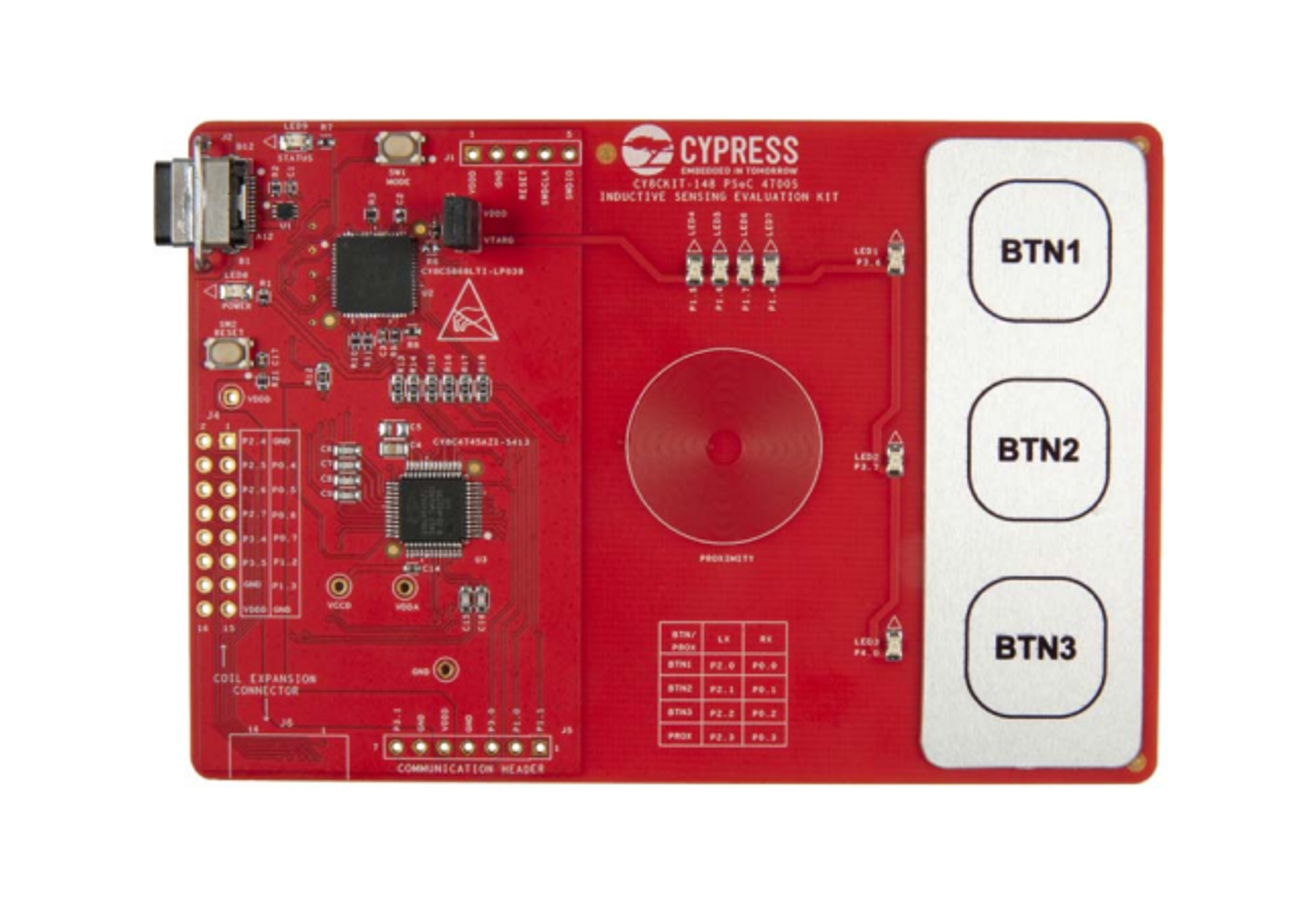

CY8CKIT-148 - PSoC™ 4700S Inductive Sensing Evaluation Kit -
PSoC™ 4700S Inductive Sensing Evaluation Kitは、PSoC™ 4700S MCUの設計とデバッグを可能にする低コストの評価キットです。
このキットは、インフィニオンの誘導センシング技術であるMagSense™を使用したボタンと近接センサーのデモが可能です。 さらに、ロータリーエンコーダなどの各種インターフェースを評価するためのFPCコネクタも備えています。
■開発環境
PSoC™ Creator
■PSoCTM 4700S MCU（CY8C4745AZI-S413）
- Arm® Cortex®-M0+ core
- 32KB flash
- 4KB SRAM
- 7 Programmable analog blocks
- 7 Programmable digital blocks
- 36 GPIO
- MagSense™ inductive-sensing and CAPSENSE™
