1. 最近の車載モーター需要増加の背景

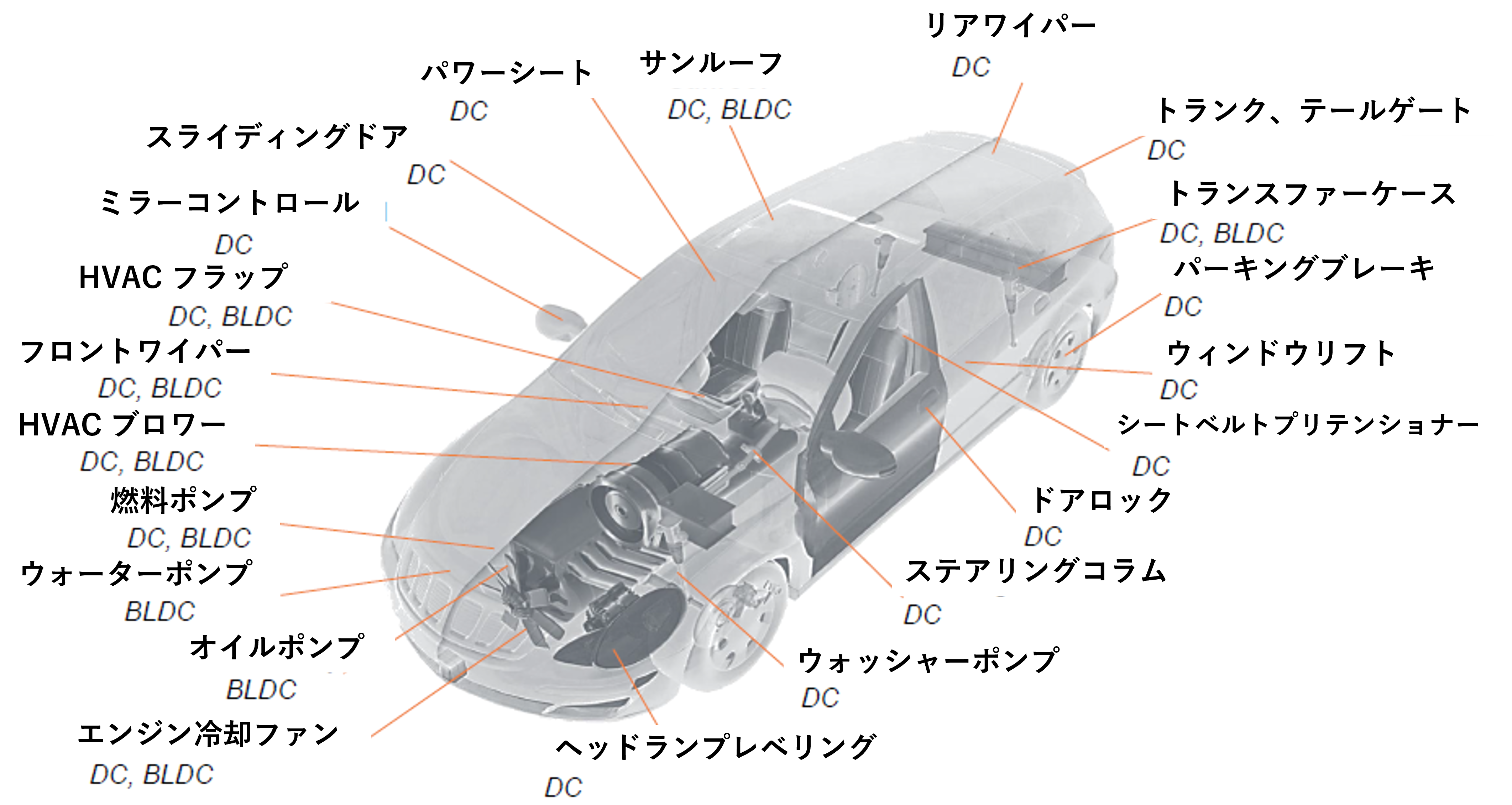

最近の自動車には数十から数百ものモーターが搭載されており、それらの数は増加する一方ですが、車載モーターの需要が増加する主な理由は以下のようなものがあります。

環境基準:車両排出ガス削減目標を達成するために、電気自動車 (EV) やハイブリッド電気自動車 (HEV) の需要が増加しており、これらの車両には走行用のモーターや発電用のモーターが必要になため。
安全基準:自動車用のデジタル制御などの技術が進歩するにつれ、車両のオートマチックブレーキや自動駐車機能などにモーターを使用することが一般的になっているため。
快適性増大:自動車にはさまざまな快適性を向上させる機能が搭載されており、エアコンやパワーステアリング、ウィンドウリフト、サンルーフ、電動シートなどに用いられるモーターが増えているため。
このように、環境、安全、快適性の向上のために、車載モーターの需要は増加しています。また、自動車の電動化や自動運転の進化によって、車載モーターの需要は今後も増加すると予測されています。
2. モーターアプリケーション開発の課題 & ソリューション
初めてモーターアプリケーションの開発を始める際に出てくる課題に対し、こちらのMULTI MOTOR EVALKITが開発を加速させます。
課題 | ソリューション |
モーターアプリケーションの開発を検討しているが、どのような手順で選定、評価を始めたらいいのか分からない。 | MULTI MOTOR EVALKITは市場で実証済みのチップセットが組み込まれているため、動作は保証されています。 |
BLDCモーター制御のソフトウェアの開発経験が無い。 | MULTI MOTOR EVALKITにTLE9563-3QXのサンプルドライバーライブラリーが付属され、フィールド指向制御アルゴリズムをサポートするモーター制御ソフトウェア(レビューされたコード)が統合されています。サンプルソースコードはわずかの手順でBLDCモーターの動作を確認できます。 |
マルチモーターを同時に制御する必要があり、要望を満たした評価ボードが欲しい。 | MULTI MOTOR EVALKITは複数のモーターを制御するアプリケーション向けで、2個のBLDCモーターと最大18個のDCモーターに対応しています。 |
モーター制御マイコンにセキュリティー/セーフティー要求があり、該当するマイコンを探している。 | MULTI MOTOR EVALKITに搭載されているインフィニオン社の車載マイコンのCYT2B78CADQ0AZEは、ISO-26262、ASIL-B準拠、かつHSMを実装しているので、セーフティー/セキュリティー要件に適用することができます。 |
3. すぐにBLDCモーター制御の評価が可能
MULTI MOTOR EVALKITに搭載されているTRAVEO™ T2GとMOTIX™ SBC TLE9563-3QXに対して、インフィニオン社からすぐに動作可能なBLDCモーターの制御サンプルを提供しているため、お客様は評価環境と適切なBLDCモーターを用意すれば、手間なくすぐに評価が開始できます。
評価環境 | IAR EWARM 8.42.1 |
マイコン | TRAVEO™ T2G CYT2B78CADQ0AZE |
ドライバーIC | MOTIX™ SBC TLE9563-3QX |
BLDCモーター | 最大12V、25A程度 |
BLDCモーター制御サンプルの入手、ライセンス、使用方法の確認や、他のドライバーICの制御ソフトウェアが必要な場合は、是非お問い合わせください。

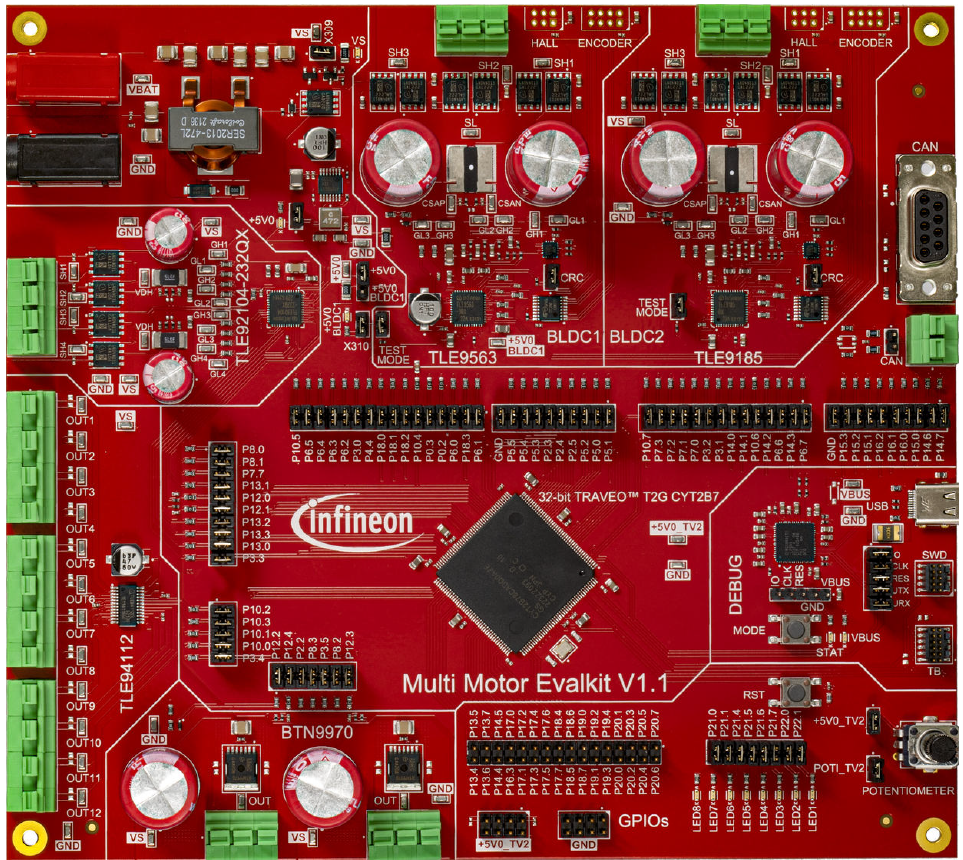

4. MULTI MOTOR EVALKITの概要
MULTI MOTOR EVALKITは、インフィニオン社のモータードライブ用の評価キットで、多様なモータードライブアプリケーションに対応できます。この評価キットは、インフィニオン社のボディー制御向けの車載マイコン、TRAVEO™ T2G (CYT2B78CADQ0AZE)とさまざまなMOTIX™ モータードライバーICを搭載しています。また、インフィニオン社から提供されているサンプルコードでシンプル且つ迅速にモータードライブ評価を開始できます。

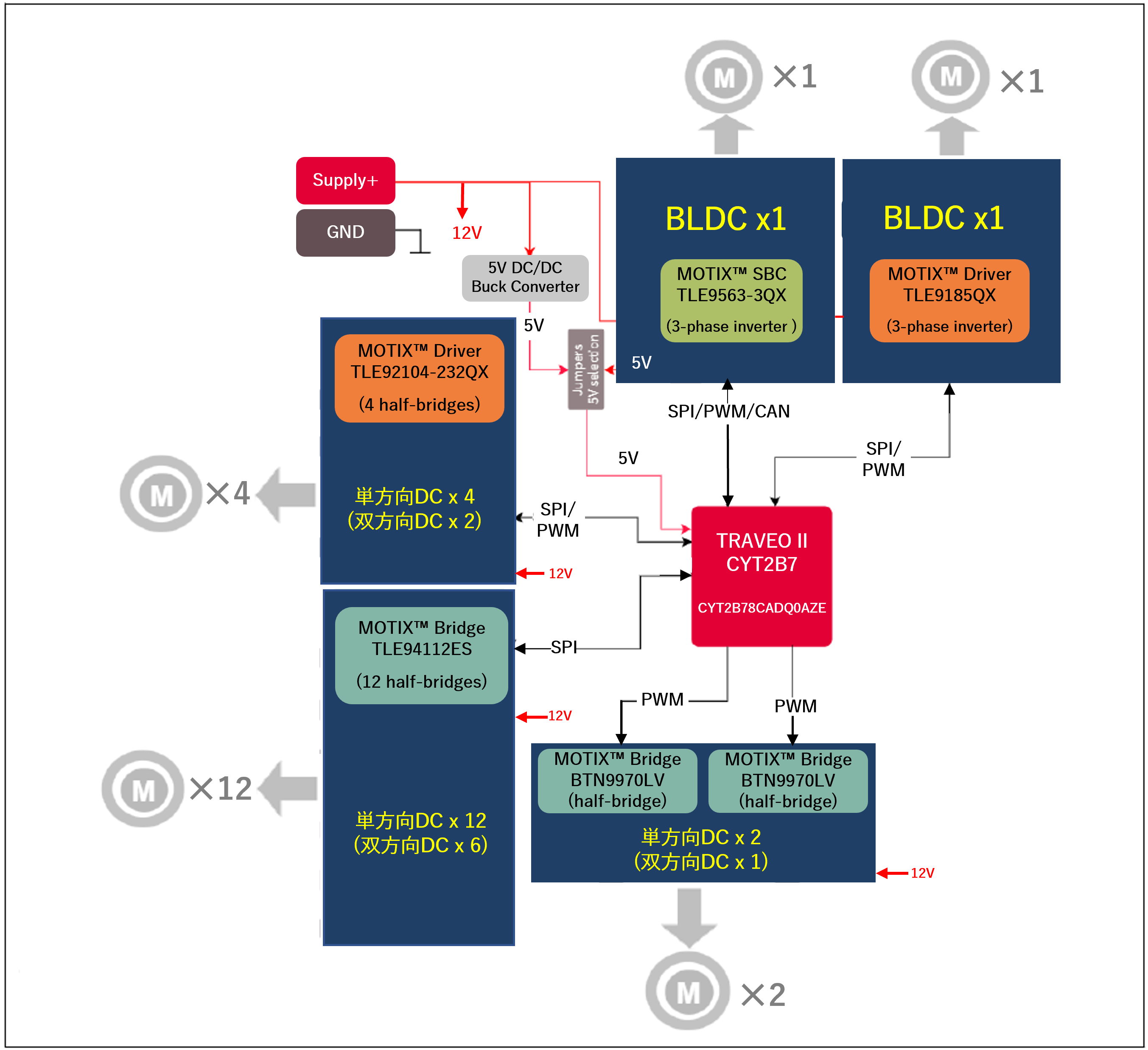

全体ブロック図

主な搭載部品
シリーズ | 製品名 | 説明 |
TRAVEO™ T2G CYT2B7 | CYT2B78CADQ0AZE |
インフィニオン社のボディ制御向けの32bit Arm® Cortex®-M4Fベース車載マイコン |
MOTIX™ SBC | TLE9563-3QX | 電源、インターフェースを統合したBLDCモーター制御用の3相ゲートドライバーIC |
MOTIX™ Bridge | TLE94112ES | フラップや小型DCモーター制御用の12チャンネルhalf-bridgeドライバーIC |
MOTIX™ Bridge | BTN9970LV | DCモーター制御用の大電流シングルhalf-bridgeドライバーIC |
MOTIX™ Driver | TLE92104-232QX | ステッピングモーターまたはDCモーター制御用の4チャンネルMOSFETドライバーIC |
MOTIX™ Driver | TLE9185QX | BLDCモーター制御用の3相ゲートドライバーIC |
主に評価可能なアプリケーション
サイドミラー / リフトゲート / シートコントロール / 電動パーキングブレーキ / ステアリングロック / HVACブロワー / HVACフラップ / シートベルト / トランスファーケース / サンルーフ /
各種ファン / 各種ポンプ

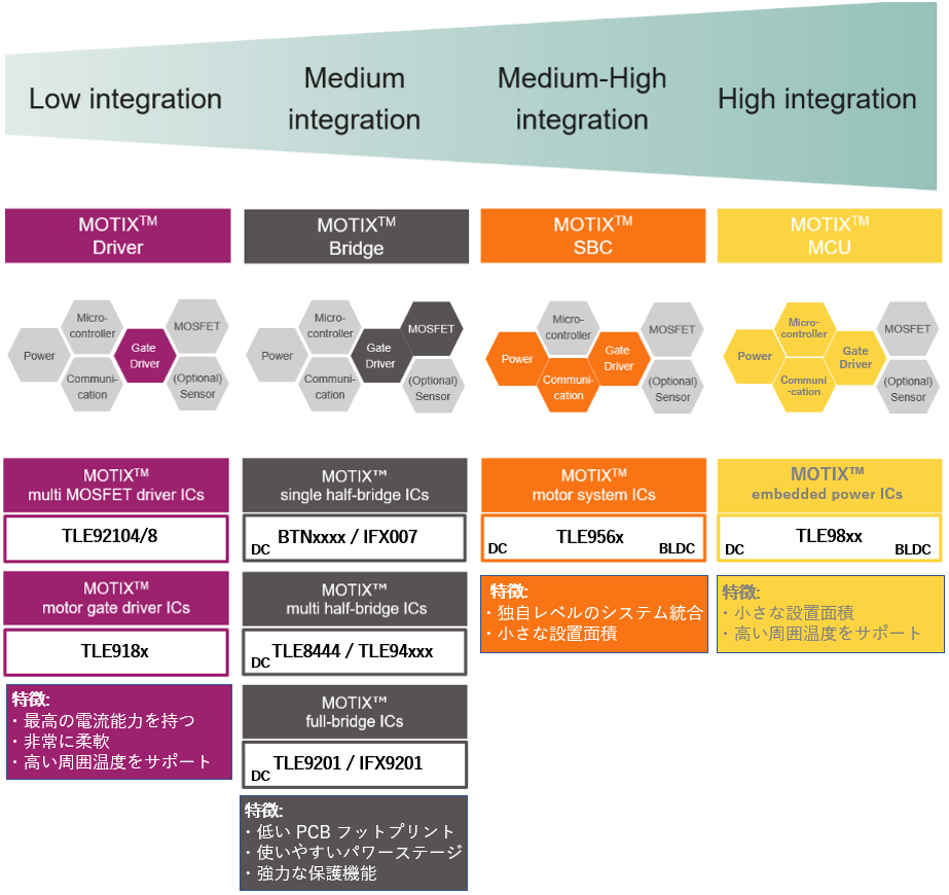

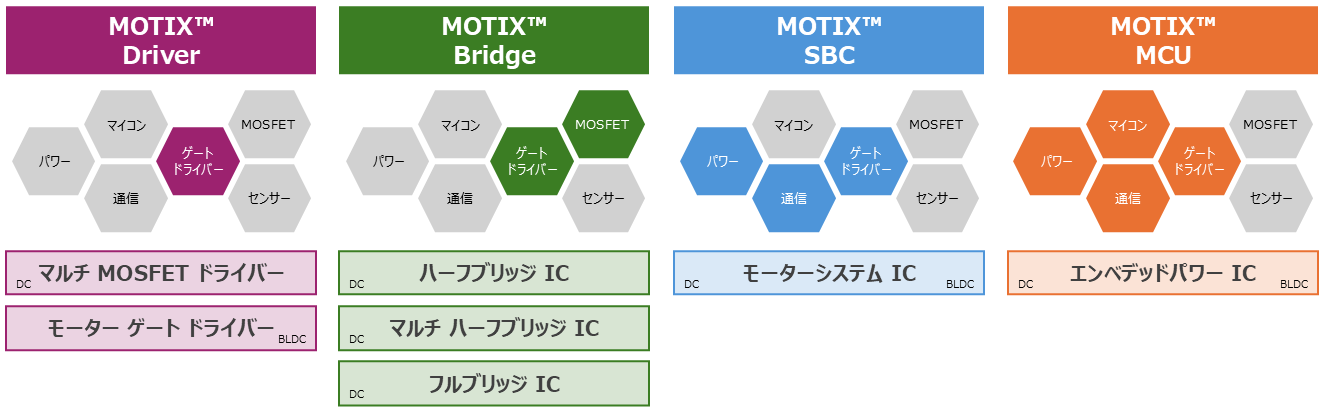

5. MOTIX™ファミリーの一覧図
インフィニオン社では、低集積レベルから高集積レベルまでのスケーラブルな製品ポートフォリオを備えた、低電圧モーター制御アプリケーション向けのソリューションを幅広く提供しています。

インフィニオン社のモーター制御ICを紹介したページも、是非ご覧ください。
6. 関連リンク
インフィニオン社の車載用マイコンの詳細を説明したページも、是非ご覧ください。
