製品概要

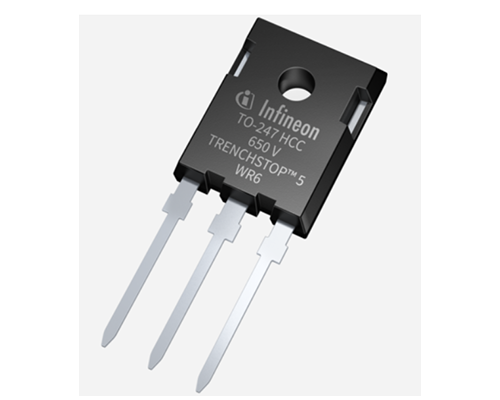

TO-247-3-HCCパッケージに搭載されたTRENCHSTOP™ 5 WR6ファミリーは、パッケージの汚染に対する信頼性が向上しています。
TRENCHSTOP™ 5 WR6ファミリーのディスクリート デバイスは、住宅用、商業用エアコンの力率改善 (PFC)、溶接アプリケーションに最適です。
低損失、低スイッチング損失 (ESW) を実現し、沿面距離と空間距離を拡大したことで、より信頼性の高いシステム設計が可能になりました。
製品特徴
● 25°Cで1.45Vの低いVCESAT
● ダイオード内蔵のモノリシックIGBT
● 低いスイッチング損失 Esw
● 長い沿面距離と空間距離のパッケージ
● 力率改善 (PFC)、溶接アプリケーション向けに最適化されたダイオード
● スイッチング損失の低減

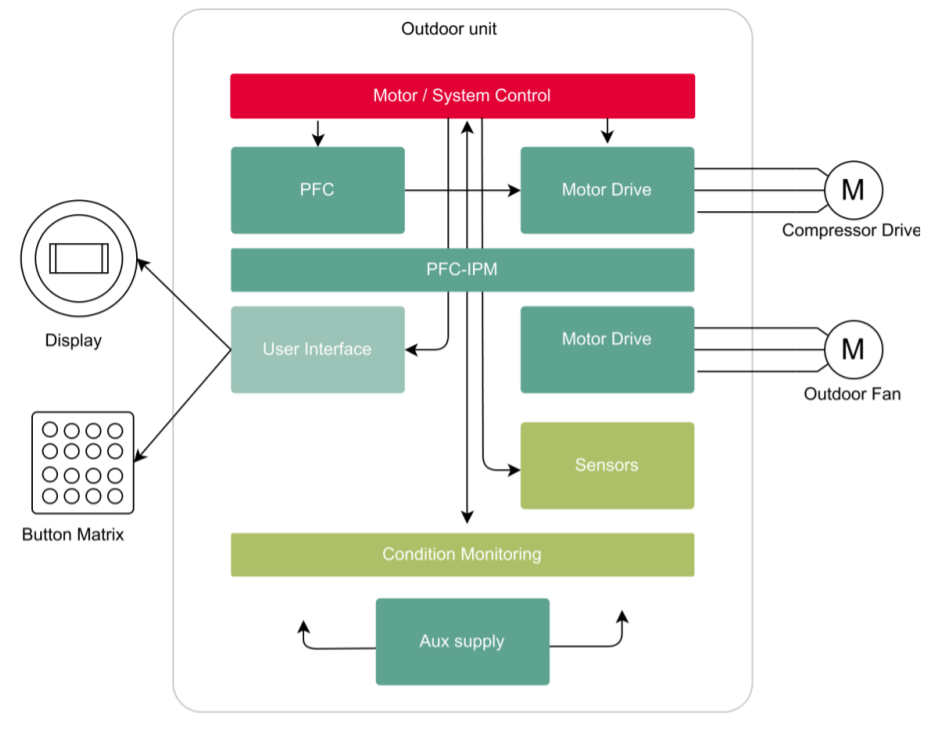

推奨アプリケーション回路
- 住宅用 / 商業用エアコン PFC
- 溶接アプリケーション
製品ラインナップ
| Product | Technology | Type | Voltage Class max [V] |
Switching Frequency max [kHz] |
IC @ 100° max [A] |
VCE(sat) [V] | Eon [mJ] | Package |
| IKWH30N65WR6 | TRENCHSTOP™ 5 RC WR6 | IGBT + Diode | 650 | 60 | 30 | 1.45 | 0.82 | PG-TO247-3 |
| IKWH20N65WR6 | TRENCHSTOP™ 5 RC WR6 | IGBT + Diode | 650 | 60 | 20 | 1.35 | 0.5 | PG-TO247-3 |
| IKWH70N65WR6 | TRENCHSTOP™ 5 RC WR6 | IGBT + Diode | 650 | 60 | 70 | 1.55 | 2.2 | PG-TO247-3 |
| IKWH60N65WR6 | TRENCHSTOP™ 5 RC WR6 | IGBT + Diode | 650 | 60 | 60 | 1.55 | 1.82 | PG-TO247-3 |
| IKWH40N65WR6 | TRENCHSTOP™ 5 RC WR6 | IGBT + Diode | 650 | 60 | 40 | 1.55 | 1.09 | PG-TO247-3 |
| IKWH50N65WR6 | TRENCHSTOP™ 5 RC WR6 | IGBT + Diode | 650 | 60 | 50 | 1.55 | 1.5 | PG-TO247-3 |
