製品概要
インフィニオンの1200V TRENCHSTOP™ IGBT7 S7の製品ラインナップは、フル定格で非常にソフトなダイオードを内蔵しており、VCE(sat)の低減、制御性の向上、SCデバイス中で最も高い熱性能を提供し、HV-H3TRBと宇宙線耐性により堅牢性が向上しています。
1200V IGBT7 S7ディスクリートの製品ラインアップは、8A、15A、25A、40A、50Aの6つの電流クラスでリリースされ、産業用モータードライブ、産業用電源、ソーラーインバーターなどの短絡耐量が求められるハードスイッチングアプリケーションに特化して設計されています。
製品特徴
- フル定格のソフトで低Qrrのダイオードを搭載したIGBT
- 低飽和電圧VCE(sat) = 2.0 V (Tvj = 175°C)
- ハードスイッチングトポロジーに最適化（2レベルインバーター、3L NPC Tタイプ）
- 短絡耐量：8μsec
- 8A、15A、25A、40A、50Aのデバイスをラインナップ
- 広範囲なdv/dt制御が可能
- HV-H3TRB対応、宇宙線耐性の向上
- より高いパルス電流3xIcnom対応
- パラレル化が容易
- ブロッキング電圧1200V

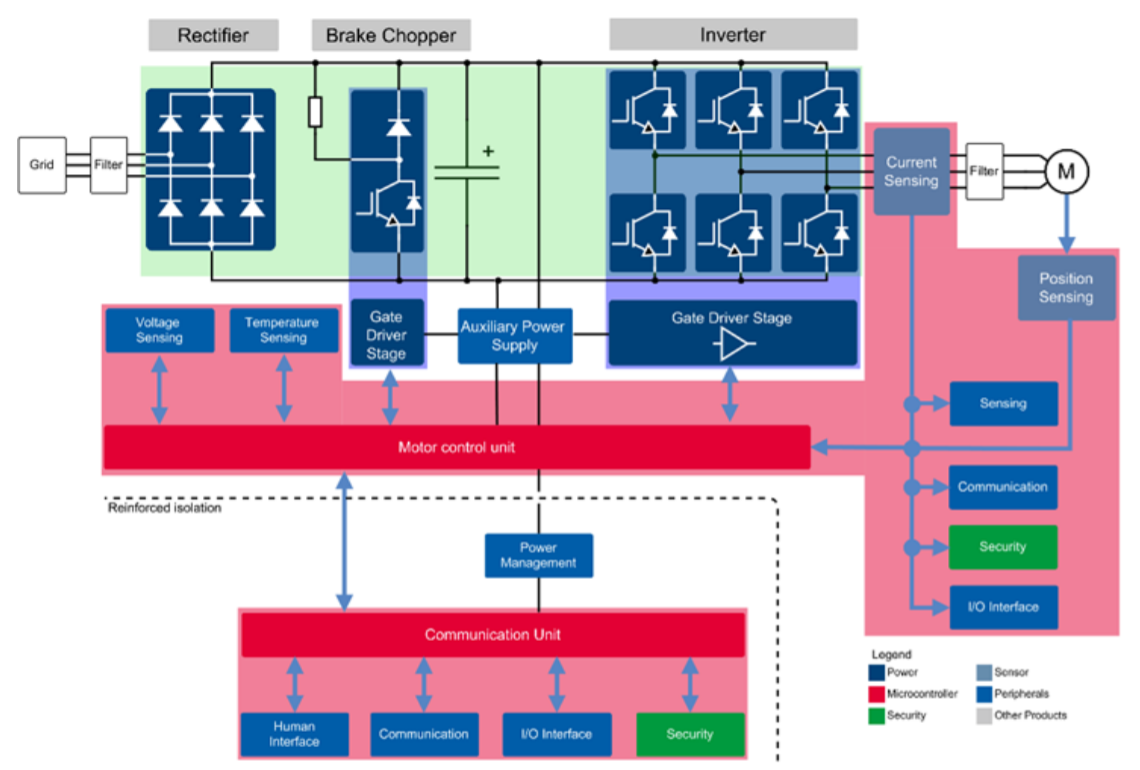

推奨アプリケーション回路
- 産業用ドライブ
- 産業用スイッチング電源（SMPS）
- ソーラーストリングインバーター

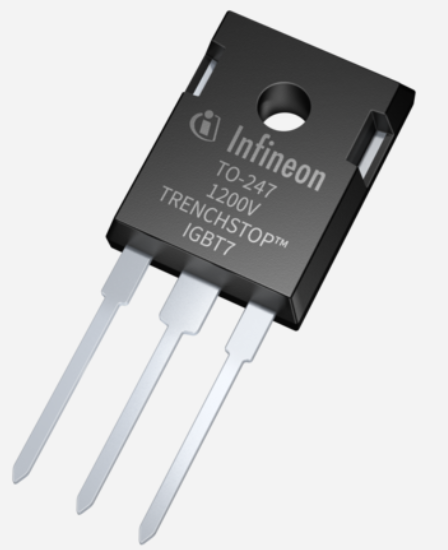

製品ラインナップ
| Product | Technology | Voltage Class max [V] | IC max [A] | Infineon Package name | Qualification |
| IKW08N120CS7 | IGBT 7 - S7 | 1200 | 8 | PG-TO247-3 | Industrial |
| IKW15N120CS7 | IGBT 7 - S7 | 1200 | 15 | PG-TO247-3 | Industrial |
| IKW25N120CS7 | IGBT 7 - S7 | 1200 | 25 | PG-TO247-3 | Industrial |
| IKW40N120CS7 | IGBT 7 - S7 | 1200 | 40 | PG-TO247-3 | Industrial |
| IKW50N120CS7 | IGBT 7 - S7 | 1200 | 50 | PG-TO247-3 | Industrial |
