世界最小レベルのサイズに、レーダーセンサーとMCUを内蔵 存在検知や人感センサーに最適！
10 x 13.4 x 1.2mmのICライクな超小型パッケージにインフィニオン製60GHzミリ波レーダセンサーICと制御・信号処理用MCUを内蔵し、日本国内で利用可能な技術基準適合認定を取得した世界最小レベルのセンサーモジュールです。ターンキーソリューションとして、インフィニオンが提供するSmart Entrance Counter SolutionとPresence Detectionが利用できます。存在検知や人感センサーのアプリケーション開発に最適です。
特長
・60GHz帯ミリ波センサーモジュール
・インフィニオン製レーダーセンサーIC搭載
・RF制御・信号処理用MCU内蔵
・SMT対応超小型モジュール10 x 13.4 x 1.2 mm
・アンテナ構成 - 1・TX / 3・RX
・製品単体で技術基準適合認定取得
ターンキーソリューション
インフィニオンが用意する2種類の人感センサーアプリケーションが利用可能です。
プログラミングは不要でそのまま利用可能です。
機能ブロック図 & 内部構造

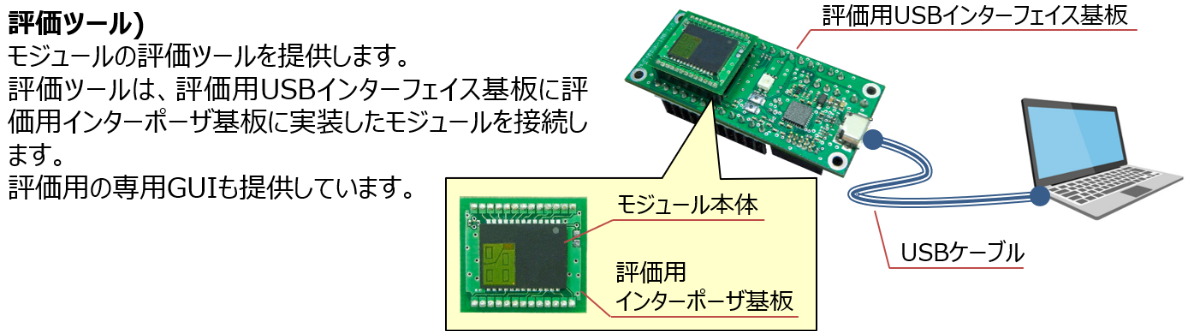

評価ツール
下記のモジュール評価ツールを提供します。PCがあればすぐに評価開始可能です。
-モジュール実装済みインターポーザー基板
-USBインターフェース用基板(インターポーザー基板を接続)
-評価用ソフトウェア(GUI)
| 型名 | 機能 |
| NJR4671MJS1 |
Presence Detection |
| NJR4671MJS2 | Smart Entrance Counter Solution (ターンキーソリューション) |
| NJR4671MJS1K | 評価用インターポーザ基板 MJR4671MJS1実装済み |
| NJR4671MJS2K | 評価用インターポーザ基板 MJR4671MJS2実装済み |
| NJR4671MK | 評価用USBインターフェース基板 |
ビデオ

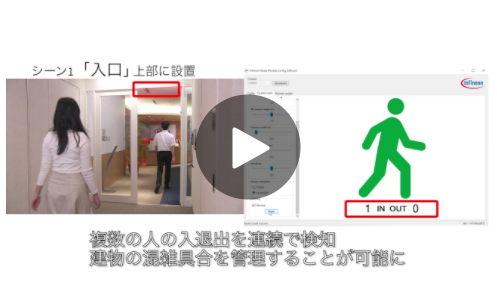

Entrance Counterソリューション
様々な場所に設置が可能な小型なスマート電波センサーによる人流検知のソリューションのデモを紹介します。
Presence Detectionソリューション
従来の赤外線センサーよりも高精度に検知ができる、スマート電波センサーによる人の検知のデモを紹介します。
評価キット クイックスタートガイド
スマート電波センサーの評価ボードを用意しました。誰でも簡単に使い始めることができます。
関連情報
インフィニオン製品の最新情報はこちら
お問い合わせ / お見積もり
本製品に関してご質問、見積もり希望がありましたら下記リンクよりお問い合わせください。
