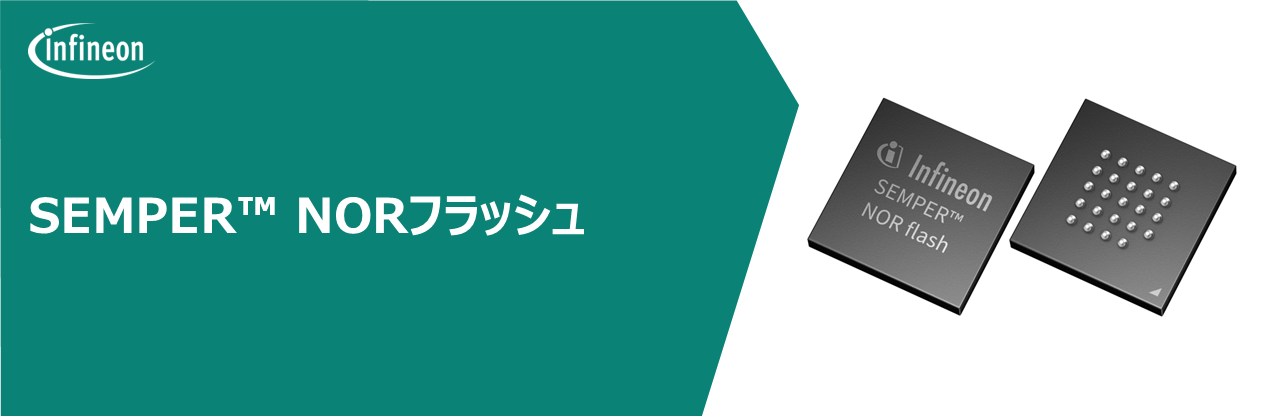

Infineon社が業界をリード 大容量最大4Gbit、高速400MB/s、高信頼性のSEMPER™ NORフラッシュ
InfineonのSEMPER™フラッシュ ファミリーは、独自のメモリーセル構造「MIRRORBIT™」を有し、NORフラッシュの大容量化を実現しています。MIRRORBIT™は、一般的なセル構造であるフローティングゲートよりも、記憶容量密度を高めやすいチャージトラップ構造を応用したもので、メモリーセル当たり2ビットのデータを記憶する「2ビット/セル」を実現し 大容量512Mbitから1Gbit、2Gbit、4Gbitをラインナップしています。

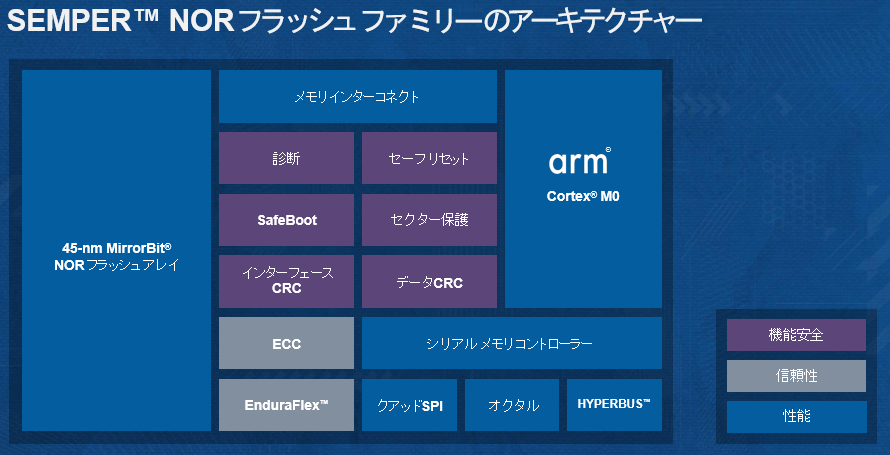

また、CPUコア「Arm® Cortex®-M0」を搭載することにより、多様な自己診断機能を実現しています。それによって、機能安全規格「ISO 26262」および、「IEC 61508」に準じた機能安全を実現しASIL-Bに準拠しています。さらに信頼性、耐久性を高めるため、独自技術「EnduraFlexアーキテクチャー」を適用、一般的なNORフラッシュでは10万回程度の書き換え耐性を、最大256万回まで、高めることができます。
高速な読み出しを実現するため、シリアルインタフェース規格「Octal SPI」、Infineon独自高速インターフェース「HYPERBUS™」やQuad SPIに対応しています。最大400MB/sの読み出し帯域幅を実現しています。
製品特徴
- 大容量 256 Mbit to 4 Gbit対応
- ASIL-B準拠およびASIL-D対応:自動車の機能安全に関するISO 26262規格に適合
- EnduraFlexアーキテクチャー:複数のパーティションを構成して、最大25年間のデータ保持と100万サイクル以上の耐久性
- 自己診断機能:により、安全で信頼性の高い動作を確保
- 最大400MB/sの読み取り帯域幅: HYPERBUS™、Octal SPI、及びQuad SPIを提供
- 車載グレードサポート:温度-40°C〜+125°CでのAEC-Q100認定および実証済み
SEMPER™ NORフラッシュ製品一覧
製品ポートフォリオ
Portfolio |
SEMPER™ NOR フラッシュ |
|||||
Quad SPI |
Octal Interface |
HYPERBUS™ Interface |
||||
Density |
256 Mbit to 4 Gbit |
|||||
Operating Voltage |
3.0V |
1.8V |
3.0V |
1.8V |
3.0V |
1.8V |
Interface Frequency |
166 MHz SDR / 102 MHz DDR |
166 MHz SDR 166 MHz DDR |
200 MHz SDR 200 MHz DDR |
166 MHz SDR[1] 166 MHz DDR |
166 MHz SDR[1] 200 MHz DDR |
|
Endurance |
Up to 2.56 Million Cycles |
|||||
Data Retention |
25 年 |
|||||
Funtional Safety |
ISO 26262 ASIL B Compliant |
|||||
Funtional Safety Documentation |
FMEDA & Safety Manual |
|||||
ECC |
Single Error Correction and Double Error Detection (SECDED) |
|||||
Data Integiry Check (Memory CRC) |
はい |
|||||
Interface CRC |
いいえ |
はい |
||||
SafeBoot |
はい |
|||||
Diagnostics |
はい |
|||||
x1 SPI Boot |
はい |
はい[2] |
||||
使用温度範囲 |
Industrial, -40 °C to +85 °C |
|||||
Industrial Plus, -40 °C to 105 °C |
||||||
Automotive Grade 3, -40 °C to 85 °C |
||||||
Automotive Grade 2, -40 °C to +105 °C |
||||||
Automotive Grade 1, -40 °C to +125 °C |
||||||
Packages |
8-contact WSON (6x8mm) |
24-ball BGA (6x8mm) |
||||
16-pin SOIC (300 mil) |
24-ball BGA (8x8mm) |
|||||
24-ball BGA (6x8mm) |
|
|||||
24-ball BGA (8x8mm) |
|
[1] Single SPI (1S-1S-1S) Only
[2] SEMPER™ NOR Flash with HYPERBUS Interface devices support x1 SPI as well as x8 HYPERBUS™ Boot options
製品テーブル
Family | Interface | Sector | Series | Voltage | Densities | Lead | Tech | 64Mb | 128Mb | 256Mb | 512Mb | 1Gb | 2Gb | 4Gb |
SEMPER™ Flash | QSPI | Hybrid | S25HS-T S25HL-T | 1.8V 3.0V |
128Mb-4Gb | 512Mb | 45-nm MB | ● | ● | ● | ● | ● | ● | |
HYPERBUS™ | S26HS-T S26HL-T | 1.8V 3.0V |
128Mb-4Gb | 512Mb | 45-nm MB | ● | ● | ● | ● | ● | ● | |||
Octal | S28HS-T S28HL-T | 1.8V 3.0V |
128Mb-4Gb | 512Mb | 45-nm MB | ● | ● | ● | ● | ● | ● | |||
SEMPER™ Flash | QSPI | Hybrid | S35HS-T S35HL-T | 1.8V 3.0V |
128Mb-1Gb | 256Mb | 45-nm MB | ● | ● | ● | ● | |||
HYPERBUS™ | S36HS-T S36HL-T | 1.8V 3.0V |
128Mb-1Gb | 256Mb | 45-nm MB | ● | ● | ● | ● | |||||
Octal | S38HS-T S38HL-T | 1.8V 3.0V |
128Mb-1Gb | 256Mb | 45-nm MB | ● | ● | ● | ● | |||||
SEMPER™ Secure Flash | QSPI | Uniform 128KB | S25FS-T | 1.8V | 256Mb | 256Mb | 45-nm MB | ● | ||||||
Quad SPI | QSPI | Hybrid | S25FS-S | 1.8V | 64Mb-1Gb | - | 65-nm MB | ● | ● | ● | ● | ● | ||
S25FL-S | 3.0V | 128Mb-1Gb | - | 65-nm MB | ● | ● | ● | ● | ||||||
Uniform 4KB | S25FL-L | 3.0V | 64Mb-256Mb | - | 65-nm FG | ● | ● | ● | ||||||
Dual Quad SPI | QSPI | Hybrid | S79FS-S S79FL-S | 1.8V 3.0V |
256Mb-1Gb | - | 65-nm MB | ● | ● | ● | ||||
HYPERFLASH™ | HYPERBUS™ | Hybrid | S26KS-S S26KL-S | 1.8V 3.0V |
128Mb-512Mb | - | 65-nm MB | ● | ● | ● | ||||
Parallel | Parallel | Hybrid | S29GL-T | 1.8V 3.0V |
512Mb-2Gb | - | 45-nm MB | ● | ● | ● |
NOR Flash Memory Product Portfolio Q1 20201
SEMPER™ 搭載開発キット

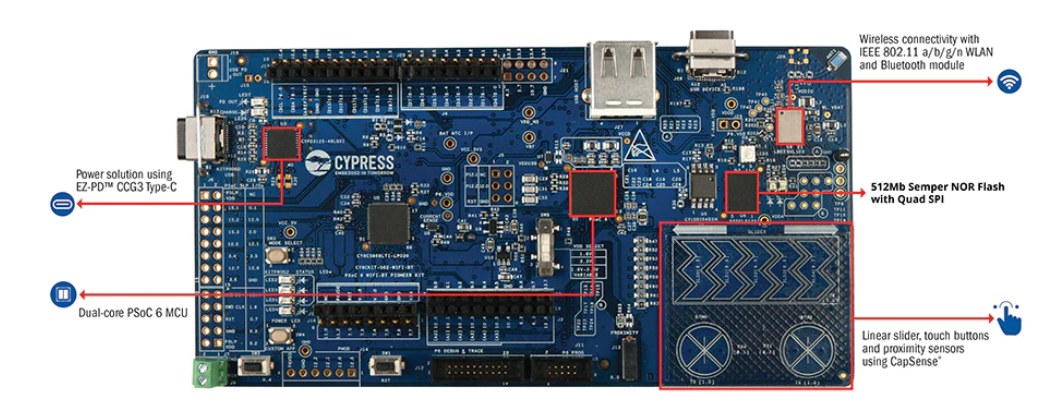

PSoC™ 6 Wi-Fi-Bluetooth Pioneer Kit (CY8CKIT-062-WiFi-Bluetooth) with SEMPER™ NOR Flash
- On-board 512 MB Quad-SPI SEMPER™ NOR Flash memory
- PSoC™ 62 MCU
- EZ-PD™ CCG3 USB Type-C controller with power delivery
- CAPSENSE™ touch slider, buttons, and proximity sensors
- On-board programmer/debugger [KitProg2]
- Arduino UNO v3 shield headers
- 2.4-inch TFT display shield
