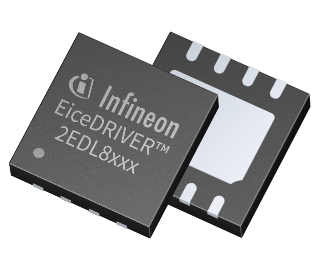

製品概要
2EDL8x2xは、テレコムやデータコムアプリケーションなどで使われる先進のスイッチングコンバーター用に設計されたハイサイド・ローサイドドライバーです。ノイズ耐性を強化するために、2EDL802xには内蔵ヒステリシスを持つ独立入力を使う一方で、2EDL812xには内蔵ヒステリシスを持つ差動入力を使っています。2EDL812xが持つ固有のシュートスルー保護機能によりシステムの堅牢性が保証されます。最大6nsの遅延整合により、電圧ー秒バランスが確保され、磁気コア飽和が回避されます。
製品特徴
- 120Ｖのブートストラップダイオード内蔵
- 低抵抗なレールツーレール出力
- ローサイド：4Aプルアップ、6Aプルダウン
- ハイサイド : 4Aプルアップ、5 Aプルダウン
- 4ns遅延マッチング
- 差動入力、オプション

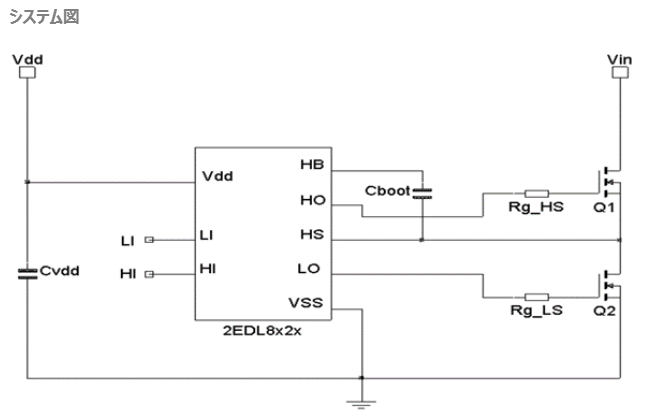

推奨アプリケーション回路
- テレコム型DC/DCコンバーター
- データコム型DC/DCコンバーター
- 2スイッチ順方向コンバーター
- アクティブクランプ順方向コンバーター
- D級オーディオアンプ
製品ラインナップ
| Inputs | Controls timing | Integrated boot-strap diode | Outputs | ||||||||
| Part number | Configuration | On threshold min | Off threshold max | Minimum input pulse width | Delay matching | Abs. max HB voltage | Turn-off time | Low-side pull-up | Low-side pull-down | High-side pull-up | High-side pull-down |
| 2EDL8023G | Independent inputs | 2.9 V | 1.0 V | 40 ns max | 2 ns tyo | 120 V max | 10 ns typ | 3 Apeak | 6 Apeak | 3 Apeak | 5 Apeak |
| 2EDL8024G | 4 Apeak | 4 Apeak | |||||||||
| 2EDL8123G | Differential inputs | 3 Apeak | 3 Apeak | ||||||||
| 2EDL8124G | 4 Apeak | 4 Apeak | |||||||||
