Infineon社CIPOS™ Maxi IM828-XCC概要

高性能CIPOS™ MaxiのトランスファーモールドシリコンカーバイドIPM IM828-XCCは、6個のCoolSiC™ MOSFETを、最適化された1200V 6チャネル SOIゲートドライバーと共に集積化することで信頼性の向上、優れた保護、最適化されたPCBサイズとシステムコストを実現します。本IPMは1200Vクラスでは最もコンパクトなパッケージに、8kWを超える定格電力と、並外れた電力密度、信頼性および性能を併せ持っています。また、全チャネルの低電圧ロックアウト、保護時の全スイッチオフ、上下短絡防止、過電流保護、温度モニターなどの優れた保護機能を提供します。

製品特徴

三相PFCやHVAC用アクティブフィルタ（アクティブ力率改善）に最適
2020年時点でトランスファモールドのSiC MOSFET IPMを提供している企業はインフィニオンのみ
完全に絶縁された、DCB基板を含むデュアルインラインモールドモジュール
1200VCoolSiC™ MOSFET
ブートストラップ機能内蔵
最大99%の高い効率
最大80kHzの広いスイッチング速度範囲

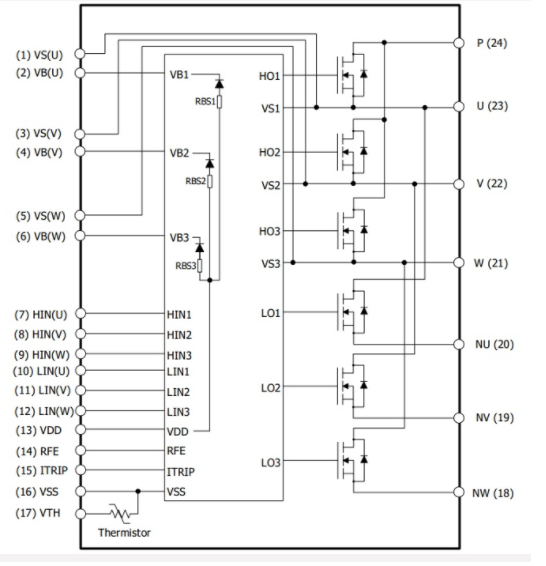

ブロック図

IM828-XCC 特徴

Parametrics	IM828-XCC
Additional Information	Electrical
Built in NTC	Yes
Configuration	3 Phase Open Emitter
Encryption	no
I_C (@ 25°)	35.0 A
P_mot (10kHz)	4.8 kW
Product Category	CoolSiC™ MOSFET Module
Product Group	CIPOS™ Maxi
Product Name	IM828-XCC
Qualification	Industrial
R_{DS (on)} max	55.0 mΩ
Rated Current	20.0 A
Switch Type	CoolSiC™ MOSFET
Voltage Class	1200.0 V
