車載用 LEDドライバー - LITIX™シリーズ - Infineon

LITIX™シリーズとは？

車載用途、産業用途問わず、さまざまな照明アプリケーションに使用いただける最高レベルの技術を用いた高性能なLEDドライバーです。照明アプリケーションに必要なさまざまな保護機能を搭載し、定電流安定化により全温度範囲、および電圧範囲にわたり安定した明るさを得ることが可能です。

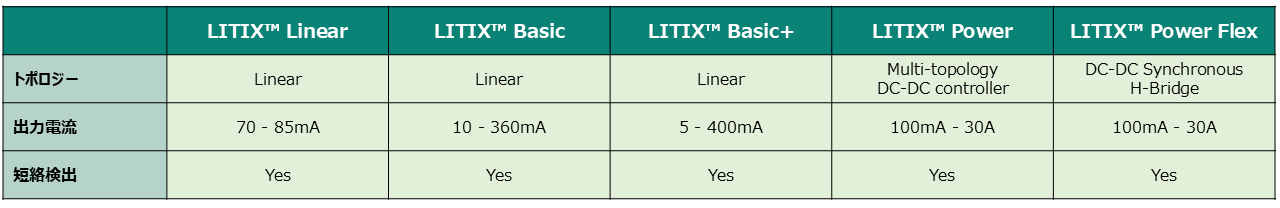

インフィニオン社のLEDドライバーのLITIX™シリーズは、さまざまな用途や対象アプリケーション向けに、低電力、中電力、および低コストの高電力アプリケーション向けの製品に加え、中電力から高電力アプリケーション向けのDC-DCコンバーターおよびコントローラーに適している製品と、幅広いラインナップを持っております。

New💡アンビエントライト向け LITIX™ Interior

また、上記のラインナップに加え、インフィニオン社ではアンビエントライト向けのLEDドライバー、LITIX™ Interiorが新たにラインナップとして加わりました。

近年、車室内の照明の色や明るさを調整できるアンビエントライトは欧州をはじめ普及しつつありますが、単なる装飾照明から、ユーザー体験を高める重要な要素へと進化しています。従来の高級感の演出に加え、走行モードや警告表示、ADASやインフォテインメントと連動した光の変化により、直感的な情報提示を実現します。こうした機能により、ドライバーの認知負荷を軽減し、安全性や快適性の向上にも寄与することから、HMIの一部としてその重要性がますます高まっており、車両の差別化要素としても注目されています。

LITIX™ Linear

LITIX™ Linearシリーズは、車載アプリケーションにおいてLEDの輝度を一定に保ち、LEDの寿命を延ばします。電源電圧やLED順方向電圧に左右されず、2mAから85mAの安定した電流を、電力アプリケーションに供給します。LITIX™ Linearシリーズは、短絡、過負荷、過熱に対する保護機能を備え、シンプルでコスト効率の高いソリューションを提供します。

Product	V_S range	Open Load Detection / Short GND Detection	PWM	Inhibit	IQ max	Tolerance	Topology	Infineon Package Name
TLE4241GM	4V - 45V	✔ / ✔	✔	✔	70mA	20%	Linear	PG-DSO-8
TLD1211SJ	8V - 28V	- / ✔	✔	-	85mA		Linear	PG-DSO-8

LITIX™ Basic

LITIX™ Basicシリーズのリニア定電流源は、1つまたは3つの出力チャネルとピン互換を備え、高い設計柔軟性を実現します。チャンネルあたり60から180mAのLED電流により、安定した信頼性の高いLED輝度を実現します。また、診断機能とロジック機能により、システムの信頼性が向上するため、屋外LED照明をはじめとするさまざまなLEDアプリケーションに最適です。

Product	V_S range	Open Load Detection / Short GND Detection	PWM / PWM Engine	Inhibit	Output Channels	Nominal Output Current	Tolerance	Topology	Infineon Package Name
TLD1120EL	5.5V - 40V	- / -	✔ / -	✔	1	180mA	7.0%	Linear
TLD1124EL	5.5V - 40V	✔ / ✔	✔ / -	-	1	180mA	7.0%	Linear
TLD1125EL	5.5V - 40V	✔ / ✔	✔ / ✔	✔	1	180mA	7.0%	Linear
TLD1310EL	5.5V - 40V	- / -	✔ / -	✔	3	60mA	7.0%	Linear
TLD1313EL	5.5V - 40V	✔ / ✔	✔ / -	✔	3	60mA	7.0%	Linear
TLD1314EL	5.5V - 40V	✔ / ✔	✔ / -	-	3	60mA	7.0%	Linear
TLD2311EL	5.5V - 40V	✔ / ✔	✔ / -	✔	3	60mA	7.0%	Linear
TLD2314EL	5.5V - 40V	✔ / ✔	✔ / -	-	3	60mA	7.0%	Linear

LITIX™ Basic+

LITIX™ Basic+シリーズは、1つから3つの出力チャネルの製品があり、共通の診断機能とPWM調光機能に同一の外付け部品を使用することで、システムコストの削減を実現します。また、優れた精度を誇る内蔵PWMエンジンを用いてLEDの輝度を精密に制御し、5mAから360mAまでの拡張出力電流範囲を備え、幅広いアプリケーションに対応します。

Product	V_S range	Open Load Detection / Short GND Detection	PWM / PWM Engine	Output Channels	Output Current per Channel Range	Parallelized Output Current	Tolerance	Topolygy	Infineon Package Name
TLD1114-1EP	5.5V - 40V	- / -	✔ / -	1	15mA - 360mA	360mA	3.33%	Linear	PG-TSDSO-14
TLD1173-1ET	4.5V - 36V	✔ / ✔	✔ / -	1	5mA - 400mA	400mA	4.0%	Linear	PG-TFDSO-16
TLD2131-3EP	5.5V - 40V	✔ / ✔	✔ / -	3	5mA - 80mA	240mA	5.0%	Linear	PG-TSDSO-14
TLD2132-1EP	5.5V - 40V	✔ / ✔	✔ / -	1	15mA - 240mA	240mA	5.0%	Linear	PG-TSDSO-14
TLD2141-3EP	5.5V - 40V	✔ / ✔	✔ / ✔	3	5mA - 80mA	240mA	4.33%	Linear	PG-TSDSO-14
TLD2142-1EP	5.5V - 40V	✔ / ✔	✔ / ✔	1	15mA - 240mA	240mA	4.33%	Linear	PG-TSDSO-14
TLD2252-2EP	5.5V - 40V	✔ / ✔	✔ / ✔	2	5mA - 60mA / 10mA - 120mA	180mA	3.3%	Linear	PG-TSDSO-14
TLD2331-3EP	5.5V - 40V	✔ / ✔	✔ / -	3	5mA - 80mA	240mA	5.0%	Linear	PG-TSDSO-14
TLD2362-3ET	4.5V - 36V	✔ / ✔	✔ / -	3	5mA - 150mA	450mA	4.0%	Linear	PG-TFDSO-16
TLD2372-3ET	4.5V - 36V	✔ / ✔	✔ / -	3	5mA - 150mA	450mA	4.0%	Linear	PG-TFDSO-16
TLD2382-3ET	4.5V - 36V	✔ / ✔	✔ / -	3	5mA - 150mA	450mA	4.0%	Linear	PG-TFDSO-16
TLD2392-3ET	4.5V - 36V	✔ / ✔	✔ / -	3	5mA - 150mA	450mA	4.0%	Linear	PG-TFDSO-16

LITIX™ Power

LITIX™ Powerシリーズは、降圧コンバーター、ローサイドスイッチ昇圧DC-DCコントローラー、および4スイッチ昇降圧DC-DCコントローラーのラインナップをご用意しています。また、LITIX™ PowerシリーズはSPIインターフェースを備えていないため、システムコストを削減するための基本的な機能要件を実装するのに最適な選択肢です。

Product	V_S range	Open Load Detection	PWM	f_SW min - max	Inhibit	Tolerance	Topology	Type	Infineon Package name
TLD6098-1EP	4.5V - 60V	✔	✔	100kHz - 2200kHz	-	3.5%	Multitopology DC-DC controller	Multitopology	PG-TSDSO-14
TLD6098-2ES	4.5V - 60V	✔	✔	100kHz - 2200kHz	-	3.5%	Multitopology DC-DC controller	Multitopology	PG-TSDSO-24
TLD6099-2ES	4.5V - 58V	✔	✔	100kHz - 2200kHz	-	3.5%	Multitopology DC-DC controller	Multitopology	PG-TSDSO-24
TLD5045EJ	5V - 40V	✔	✔	50kHz - 300kHz	✔	-	DC-DC Buck	Buck	PG-DSO-8
TLD5097EP	4.5V - 45V	✔	-	100kHz - 500kHz	-	3.3%	Multitopology DC-DC controller	Multitopology	PG-TSDSO-14
TLD5098EP	4.5V - 45V	✔	✔	100kHz - 500kHz	-	3.3%	Multitopology DC-DC controller	Multitopology	PG-TSDSO-14
TLD5099EP	4.5V - 45V	✔	✔	100kHz - 500kHz	-	3.3%	Multitopology DC-DC controller	Multitopology	PG-TSDSO-14
TLD5190QU	4.5V - 40V	✔	✔	200kHz - 700kHz	✔	3.0%	DC-DC Synchronous H-Bridge	Buck-boost	PG-TQFP-48
TLD5190QV	4.5V - 40V	✔	✔	200kHz - 700kHz	✔	3.0%	DC-DC Synchronous H-Bridge	Buck-boost	PG-VQFN-48
TLD5191ES	4.5V - 40V	✔	External or Embedded PMW engine	200kHz - 700kHz	✔		DC-DC Synchronous H-Bridge	Buck-boost	PG-TSDSO-24

LITIX™ Power Flex

LITIX™ Power Flexシリーズは、同期整流2チャネル降圧DC-DCコントローラーと同期整流HブリッジDC-DCコントローラーのラインナップをご用意しており、どちらもSPI通信にて調光機能の適用や診断データの取得が可能です。非常に高い効率で高出力LEDおよびレーザーモジュールを駆動するよう特別に設計されていますが、USB、モバイルワイヤレス充電器、カメラモジュールなどの非LEDアプリケーションにもご使用いただけます。

Product	V_S range	Open Load Detection	PWM	f_SW min - max	Inhibit	Tolerance	Topology	Type	Infineon Package name
TLD5501-2QV	4.5V - 40V	✔	✔	200kHz - 700kHz	✔	3.0%	2ch DC-DC Synchronous Buck with SPI	Buck	PG-VQFN-48
TLD5541-1QU	4.5V - 40V	-	✔	200kHz - 700kHz	-	3.0%	DC-DC Synchronous H-Bridge with SPI	Buck-boost	PG-TQFP-48
TLD5542-1QV	4.5V - 40V	✔	✔	200kHz - 700kHz	✔	3.0%	DC-DC Synchronous H-Bridge with SPI	Buck-boost	PG-VQFN-48

LITIX™ Interior

LITIX™ Interiorシリーズは、マルチチャンネルの自動車のアンビエントライトに最適なLEDドライバーです。4.4mm × 4.9mmの小型のフットプリントに、色補正用のArm® Cortex®-M32ベースのマイコンとLINインターフェースを通じて高い色精度を提供します。

Product	V_S range	Open Load Detection / Short GND Detection	PWM / PWM Engine	Output Channels	Output Current per Channel	Tolerance	Topology	Infineon Package Name
TLD4020-3ET	5.5V - 29V	✔ / ✔	✔ / ✔	3	51.5mA	5%	Linear	PG-TFDSO-16
