車載用 LDO製品概要

インフィニオン社では車載アプリケーションにて20年を超える電源ICの開発と採用実績があり、さまざまな用途向けにラインナップを取り揃えております。

その中でもLDOは大きく分けて4種類のラインナップがあり、高精度・低ノイズ・低Iqを重視した ”High Performance LDO"、外部基準電圧に追従するセンサーやオフボード負荷に最適な ”Tracker（トラッカー）”、DC-DCコンバーターの後段に配置し、低出力電圧に対応して多くの電流を流すことができる ”Post Regulator（ポストレギュレーター）”、アンテナ電源など特殊な用途向けの ”Application Specific"シリーズがございます。

製品ファミリー	High Performance LDO	Tracker	Post Regulator	Application Specific (For Antenna)
入力電圧範囲	2.7V - 45V	3.5V - 45V	2.3V - 20V	3.0V - 45V
出力電圧	3.3V / 5.0V / 可変	トラッキング	3.3V / 5.0V / 可変	可変
最大出力電流	50mA - 500mA	20mA - 400mA	150mA - 1500mA	200mA - 600mA
ドロップアウト電圧	0.07V - 0.3V	0.2V - 0.28V	0.2V - 0.9V	0.2V - 0.35V
低負荷時の暗電流	4.3μA - 40μA	40μA - 230μA	30μA - 1200μA	140μA - 835μA
付加機能	Enable / Reset / Watchdog	Enable / Power Good / Feedback	Enable / Reset	電流センス / 監視 / 逆接保護
出力精度	2%	0.1% - 0.5%	2% - 3%	2%

各ラインナップは下部へスクロール、もしくは左側の目次よりご覧ください。

製品特徴

高速応答で出力電圧の変動を抑制
超低ドロップアウト電圧
システムレベルの低暗電流化に貢献
最小の1μFの出力コンデンサで安定性を確保
継続的な品質改善活動による高品質
放熱性を考慮したパッケージラインナップ

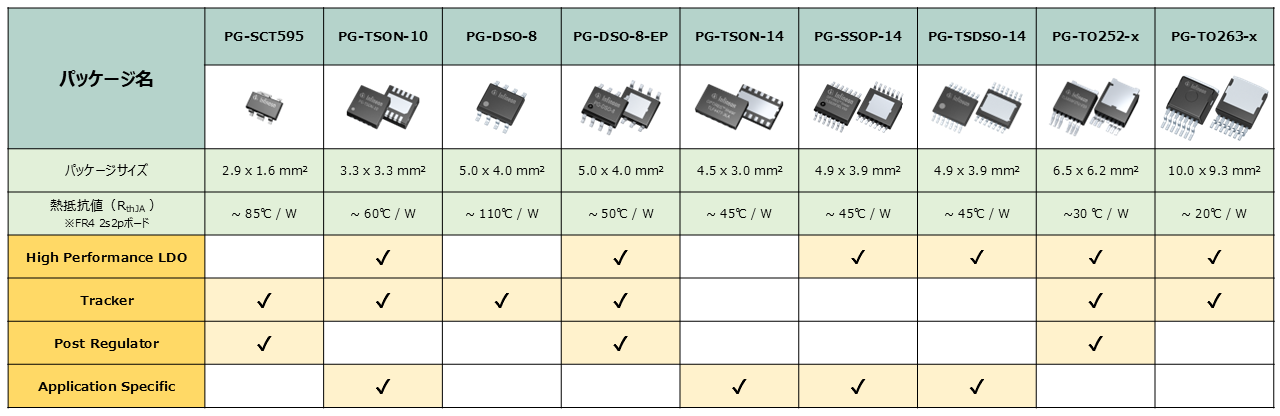

パッケージ一覧

High Performance LDO

High Performance LDOは高速応答、厳しいクランキングに対する安定性、超低ドロップアウト電圧、低暗電流が特徴の製品となります。最大出力電流は50mAから500mAまで、幅広い付加機能とパッケージにてラインナップを有しております。出力電圧は5.0V、3.3V、可変タイプとありますが、TLS835x2EL VSEシリーズは同じ製品で3.3Vか5.0Vを選択することができます。全ての製品がTj=150℃対応となるため、パワートレイン、シャーシ、セーフティー、ボディー系など、幅広いアプリケーションにてご採用いただけます。

最大出力電流	50mA	100mA	200mA	300mA	350mA	400mA	500mA
EN, RES, WD			TLS820F3EL V33 TLS820F3EL V50				TLS850F2TA V50
RES, WD							TLS850F3TUV33 TLS850F3TUV50
EN, RES		TLS810D1LD V33 TLS810D1LD V50 TLS810D1EJ V33 TLS810D1EJ V50			TLS835D2EL VSE
RES							TLS850C2TE V33 TLS850C2TE V50
EN	TLS805B1LD V50 TLS805B1SJV	TLS810B1LD V33 TLS810B1LD V50 TLS810B1EJ V33 TLS810B1EJ V50			TLS835B2EL VSE TLS835B2EL V		TLS850B0TE V33 TLS850B0TE V50 TLS850B0TB V33 TLS850B0TB V50
常時ON		TLS810A1LD V33 TLS810A1LD V50		TLS830A4EPV50		TLF80511TF V50 TLF80511EJ V33 TLF80511EJ V50 TLF80511TC	TLS850A4TEV50
パッケージ	PG-TSON-10 PG-DSO-8-EP	PG-TSON-10 PG-DSO-8-EP	PG-SSOP-14	PG-TSDSO-14	PG-SSOP-14	PG-DSO-8-EP PG-TO252-3 PG-TO263-3	PG-TO252-5 PG-TO252-7 PG-TO263-5 PG-TO263-7

EN：Enable

RES：Reset

WD：Watchdog

-V：　出力電圧可変タイプ

-V33：出力電圧 3.3V

-V50：出力電圧 5.0V

-VSE：出力電圧 3.3V or 5.0V 選択タイプ

Tracker（トラッカー）

トラッカーは、基板外部のセンサーへの電源供給向けに設計されており、優れた電圧精度に加え、過電圧や過熱、逆接、逆電流などに対するさまざまな保護機能を有しています。堅牢な設計とともに、AEC-Q100対応のパッケージを採用したトラッカーは、過酷な環境下でセンサーやECUを保護するための最適なソリューションです。

高い読み取り精度

アナログ（レシオメトリック）センサーへの電源供給の場合、通常のLDOを使用するケースに比べ、センサーの読み取り精度が大幅に向上します。インフィニオン社比較で、通常のLDOを使用した際の精度は2%程度ですが、トラッカーを使用することにより最新の製品では0.1%まで向上します。

保護機能

オフボードのセンサーは外部環境によりショートする可能性も高くなります。トラッカーの特長として、逆流防止、出力端子が～40Vの高耐圧、過電流保護および過熱保護の機能が入っているため、天絡時に逆流電流が流れず瞬時にECUを保護することができます。

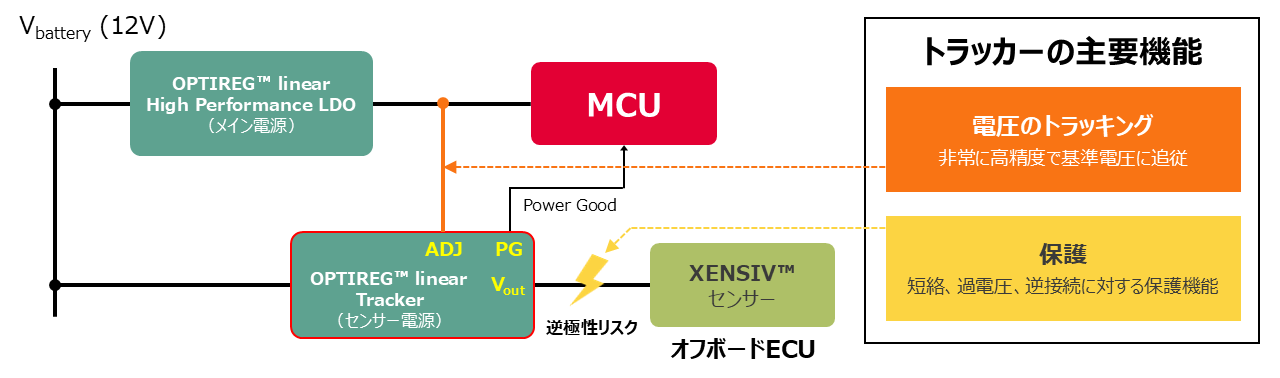

Trackerの使用例

車載用マイコンラインナップ

XENSIV™ 磁気センサー

最大出力電流	20mA	50mA	70mA	150mA	250mA	400mA
EN, ADJ, PG				TLS115D0EJ TLS115D0LD	TLS125D0EJ TLT125D0EJ
EN/ADJ (同一ピン), PG			TLE4254GS TLE4254EJ S			TLE4251D TLE4251G
EN/ADJ (同一ピン), FB			TLE4254GA TLE4254EJ A		TLE4253GS TLE4253E
EN, ADJ				TLS115B0EJ TLS115B0LD	TLE4252D
EN/ADJ (同一ピン)	TLS102B0MB	TLE4250-2G TLS105B0MB
パッケージ	PG-SCT595	PG-SCT595	PG-DSO-8 PG-DSO-8-EP	PG-TSON-10 PG-DSO-8-EP	PG-TO252-5 PG-DSO-8 PG-DSO-8-EP	PG-TO252-5 PG-TO263-5

EN：Enable

ADJ：Adjustment

PG：Power Good

FB：Feedback

Post Regulator（ポストレギュレーター）

ポストレギュレーターは、DC-DCコンバーターなどで一度降圧した後段への用途として設計されているため、ポストレギュレーターと呼ばれます。主に低電圧で電流を多く求められるインフォテイメント、カメラモジュール、レーダー、ダッシュボード、ディスプレイなどのアプリケーションに最適です。

Post Regulatorの使用例

最大出力電流	150mA	300mA	500mA	800mA	1500mA
EN, RES				TLS208D1EJV33 TLS208D1EJV
EN	TLS202B1MBV33 TLS202B1MB V50	TLS203B0EJ V33 TLS203B0EJ V50 TLS203B0EJV	TLS205B0EJ V33 TLS205B0EJ V50 TLS205B0EJV		TLF1963TE
常時ON	TLS202A1MBV
パッケージ	PG-SCT595	PG-DSO-8-EP	PG-DSO-8-EP	PG-DSO-8-EP	PG-TO252-5

EN：Enable

RES：Reset

-V / -TE：出力電圧可変タイプ

-V33：出力電圧 3.3V

-V50：出力電圧 5.0V

Application Specific（アンテナ向けLDO）

主にアンテナ向けのLDOの特長として、外付けの抵抗により出力電流制限が調整可能なため、堅牢で柔軟なソリューションを実現し、消費電力の最適化によりアクティブアンテナの寿命を延ばすことにより、信頼性と安全性を向上させます。

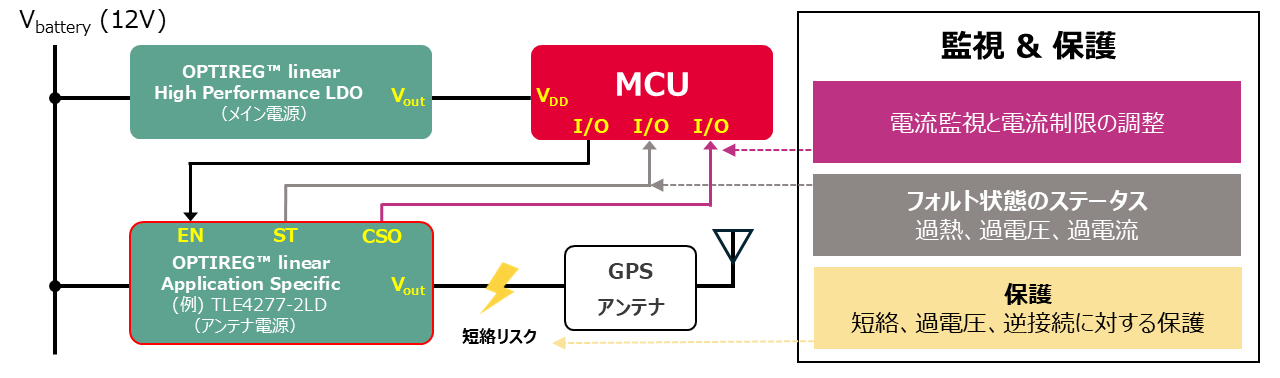

アンテナ向けLDOの使用例

最大出力電流	200mA	300mA	400mA	600mA (300mA/ch)
シングルチャンネル	TLF4277EL	TLF4277-2EL TLF4277-2LD	TLF4277-2EP
デュアルチャンネル				TLF4477-3LA
パッケージ	PG-SSOP-14	PG-SSOP-14 PG-TSON-10	PG-TSDSO-14	PG-TSON-14
