Infineon社OptiMOS™PD 製品概要
インフィニオンのOptiMOS™PD低電圧MOSFETポートフォリオは、USB電力供給と高速充電器設計に最適であり、特定のデバイスでの短いリードタイムと高速見積もり応答時間をサポートします。 PQFN 3.3x3.3およびSuperSO8パッケージのOptiMOS™PDパワーMOSFETは、充電器およびアダプターSMPSアプリケーションでの同期整流用に最適化されています。 パッケージサイズが小さいと、フォームファクターが小さくなります。
製品特徴
- ロジックレベルの駆動
- 低オン抵抗RDS（on）
- 低ゲート、出力、逆回復電荷
- 優れた放熱特性
- 2つの小さな標準パッケージで利用可能
- 最高の効率と電力密度の設計
- コンパクト、軽量で環境にやさしい製品
- 優れた価格性能比

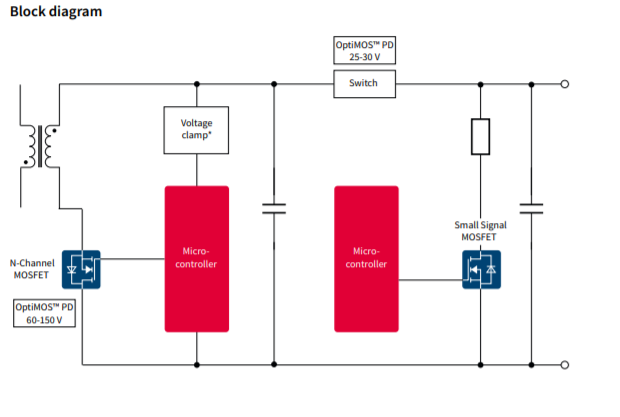

ブロック図
製品ラインナップ
| Package | Voltage Class [V] | RDS(on) max. @VGS = 10 V | Part number | Best fit for: |
|
SuperSO8 |
60 |
2.7 |
BSC0702LS |
5V/5A, 5V/6A |
|
6.5 |
BSC0703LS |
5V/5A, 18W QC3.0 |
||
|
9.4 |
BSC0704LS |
18W QC2.0, 18W QC3.0 |
||
|
100 |
3.4 |
BSC0802LS |
USB PD 3.0 |
|
|
7.0 |
BSC0805LS |
>35W PD< 65W PD |
||
|
9.8 |
BSC0804LS |
>35W PD< 65W PD |
||
|
14.6 |
BSC0803LS |
24W QC2.0 |
||
|
120 |
8.2 |
BSC0302LS |
>35W PD< 65W PD |
|
|
150 |
9.3 |
BSC0402NS |
>35W PD< 65W PD |
|
|
11.0 |
BSC0403NS |
>35W PD< 65W PD |
||
|
PQFN 3.3x3.3 |
25 |
3.1 |
ISZ0501NLS |
Load switch |
|
6.0 |
ISZ0901NLS |
Load switch |
||
|
30 |
8.6 |
BSZ0905PNS |
Load switch |
|
|
60 |
4.0 |
BSZ0702LS |
5V/4~5A, 18W QC3.0 |
|
|
6.5 |
BSZ0703LS |
18W QC3.0 |
||
|
9.9 |
BSZ0704LS |
18W QC2.0 |
||
|
80 |
7.0 |
BSZ0602LS |
18W QC3.0 |
|
|
10 |
9.6 |
BSZ0804LS |
>35W PD< 65W PD |
|
|
14.5 |
BSZ0803LS |
24W QC2.0 |
