製品概要

TANK-870-Q170 は、AI のエッジでの推論処理に最適な産業用PC です。

小型の筐体にアクセラレーターカードを2枚または4枚搭載でき、複数のカメラからの画像を同時にリアルタイムに推論処理ができます。

製品特徴

インテル® Q170 チップセットと DDR4メモリーを搭載した第6 / 7 世代インテル® Core™ プロセッサープラットフォーム
高解像度のトリプルディスプレイ

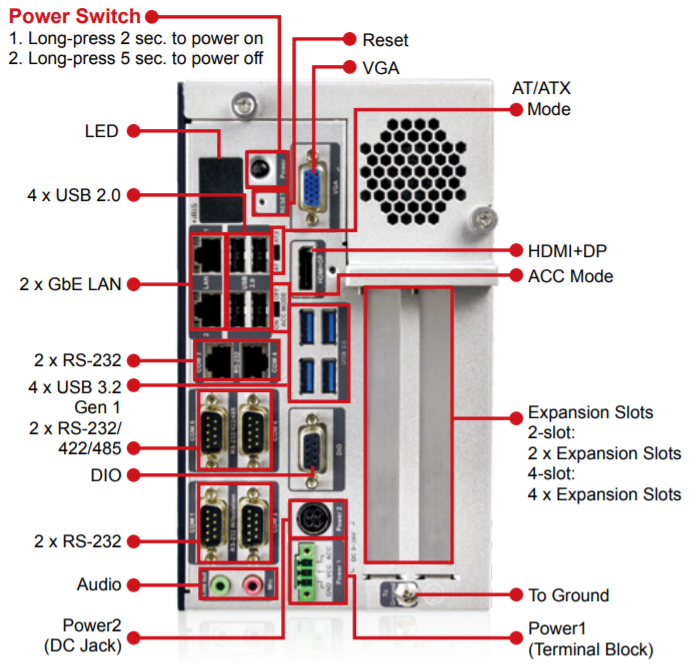

インストールを容易にする豊富な高速I/Oインターフェース
アクセラレーターカードに電力供給するためのオンボード内部電源コネクター
フレキシブルな対応が可能なハードウェア拡張性

様々なI/Oを統合された製品

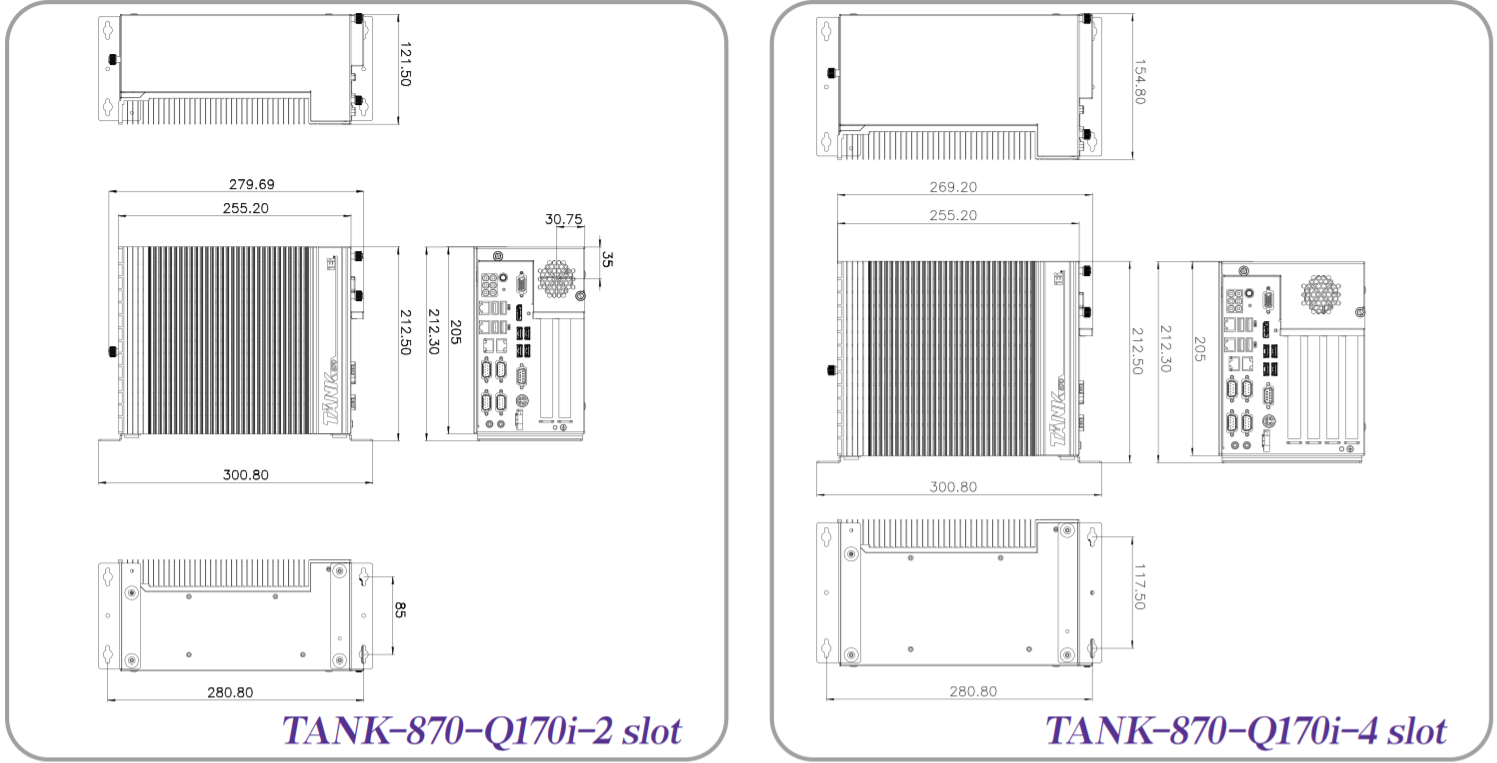

外形寸法

製品スペック

製品名	TANK-870-Q170
製品構造
製品カラー	Black C + Silver
サイズ(W x D x H)	2-slot model: 121.5 x 255.2 x 205 4-slot model: 154.8 x 255.2 x 205
システムファン	ファンレス
重量(ネット / グロス)	2-slot model: 4.2Kg/6.3KG 4-slot model: 4.5Kg/6.5Kg
マザーボード
CPU	インテル® Core™ i7-6700TE（2.4 GHz, quad-core, TDP 35W) インテル® Core™ i5-6500TE（2.3 GHz, quad-core, TDP 35W)
チップセット	インテル® Q170
システムメモリー	2 x 260-pin DDR4 SO-DIMM, 4 GB pre-installed (Max 32 GB)
ストレージ
ハードドライブ	2 x 2.5’’ SATA 6Gb/s HDD/SSD bay (RAID 0/1 support)
I/O インターフェース
USB 3.2 Gen 1 (5Gb/s)	4
USB 2.0	4
イーサーネット	2 x RJ-45 LAN1: インテル® I219LM PCIe controller LAN2 (iRIS): インテル® I210 PCIe controller
COMポート	4 x RS-232 (2 x RJ-45, 2 x DB-9 w/2.5KV isolation protection) 2 x RS-232/422/485 (DB-9)
デジタルI/O	8-bit digital I/O, 4-bit input / 4-bit output
ディスプレイ	1 x VGA 1 x HDMI/DP 1 x iDP (オプション)
解像度	VGA: Up to 1920 x 1200@60Hz HDMI/DP: 最大 3840x2160@30Hz / 4096×2304@60Hz
オーディオ	1 x Line-out, 1 x Mic-in
TPM	1x Infineon TPM 2.0 Module (オプション)
拡張機能
バックプレーン	2-slot model: 1 x PCIe x16, 1 x PCI 2-slot model: 2 x PCIe x8 4-slot model: 2 x PCIe x8, 2 x PCI, 1 x Full-size PCIe Mini (PCIe/ USB 2.0) 4-slot model: 1 x PCIe x16, 3 x PCI, 1 x Full-size PCIe Mini (PCIe/ USB 2.0)
PCIe Mini	1 x Half-size (PCIe/ USB 2.0)
PCIe Mini	1 x Full-size (PCIe/ USB 2.0/ SATA)
電力
入力電圧	DC Jack: 9 V~36 V DC
入力電圧	Terminal Block: 9 V~36 V DC
消費電力	19 V@3.68 A (Intel® Core™ i7-6700TE with 8 GB memory)
内部電力出力	5V@3A or 12V@3A
信頼性
実装	ウォールマウント
動作温度	i7-6700TE -20°C ~ 45°C with air flow (SSD), 10% ~ 95%, non-condensing i5-6500TE -20°C ~ 60°C with air flow (SSD), 10% ~ 95%, non-condensing
動作振動	MIL-STD-810G 514.6 C-1 (with SSD)
安全性 / EMC	CE/FCC/RoHS
OS
サポートOS	Microsoft® Windows® 10 IoT Enterprise
