DM-F は産業用のタッチパネル モニターです。
製品概要
- 6.5~15.6 インチ 産業用モニター
- タッチパネル
- アルミニウムのフロントベゼル
- DVI / VGA 映像入力
- 前面パネル防塵防滴 IP64

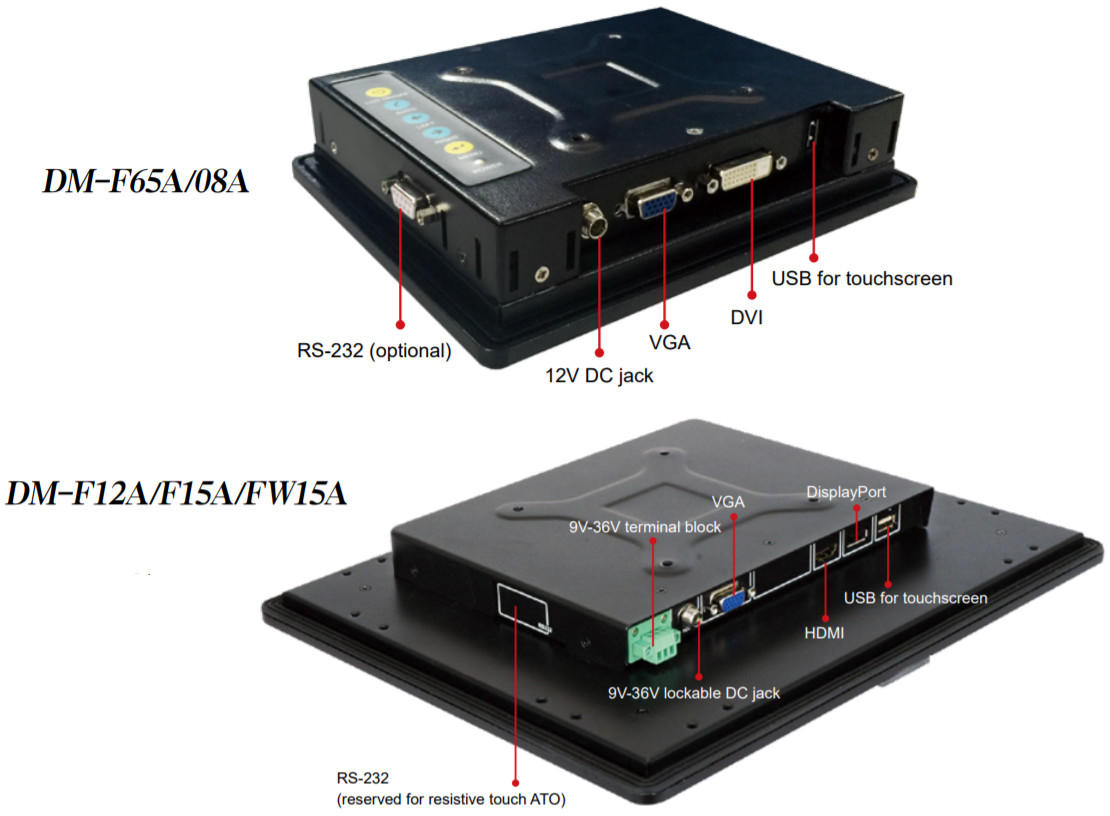

インターフェース

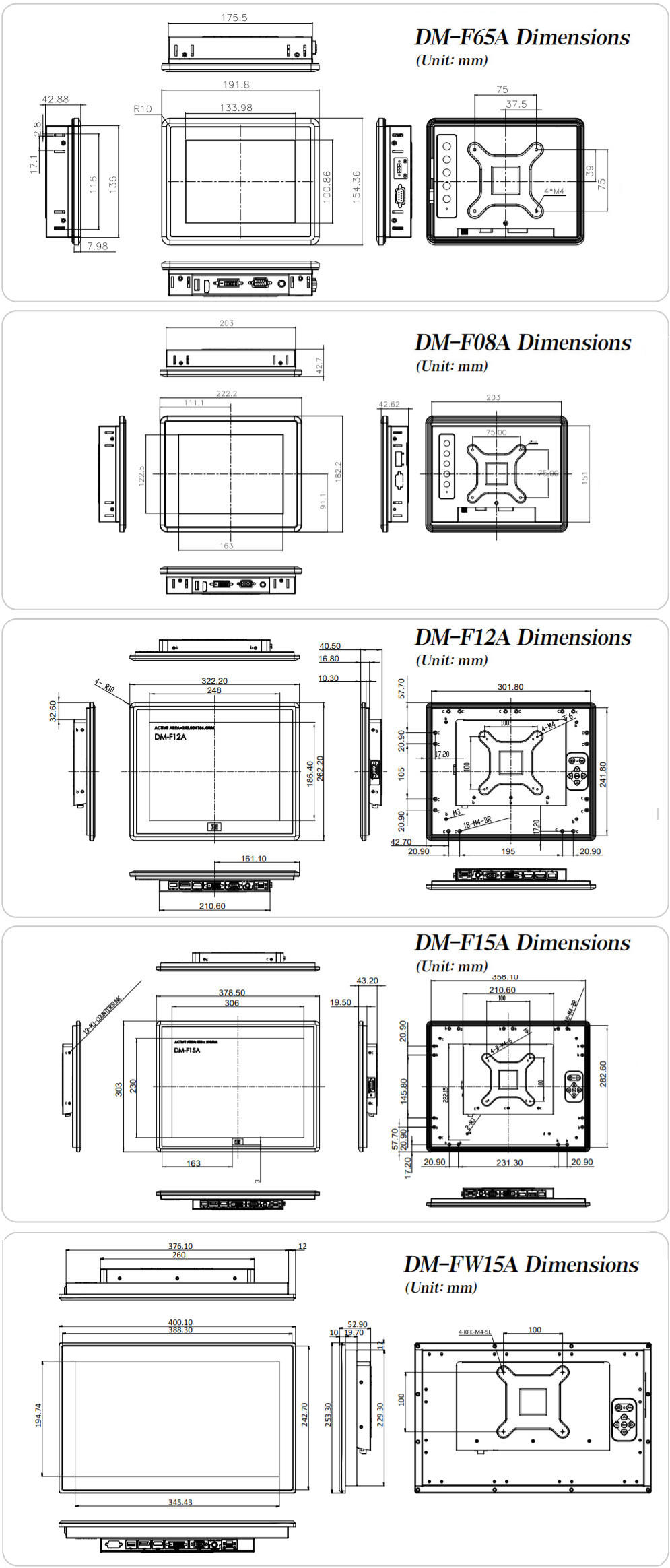

外形寸法
製品スペック
| モデル | DM-F65A | DM-F08A | DM-F12A | DM-F15A | DM-FW15A | |
| TFT LCD | サイズ | 6.5" （4：3） | 8"（4：3） | 12.1"（4：3） | 15"（4：3） | 15.6"（16：3） |
| 解像度（Max） | 640（W） x 480（H） | 800（W） x 600（H） | 1024（W） x 768（H） | 1024（W） x 768（H） | 1366（W） x 768（H） | |
| 輝度（cd/m2） | 800 | 500 | 600 | 450 | 400 | |
| コントラスト比 | 600：1 | 500：1 | 700：１ | 800：1 | 500：1 | |
| LCD Color | 16.2M | 282K | 16.2M | 16.2M | 16.2M | |
| 視野角（H-V） | 160° / 140° | 140° / 120° | 160° / 140° | 160° / 150° | 170° / 160° | |
| バックライトMTBF※1 | 50,000 | 50,000 | 50,000 | 70,000 | 50,000 | |
| タッチスクリーン / コントローラー | 5-wire resistive single touch window / Penmount 6000 | 5-wire resistive single touch window Penmount 6000（Anti-glare Surface） 10-point Projected capacitive touch window, 6H / EETI EXC3188 (Anti-UV, Anti-glare Surface） |
||||
| I/Oポート | 1 x VGA（DB-15） 2 x DVI 1 x USB 2.0（touch） 1 x RS-232 （reserved for resistive touch ATO） 1 x Lockable 12V DC Jack |
1 x VGA（DB-15） 2 x HDMI 1 x DisplayPort 1.1 1 x USB 2.0（touch） 1 x RS-232 （reserved for resistive touch ATO） 1 x Lockable 9V - 36V DC Jack 1 x Lockable 9V - 36V terminal block |
||||
| OSD | OSDボタン | 5-key membrane OSD keypad | 7-key membrane OSD keypad | |||
| Smart OSDソフトウェア | Smart OSD Software | |||||
| 電源 | 入力電源 | 12V DC | 9 - 36V DC | |||
| 消費電力 | 12V @ 0.5A | 9V @ 2.2A 36V @ 0.5A |
9V @ 1.6A 36V @ 0.4A |
9V @ 1.3A 36V @ 0.33A |
||
| Physical | Construction Material | Aluminium front frame and sheet metal rear cover | ||||
| Mouting | Panel Mount / Rack Mount 75 x 75 VESA Mount |
Panel Mount / Rack Mount 100 x 100 VESA Mount |
||||
| Enclosure Color | Black C | |||||
| 外形寸法(L x H x D）（mm) | 191.8 x 154.36 x 42.88 | 222.2 x 182.2 x 42.7 | 262.2 x 322.2 x 40.5 | 303 x 378.5 x 43.2 | 400.1 x 253.3 x 52.9 | |
| Cut-out Dimensions（L x H）（mm） | 180 x 140 | 206 x 154 | 244.8 x 304.8 | 285.6 x 361.1 | 379.1 x 232.3 | |
| ネット / グロス重量（kg） | 1.1 / 2.6 | 1.33 / 4.5 | 2.7 / 4.9 | 3.5 / 5.5 | 4 / 6.5 | |
| 動作環境 | 動作温度（℃） （Ambient with air flow） |
-20℃ ～60℃ ( with air flow) | ||||
| 保存温度（℃） | -20℃ ～ 70℃ | |||||
| 湿度 | 10% ～ 95% (結露なきこと） | |||||
| IPレベル | IP 65 compliant front panel | |||||
| Safety and EMC | CE & FCC certified | |||||
※1：MTBF (Mean time between failures)
