AFL3-BT は豊富な I/F を搭載した パネル PC です。
オプションでカードリーダーや RFID リーダーの接続も可能です。
製品概要
- ワイド 10～12インチ 産業用パネル PC
- 9 V ~ 30 V 対応のロック可能な DC ジャック
- AT/ATXモード選択可能
- スピーカー内蔵
- mSATA スロット x１
- 前面パネル防塵防滴 IP64 準拠
インターフェース

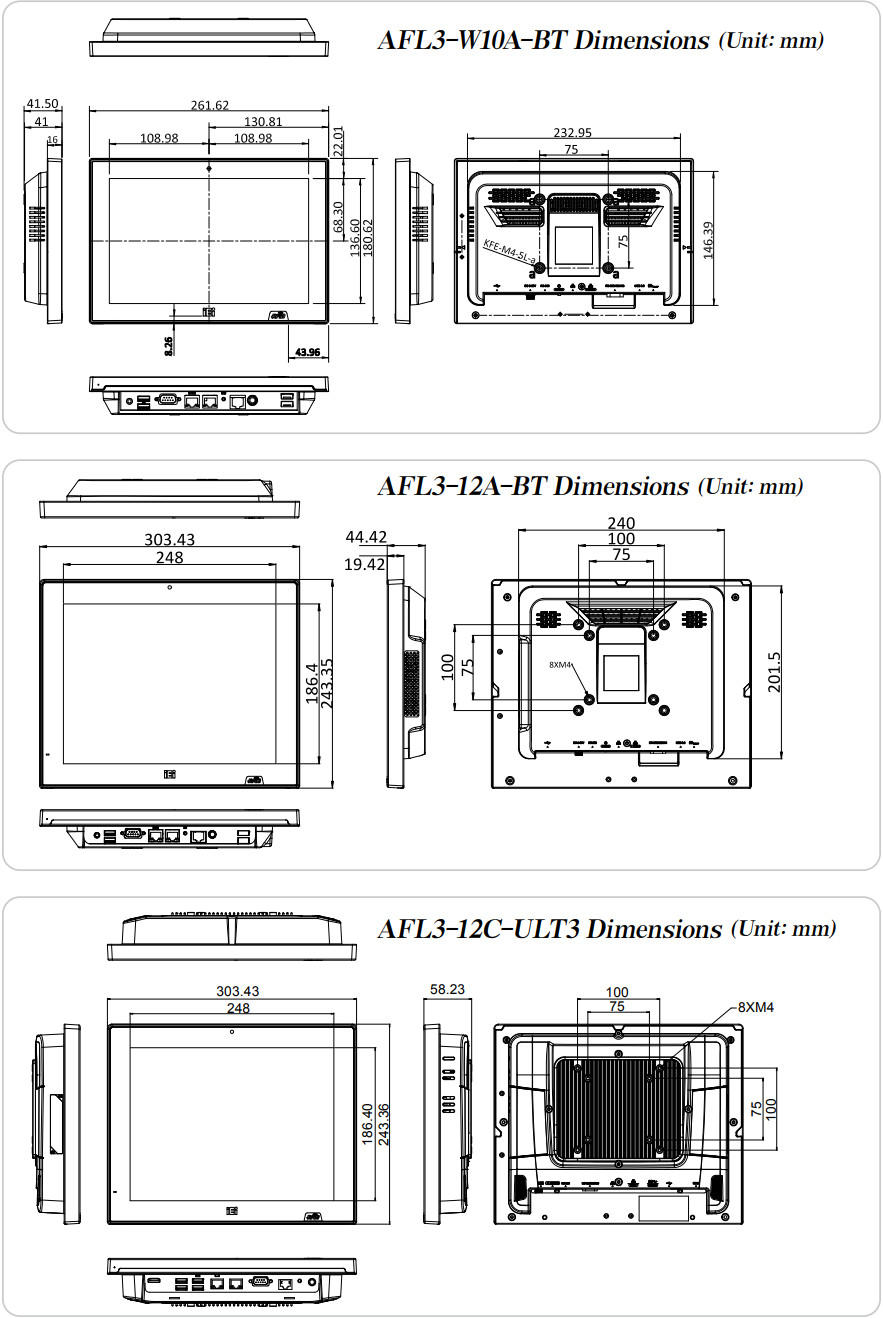

外形寸法
製品スペック
| モデル | AFL3-W10A-BT | AFL3-W12A-BT | AFL3-W10A-BT | |
| LCD | サイズ | 10.1" | 12.1" | 12.1" |
| 解像度（Max） | 1280 x 800 （16：10） | 1024 x 768（4：3) | 1024 x 768（4：3) | |
| 輝度（cd/m2） | 350 | 500 | 500 | |
| コントラスト比 | 800：1 | 700：1 | 700：１ | |
| LCD Color | 16.2M | 16.2M | 16.2M | |
| ピクセルピッチ（mm） | 0.1695（H）x 0.1695（V） | 0.240（H）x 0.240（V） | 0.240（H）x 0.240（V） | |
| 視野角（H-V） | 170° / 170° | 160° / 160° | 160° / 160° | |
| バックライトMTBF※1 | 15,000 hrs | 50000 hrs | 50000 hrs | |
| Touch | タッチスクリーン | Projected capacitive with USB interface (and-UV / anti-glare coating) |
5-wire resistive with RS-232 interface (anti-glare coating) Projected capacitive with USB interface (and-UV / anti-glare coating) |
Projected capacitive with USB interface (and-UV / anti-glare coating) |
| タッチコントローラー | EETI EXC3146 | PenMount DMC9000 / EETI EXC3146 | EETI EXC3180 | |
| メインボード | CPU | Intel® Celeron🄬 J1900 （quad core, 2.0GHz） | 6th Generation Intel® CoreTM i5 and Celeron🄬 on-board processor |
|
| RAM | Intel® l211 controller | |||
| イーサーネット | 2 x 288-pin 2666 / 2400 MHz dual-channel DDR4 unbuffered DMM slot supporting up to 64GB | |||
| オーディオコーデック | Intel® HD Graphics Gen 9 Engines with 16 low-power exectuion units, support DX 2015, OpenGL 5.X and OpenCL 2.x, ES 2.0 | |||
| ストレージ | 1 x mSATA (E-Window) | 1 x mSATA (E-Window) 1 x 2.5" SATA 3Gb/s HDD bay |
||
| I/Oポート & スイッチ | 1 x RS-232 COM port (RJ-45 connector) 1 x RS-232/422/485 COM port (DB-9 connector)(RI/5V/12V) 2 x USB 3.2 Gen 1 (5Gb/s) 2 x USB 2.0 2 x RJ-45 for GbE LAN 1 x Power switch 1 x Audio port (line-out) 1 x Reset button 1 x AT / ATX switch 1 x 9 - 30V DC lockable power jack |
1 x RS-232 (RJ-45) 1 x RS-232/422/485 (DB-9) 2 x USB 3.2 Gen 1 (5Gb/s) 2 x USB 2.0 2 x GbE LAN 1 x DC jack(12-30V DC) 1 x HDMI 1 x Power switch 1 x Reset button 1 x AT / ATX switch |
||
| E-Window Expansion | N/A | Yes, optional (full-size mini-PCIe slot with PCIe /SATA/USB) |
||
| オーディオ | AMP 2W + 2W (internal speaker) | AMP 3W + 3W (internal speaker) | ||
| カメラ / マイクロフォン | 2-megapixel with low light function, digital microphone | |||
| 無線 | IEEE802.11 a/b/g/n/ac half-size mini-PCIe slot (PCIe signal) | IEEE 802.11 a/b/g/n/ac, Bluetooth V4.1 M.2 slot A + E key 2230 slot (PCIe/ USB signal) |
||
| OSD Function | Software OSD | |||
| 電源 | Power Requirement | 9V - 30V DC | 12v - 30V DC | |
| 消費電力 | 12V@2.3A (Intel@ J1900 CPU with 2GB 1333MHz DDR3L memory) |
12V@3.58A (Intel@ J1900 CPU with 2GB 1333MHz DDR3L memory) |
12V@6A (Intel@ CoreTM i5-6300U CPU with 4GB DDR4 2133 MHz DDR4 memory) |
|
| Physical | Front Panel Construction | PC + ABS Plastic | ||
| Mounting | Panel, Wall, Stand, Arm VESA 75mm x 75mm |
Panel, Wall, Stand, Arm VESA 75mm x 75mm / 100mm x 100mm |
||
| Color | Black C | |||
| 外形寸法(W x H x D）（mm) | 262 x 181 x 42 | 304 x 243 x 44 | 304 x 243 x 58 | |
| Cut-out Dimensions（W x H） | 236 x 149 | 243 x 205 | 272 x 223 | |
| ネット / グロス重量（kgs） | 1.06 / 2.58 | 1.92 / 3.95 | 3 / 5.03 | |
| 動作環境 | 動作温度（℃） （Ambient with air flow） |
-10℃ ～ 50℃ | -20℃ ～50℃ | |
| 保存温度（℃） | -20℃ ～ 60℃ | -30℃ ～ 60℃ | ||
| 湿度 | 10% ～ 95% (結露なきこと） | |||
| IP Level | IP 64 compliant front panel | |||
| Safety and EMC | CE / FCC | CE, FCC, ErP 2009/125/EC | ||
| サーマルソリューション | Fanless | |||
※1：MTBF (Mean time between failures)
