PPC-F-Q370 は AIoT に最適な パネルPC です。
アクセラレーターを搭載できる PCIe ソケットや RAID を構成できる着脱可能な HDD ベイを搭載しています。
製品概要
- 15～24インチ パネル PC
- ソケット：LGA 1151
- インテル® Core™ i7/i5/i3 and Pentium® processor
- Hot-swappable and accessible HDD drive bays (RAID 0/1/5/10 サポート) x 4
- x4 PCIe 3.0 x 2 と x8 PCIe 3.0 x 2
- Dual M.2 2280 PCIe Gen 3.0 x4 NVMe™ SSD support
- QTS-Gateway support

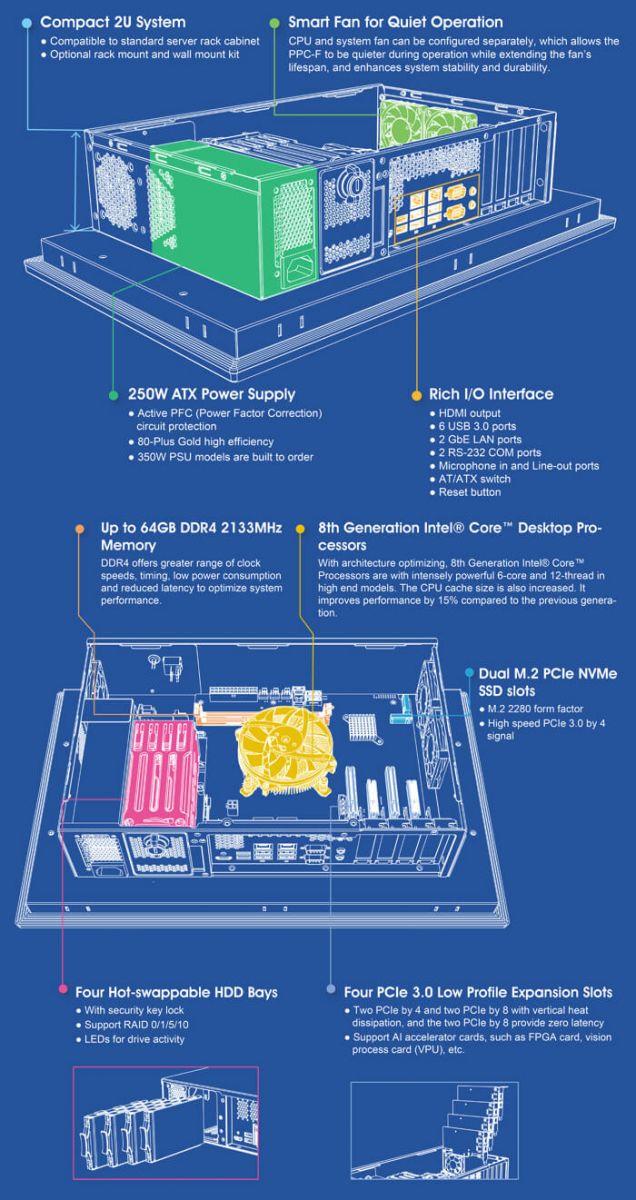

インターフェース

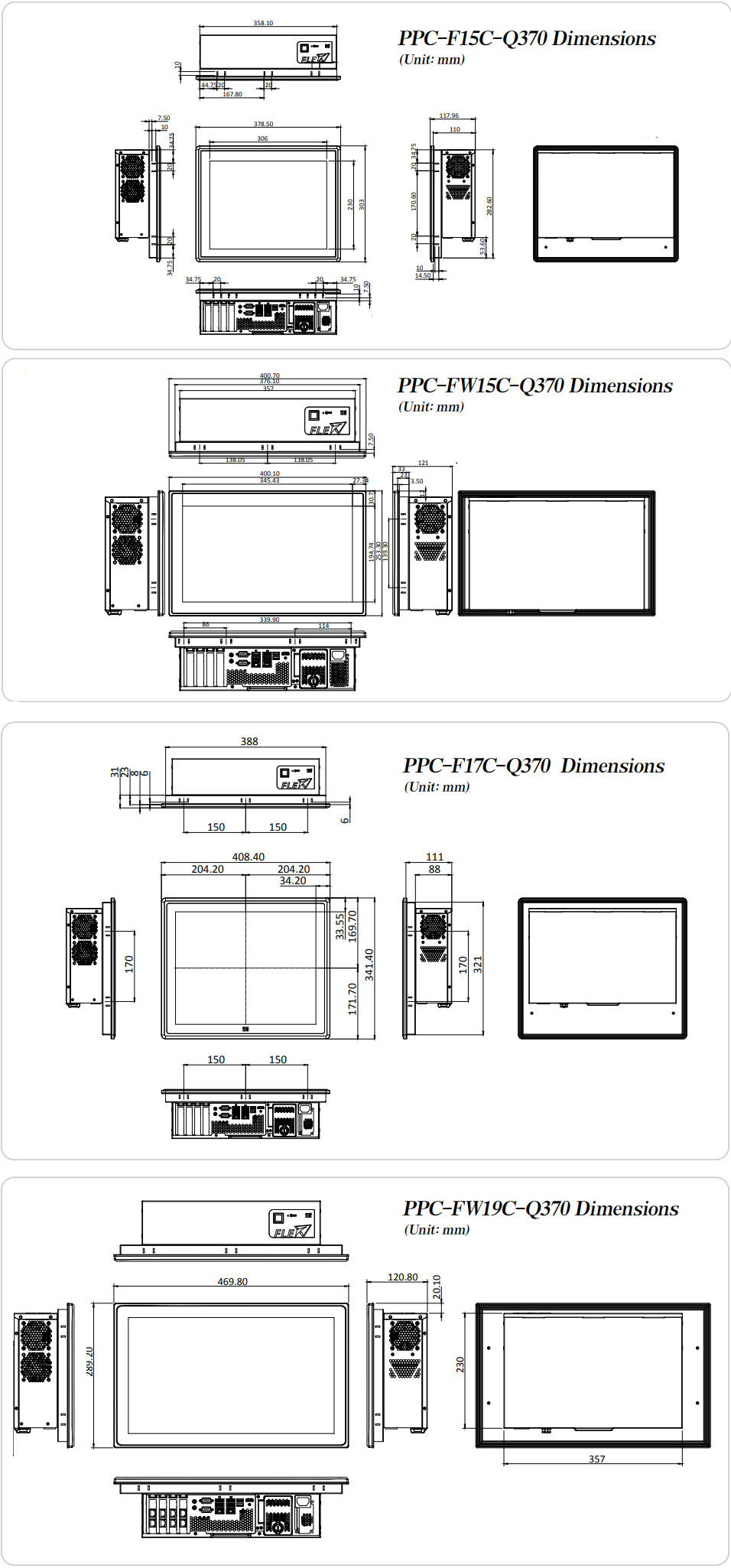

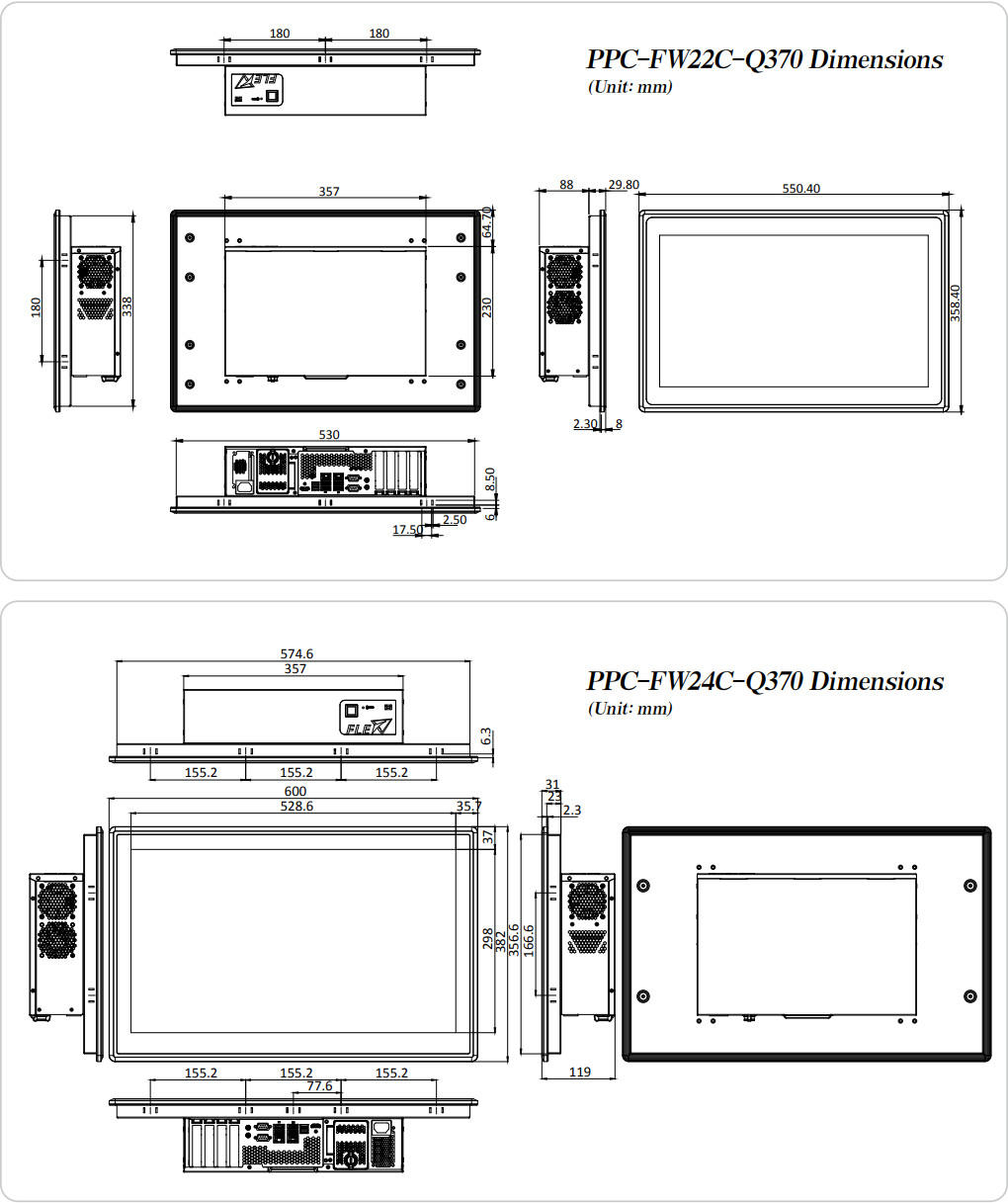

外形寸法
製品スペック
| モデル | PPC-F15C-Q370 | PPC-F17C-Q370 | PPC-FW15C-Q370 | PPC-FW19C-Q370 | PPC-FW22C-Q370 | PPC-FW24C-Q370 | |
| TFT LCD | サイズ | 15" | 17" | 15.6" | 18.5" | 21.5" | 23.8" |
| 解像度（Max） | 1024 x 768 | 1280 x 1024 | 1366 x 768 | 1366 x 768 | 1920 x 1080 | 1920 x 1080 | |
| 輝度（cd/m2） | 450 | 350 | 400 | 400 | 250 | 250 | |
| コントラスト比 | 800：1 | 1000：1 | 500：１ | 1000：1 | 1000：1 | 3000：1 | |
| LCD Color | 16.2M | 16.7M | 16.2M | 16.7M | 16.7M | 16.7M | |
| 視野角（H-V） | 160° / 150° | 170° / 160° | 170° / 160° | 170° / 160° | 170° / 160° | 178° / 178° | |
| バックライトMTBF※1 | 70,000 | 50,000 | 50,000 | 50,000 | 30,000 | 30,000 | |
| タッチスクリーン | PCAP touch with 10-point multitouch, anti-glare coating | ||||||
| メインボード | CPU | 8th Generation Intel® CoreTM i7 / i5 / i3 and Pentium🄬 processor in the LGA 1151 package | |||||
| チップセット | Intel® l211 controller | ||||||
| メモリー | 2 x 288-pin 2666 / 2400 MHz dual-channel DDR4 unbuffered DMM slot supporting up to 64GB | ||||||
| グラフィックエンジン | Intel® HD Graphics Gen 9 Engines with 16 low-power exectuion units, support DX 2015, OpenGL 5.X and OpenCL 2.x, ES 2.0 | ||||||
| イーサーネット | Intel® l211 controller | ||||||
| ストレージ | (1) 4 x Accesible 2.5" STATA 6Gb/s HDD / SDD bay (RAID 0/1/5/10 support) with LED indicator (2) 2 x M.2 2280 PCIe Gen 2.0 x 4 NVMeTM SSD socket |
||||||
| I/Oポート & スイッチ | 1 x HDMI output 2 x GbE LAN 6 x USB 3.2 Gen 1 (5Gb/s) Type-A 2 x RS-232 DB-9 type 1 x Mic in 1 x Line out 1 x AC Power in inlet Power button with power LED (power on =Blue) AT / ATX modes switch Reset button |
||||||
| 拡張スロット | 2 x PCIe 3.0 by 8 (by 16 slot) 2 x PCIe 3.0 by 4 ( maximum card size supported：68 mm x 167 mm |
||||||
| サーマルソリューション | Fanless | ||||||
| 電源 | AC input ATX power supply 1. 250W power supply - Input：250W power supply - Output(max.)：3.3V＠12A、5V@16A、12V@25A、-12@0.3A、+5Vsb＠3A 2. 350W power supply (Build to Order) - Input：115VAC - 264VAC、 50/60Hz - Output(max.)：3.3V@14A、5V@16A、12V@29A、-12V@0.3A、+5Vsb＠3A - Efficiency：Full load (100%) 87%、 Typical load(50%) 90%、 Light load(20%) 87% |
||||||
| ウォッチドッグタイマー | Software Programmable support 1 ～ 255 sec. system reset | ||||||
| Construction | IP Rating | IP66-rated front panel | |||||
| Chassis Construction | Metal Housing | ||||||
| Mouting | Pack / Panel Mount | Panel Mount | |||||
| 外形寸法(L x H x D）（mm) | 378.5 x 303 x 118 | 408.4 x 341.4 x 119 | 400.1 x 253.3 x 121 | 469.8 x 289.2 x 120.8 | 550.4 x 358.4 x 117.8 | 600 x 356.6 x 119 | |
| Cut-out Dimensions（L x H） | 361.1 x 285.6 | 391 x 324 | 379.1 x 232.3 | 447.8 x 267.2 | 533 x 341 | 577.6 x 359.6 | |
| Color | Front Bezel：Cyan-blue (PSM 296C)、 Others：Black C | ||||||
| 動作環境 | 動作温度（℃） （Ambient with air flow） |
-20℃ ～50℃ ( with SSD and up to TDP 65W processor) -20℃ ～ 40℃ ( with HDD or add-on cards without fan) |
|||||
| 保存温度（℃） | -30℃ ～ 60℃ | ||||||
| 湿度 | 10% ～ 95% (結露なきこと） | ||||||
| Vibration | 5 ～ 17Hz、0.1 double amlitude displacement 17 ～ 640Hz 1.5G acceleration peak to peak | ||||||
| Shock | 10G acceleration part to part (11ms) | ||||||
| Safety and EMC | CE & FCC Class A certified | ||||||
※1：MTBF (Mean time between failures)
