WAFER-ULT5 は、多くの I/F を備えた 3.5 インチの CPU ボードです。
製品概要
- フォームファクター：3.5インチ
- CPU:インテル® Core™ i7-8665UE/i5-8365UE/i3-8145UE or Celeron® 4305UE/4205U
- メモリー： DDR4 SO-DIMM (MAX 32GB)
- インターフェース：HDMI x2、LVDS、GbE x3, USB 3.1 x4, USB 2.0 x2,RS-232, RS-232/422/485, Audio など
- 拡張スロット：M.2 A/M, SATA
- 独立した３画面のディスプレイをサポート

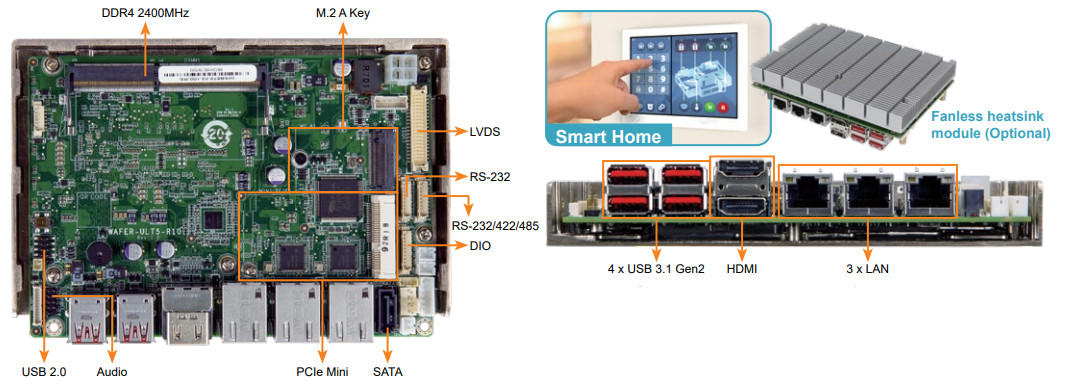

インターフェース

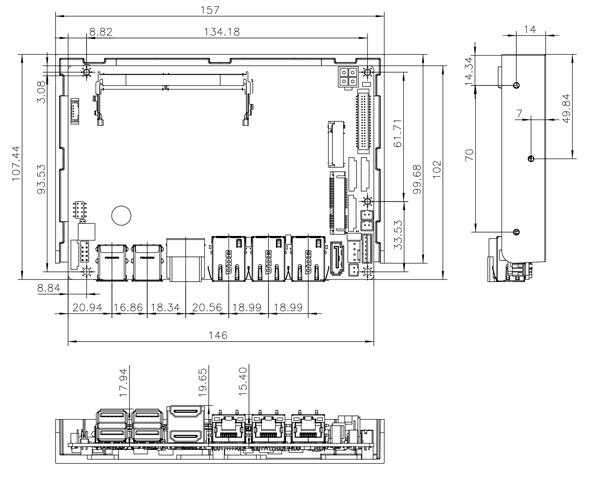

外形寸法
製品スペック
| 仕様項目 | 概要説明 |
| ディスプレイ | |
| ディスプレイ出力 | ●Triple Independent Displays ●2 x HDMI up to 40960x2160@30Hz ●1 x Internal LVDS Up to 1920x1200@60Hz |
| システム | |
| CPU | ●Intel® Core™ i7-8665UE 1.9 GHz (up to 4.4GHz, Quad-core, 8MB cache, TDP=15W) ●Intel® Core™ i5-8365UE 1.6 GHz (up to 4.1GHz, Quad-core, 6MB cache, TDP=15W) ●Intel® Core™ i3-8145UE 2.1 GHz (up to 3.9GHz,Dual-core, 4MB cache, TDP=15W) ●Intel® Celeron® processor 4305UE (up to 2.0GHz, Dual-core, 2MB cache, TDP=15W) ●Intel® Celeron® processor 4205U (up to 1.8GHz, Dual-core, 2MB cache, TDP=15W) |
| 最大メモリ | ●Single 260-pin 2400MHz DDR4 SO-DIMMs support up to 32GB |
| グラフィックコントローラー | ●Intel® UHD Graphics 620 |
| I/Oインターフェース | |
| ディスプレイポート | ●2 x HDMI ●1 x LVDS |
| イーサネット | ●2 x PCIe GbE LAN Intel® i211 controller ●1 x PCIe GbE LAN Intel® i219 controller |
| デジタルI/O | ●1 x 8-bit digital I/O (1x10 pin) |
| オーディオ | ●1 x HD audio (2x5 pin, support 7.1 channel HD audio by AC-KIT-892HD-R10) |
| I/Oインターフェース | ●Expansion(4 x USB3.2 Gen 2) ●Expansion / Front panel(1 x Power LED & HDD LED (1x6 pin) ●1 x Power button (1x2 pin) ●1 x Reset button (1x2 pin)) ●1 x I²C(4-pin connector) ●1 x Internal RS-232(1x9 pin, P=1.25) ● x Internal RS-232/422/485(1x9 pin, P=1.25, Support Auto Flow Control over RS-485) ●2 x Internal USB 2.0(2x4 pin, P=2.0) ●3 x LAN LED(1x2 pin) ●1 x SATA 6Gb/s(5V SATA power connector) |
| 電力 | |
| 入力 | ●12V DC |
| 電源 | ●Support AT/ATX mode |
| 電源ジャック | ●Internal power connector (2x2 pin) |
| 動作環境 | |
| 動作温度 | ●-20°C ~ 60°C |
| 湿度 | ●5% ~ 95%（結露なきこと） |
| 保存温度 | ●-30°C ~ 70°C |
| 外形寸法 | |
| 外形寸法 | ●115mm x 165mm |
| 重量 | |
| 重量 | ●GW:700g / NW:350g |
| 拡張スロット | |
| 拡張スロット | ●1 x M.2 slot with 2230 A key ●1 x Full-size PCIe Mini slot (w/ SATA signal, support mSATA |
| ウォッチドッグタイマー | |
| ウォッチドッグタイマー | ●Software programmable support 1~255 sec. system reset |
| CPUクーラー | |
| CPUクーラー | ●Heatspreader |
| BIOS | |
| BIOS | ●AMI UEFI BIOS |
| 組込みコントローラー | |
| 組込みコントローラー | ●ITE IT8587VG-FX |
| PCIe Mini | |
| PCIe Mini | ●1 x Full-size PCIe Mini slot |
