KINO-DH310 は、小型ながら多くの I/F を備えた Mini-ITX 規格の CPU ボードです。
製品概要
- フォームファクター： Mini-ITX
- ソケット：LGA1151
- 対応CPU：インテル® Core™ i9/i7/i5/i3, Pentium® or Celeron® processor
- メモリー：DDR4 (2666MHz) SO-DIMM x2 (MAX. 64GB)
- インターフェース：HDMI x2、STATA x 2、USB 3.1 x 4、RS-232 x2、 RS-422/485, Audio, DisplayPort(Option)など
- 拡張スロット： M.2 A key, M.2 M key, PCIe(x16), SATA x 2

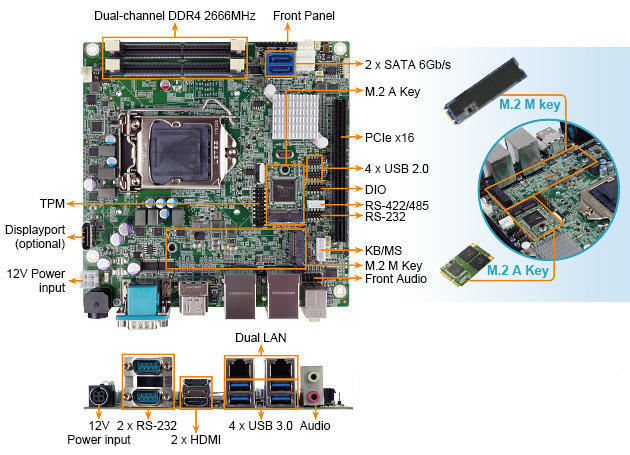

インターフェース

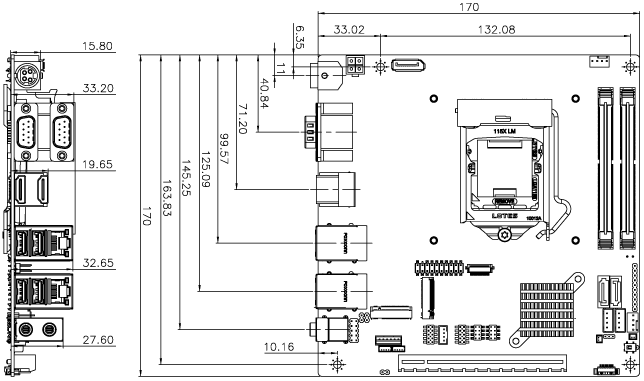

外形寸法
製品スペック
| 仕様項目 | 概要説明 |
| 外形寸法 | |
| 外形寸法 | ●170mm x 170mm |
| ディスプレイ | |
| ディスプレイ出力 | ●Dual independent display ●2 x HDMI (up to 4096x2160@30Hz) ●1 x internal Displayport (up to 4096x2304@60Hz) (optional) |
| 動作環境 | |
| 湿度 | ●5% ~ 95%（結露なきこと） |
| 動作温度 | ●0ºC ~ 60ºC |
| 保存温度 | ●-10°C ~ 70°C |
| 拡張スロット | |
| 拡張スロット | ●1 x PCIe x16 ●1 x M.2 M key (2280, Gen2 PCIe x2 only) ●1 x M.2 A Key (2230, PCIe x1 & USB 2.0) |
| I/Oインターフェース | |
| オーディオ | ●Realtek ALC662 HD codec ●2 x Audio Jack (Lin-out, Mic-in) ●1 x Front audio (2x5 pin) |
| デジタル I/O | ●8-bit digital I/O (2x5 pin) |
| イーサネット | ●LAN1: Realtek RTL8111H PCIe GbE controller ●LAN2: Realtek RTL8111H PCIe GbE controller |
| I/Oインターフェース | ●1 x Front panel(1x10 pin, Power LED, HDD LED, Power Button, Reset Button) ●1 x I²C(1x4 pin) ●1 x Internal RS-232(2x5 pin, P=2.0) ●1 x Internal RS-422/485(1x4 pin, P=2.0) ●4 x Internal USB 2.0(2x4 pin, P=2.0) ●1 x KB/MS(1x6 pin) ●2 x LAN LED(1x2 pin) ●2 x RS-232 ●2 x SATA 6Gb/s(No RAID) ●1 x SMBus(1x4 pin) ●4 x USB 3.0 |
| 電力 | |
| 消費電力 | ●12V@11.32A (Intel® Core™ i7-8700 up to 4.60 GHz CPU with two 8GB 2666MHzDDR4 memory) |
| 電源 | ●DC 12V input ●1 x External DC jack (4-pin DIN) ●1 x Internal power connector (2x2 pin) ●Support AT/ATX mode |
| システム | |
| チップセット | ●Intel® H310 |
| CPU | ●LGA1151 socket supports 8th/9th generation Intel® Core™ i9/i7/i5/i3, Pentium® or Celeron® processor (35W/65W) |
| グラフィックコントローラー | ●Intel® HD Graphics Gen9 Engines with Low power 16 execution unit, supports ●DX11.3/12, OpenGL 4.3/4.4/4.5and OpenCL1.2/2.0/2.1 |
| 最大メモリー | ●Two 260-pin 2666/2400 MHz Dual-Channel DDR4 SDRAM Unbuffered SO-DIMM slots ●supported up to 64GB |
| 重量 | |
| 重量 | ●GW:900g / NW:400g |
