製品詳細

製品名

ワイヤレス給電 トランスミッタ IC

製品型番

DTP9030 , IDTP9035 , IDTP9036

特徴

IDT のワイヤレス給電 トランスミッタ IC は WPC(Wireless Power Consortium)の規格である Qi(チー)に準拠しています。ワイヤレス給電における送電システムを構築するために必要不可欠な構成要素を多数集積しているため、省スペースで送電システムの実現が可能です。さらに、IDT社レシーバ IC と合わせて使用することで独自モードが利用可能になり、最大 7.5 W の給電、Qi 規格以上の異物検出機能、64bit SHA-1 による相互セキュア認証が可能です。

スペック

・IDTP9030

 ・A1コイル対応

 ・供給電圧 :19 ± 1V

 ・動作保証温度範囲:-40℃~+85℃

 ・パッケージ:6.0mm×6.0mm×0.75mm TQFN

・IDTP9035

 ・A5 / A11 コイル対応

 ・供給電圧 :5V ± 5 %

 ・動作保証温度範囲:-40℃~+85℃

 ・パッケージ:6.0mm×6.0mm×0.75mm TQFN

・IDTP9036

 ・A6 コイル対応

 ・供給電圧 :12V ± 5 %

 ・動作保証温度範囲:-40℃~+85℃

 ・パッケージ: 6.0mm×6.0mm×0.75mm TQFN

ターゲット
アプリケーション

モバイル機器の充電器、スタンドなど

・スマートフォン、タブレット端末、音楽プレーヤー、デジタルカメラ、ポータブルゲーム機器

サポート

最適な製品選定とご要求仕様に合わせた設定値の確認をお手伝いします。

ワイヤレス給電 システム概要

DT社 ワイヤレス給電 IC は電力伝送 / 通信 / 制御を ワンチップで実現

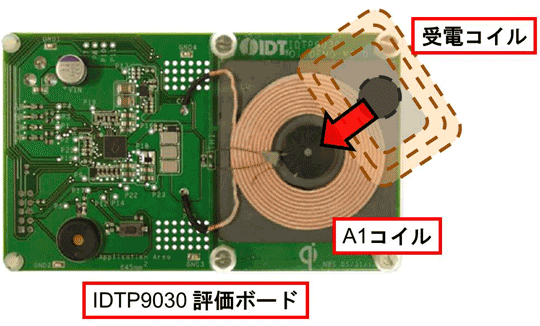

IDTP9030

A1コイル:中心に磁石があり、磁石の力で受電コイルとの位置合わせを行います。

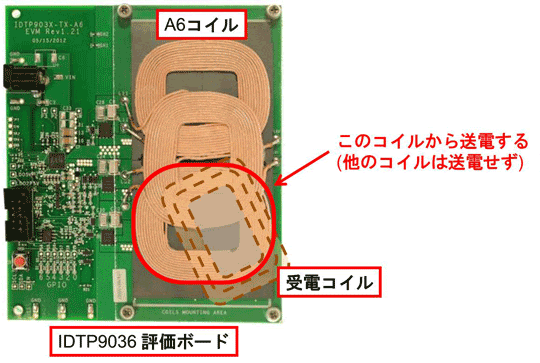

IDTP9036

A6コイル:3つのコイルでレシーバのコイルを検知し、レシーバの中心が最も近いコイルから送電を行います。

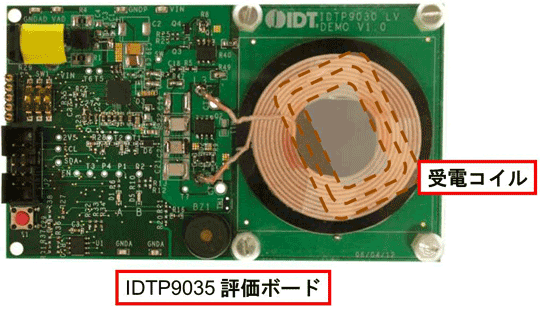

IDTP9035

A5 / A11のコイルに対応し、受電コイルを検知すると送電します。
