Power Deliveryとは

USB2.0/3.0を超えた最大100W（20V/5A)までの電力供給が可能になります。さらには、Alternate Modeでのデータ通信や、データロール（USBホストとデバイスをスワップ）を行うことが可能になります。Power Deliveryの活用により、対応機器の増大、充電時間短縮へ貢献できます。

(参考) 従来：USB2.0＝5V/500mA(2.5W)、USB3.0=5V/900mA（4.5W)

規格	電圧	電流	電力
USB3.0	5V	0.9A	4.5W
USB-C	5V	3A	15W
USB-C PD	9V	3A	27W
USB-C PD	12V	3A	36W
USB-C PD	15V	3A	45W
USB-C PD	20V	3A	60W
USB-C PD	20V	5A	100W

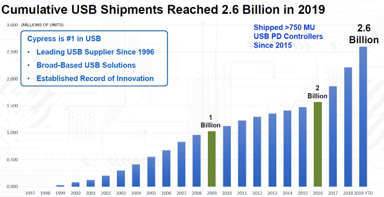

Type-Cの市場動向

Type-Cによりデータ/電力/画像転送をケーブル1本で実現可能であり、近年ではPC/スマートフォンを中心に採用が増加しています。世間で予測されている将来では、5年後には車へのType-C搭載標準化、10年後には既存のすべての電力ポートがType-C充電器/コンセントへ置き換わると言われています。

スマートスピーカーやカンファレンスシステム機器、ウェアラブルカメラ、ゲーム機でのType-C採用も増加傾向にあり、市場投入の波が押し寄せている状況です。

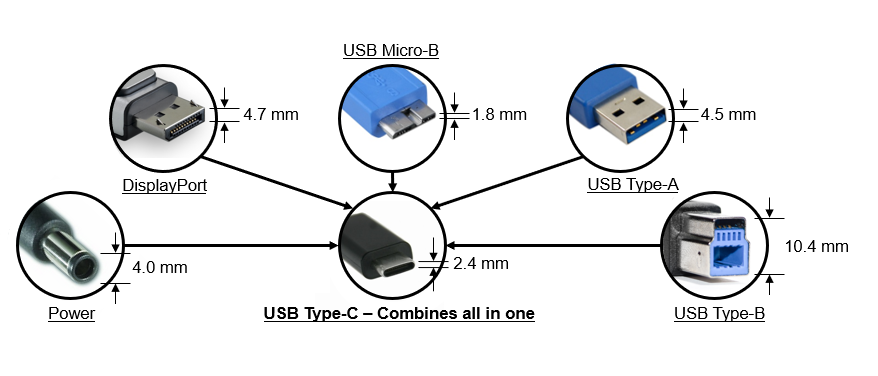

Type-CによりACアダプターのユニバーサル化を実現

既存のACアダプターは個々に独自のコネクタ形状を持ち互換性が無いため、ユーザーは製品購入数に比例してACアダプターの数が増え、管理や廃棄の手間が増えます。

それらの課題解決方法として、Type-Cコネクターを使用することで、真のユニバーサルアダプターを実現可能です。

インフィニオン社のEZ-PDTM BCR製品でお手軽に既存アダプタの置換えが可能に

■EZ-PDTM BCR（CYPD3177）概要

・IC単体で容易にType-CPDプロトコルへ対応

・FW開発を必要とせず開発期間を圧縮

・USBIF認証取得済み

エンジニアが直面するType-C PD設計上の問題

バレルコネクターをType-Cに変換するには深い知識が必要となります。USB PDスタックを実装するためにはファームウェアの開発が必要となります。インフィニオン社のBCR製品は、USB-IFによる認証認定済かつ一般的なType-C アダプターのUSB PDプロファイルをサポートしております。分圧抵抗のみでPDOの設定が可能となるため、ファームウェアの開発が必要無く、開発期間を短縮し、さらには、保護機能の充実によりBOMコスト削減検討も可能です。

■保護機能

・近接するVBUS－CC端子の短絡保護

・オンチップ過電圧保護機能（OVP）

・ESD保護機能（CC, VBUS_IN, DC_OUT, D+, D-, HPI_SDA and HPI_SCL ）

・IEC61000-4-2 level 4C準拠、± 8-kV 接触放電、及び　±15-kV 気中放電

■その他の主な機能

・USB PD 3.0 対応（Programmable Power Supply (PPS) を除く）

・シンクモードのみに対応　Upstream Facing Port (UFP)

・各種PDOをサポート　5V, 9V, 12V, 15V, 19V, 20V, up to 5A

・I2Cによるホスト通信へ対応

・レジスター設定によりPDOの変更が可能　FW等の開発は必要としない

・インダストリアルグレード対応（-40℃～105℃）
