ToF

AFBR-S50シリーズは、最大12.4° x 6.2°の全視野(FoV)内に最大32ピクセルを備えた光学Time-of-Flight原理に基づくBroadcomのマルチピクセル3D距離測定センサープラットフォームです。
クラス最高の周囲光抑制により、すべてのセンサーは100kルクス以上の明るい屋外環境での使用に適しています。


すべてのモジュールタイプは、12.4mm x 7.6mm x 7.9mmの小型サイズで完全にドロップイン互換性があり、5Vの単一電源を使用し、クロックソースを内蔵しています。
データは、シリアルペリフェラルインターフェイス(SPI)を使用して転送されます。

システムヘルスモニタリングは、内蔵電圧および温度センサーと、洗練されたフィードバック(リファレンスピクセル)を備えた33番目のピクセルによってサポートされています。

センサーファミリは、豊富な構成および評価機能を備えたARM Cortex M0+以上向けの包括的なソフトウェア開発キットによってサポートされています。

マイクロコントローラの種類と評価対象ピクセル数に応じて、最大3kHzのフレームレートがサポートされます。
最大100Hzのフレームレートでは、デュアル周波数モード(DFM)を使用することで、明確な距離を最大100mまで延長できます。

特徴

サイズ 12.4mm x 7.6mm x 7.9mm(L x W x H) ※1円玉に乗るくらいの大きさ
レーザー光源 VCSEL 850nmまたは650nm
受光部

4x8= 32個のAPDを配置、物体の有無、距離、動きの検出が可能
※APD 4x8と最大32ピクセル品のため、画像処理には向きません。

検出距離 最大100mまで延長可
フレームレート 最大3kHz
インターフェース SPI
動作温度範囲 -20℃~70℃
視野角 12.4°x6.2°~0.4°x0.4°
Active時消費電力 165mW~185mW(Typ)
電源 4.5V~5.5V

取り扱い製品型番

・AFBR-S50MV85G  ・AFBR-S50LV85D
・AFBR-S50MX85I   ・AFBR-S50MV85I
・AFBR-S50MV68B  ・AFBR-S50LX85D

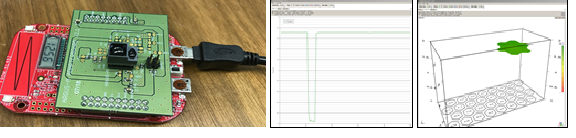

評価ボード

型名:AFBR-S50MV85G-EK
ToF(型名:AFBR-S50MV85G)を使用した評価用ボードになります。

MacnicaMouser

本製品は小ロットからMacnicaMouserにて購入可能です。
