製品概要

Bourns® SSD シリーズは、シャント抵抗と 24bit ADC を内蔵したデジタル電流センサーです。検出した電流値をデジタル化して CANBus または RS485 インターフェースから直接出力できる構成が特長で、外付けの ADC や絶縁回路を追加することなく電流測定を実現します。大規模エネルギー貯蔵システムや再生可能エネルギー発電インフラのような過酷な産業環境下でも、高い精度と優れた安定性、そして電気的絶縁性能を提供するよう設計されています。

また、このデジタル電流センサーは、ビルオートメーション設備や EV 充電ステーションといったバッテリー関連の電源管理にも適しており、温度変動や長期使用を伴う環境でも安定した測定性能を維持します。これにより、産業用電源監視からインフラ設備まで、広範な分野での電流検出ニーズに応えられる設計となっています。

製品特長

電流検出に加えて Bus 電圧計測にも対応

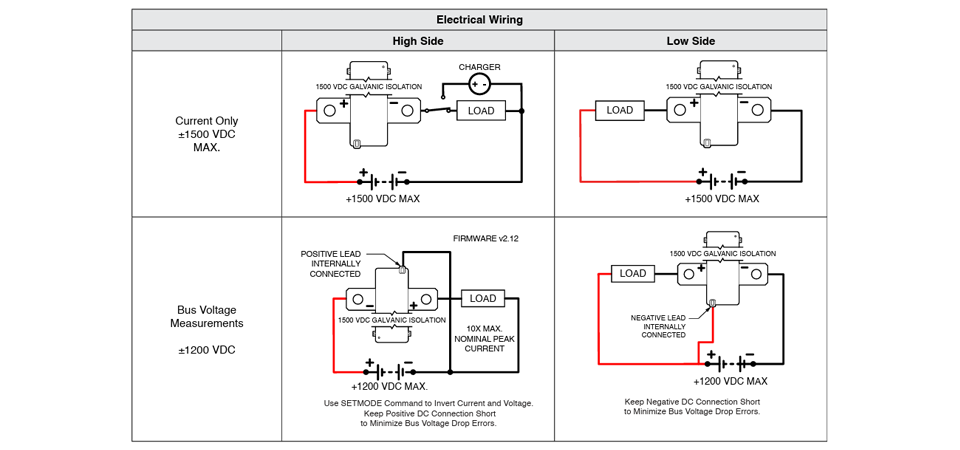

SSD シリーズは、電流検出に加えて Bus 電圧の計測にも対応しています。下図の配線図では、電流のみを測定する構成に加え、Bus 電圧測定用の接続例が High Side/Low Side の両方で提示されており、±1200 VDC の電圧計測に対応した接続方法が示されています。また、Bus 電圧計測時は内部で電圧リードが接続される構成が用いられており、動作モードや接続ポイントを切り替えることで、電流とバス電圧の両方を一つのデバイスで監視できるよう設計されていることが分かります。

※Bourns 社より提供

製品ラインアップ

SSD シリーズは、用途に応じて選択できる 3種類の電流検出レンジをラインアップしています。いずれのモデルも、CANbus または RS-485 インターフェースに対応しており、産業用ネットワークに容易に統合できます。

外観図とインターフェース構成

SSD シリーズの外観と、CANBus / RS‑485 インターフェースのコネクター構成を以下に示します。装置への実装時に必要となる外観形状やコネクター位置、取り付け方向などを確認いただけます。

外観図

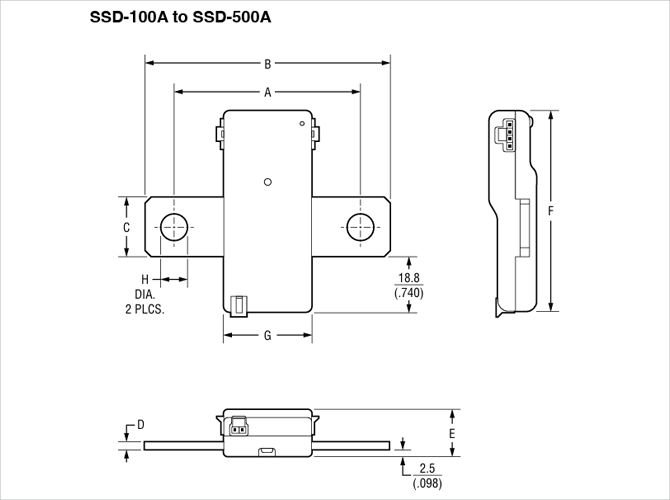

左図は、SSD‑100A〜500A の外観図で、各モデルの取り付け穴位置や端子形状を示しています。

インターフェース構成

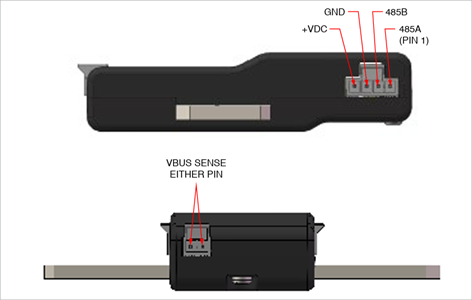

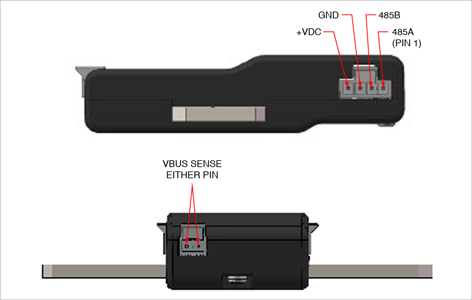

SSD シリーズのコネクター構成を左図に CANBus、右図に RS‑485 として示します。各インターフェースの端子配置や接続方向を確認でき、機器への組み込み時に必要となる物理的な接続レイアウトの把握に役立てることができます。

対象アプリケーション

• バッテリーシステム
• 再生可能エナジーシステム
• モーター駆動
• EV 用チャージャー
• CANBus インターフェースを使用する製品
• RS-485 インターフェースを使用する製品
