製品概要

Bourns SSA‑2 シリーズは、シャント抵抗を内蔵したアナログ電流センサーで、ホール効果方式と比較して外部磁界の影響を受けにくく、電流測定の安定性に優れています。アナログ方式の特長により、全電流レンジにわたって ±0.1％ の検出精度と ±0.1％ のリニアリティーを目指した高い性能を実現できる設計となっており、温度ドリフトの影響を受けにくい安定した電流検出が可能です。

さらに、シャント抵抗をセンサー内部に取り込んだ構造により、基板上でのシャント配線が不要となり、レイアウト設計が容易になる点も大きな特長です。高精度・高安定性を求めるバッテリーシステム、再生可能エネルギー設備、モーター駆動など、多様なアプリケーションに適した電流センシングソリューションです。

製品特長

出力電圧 vs 温度特性

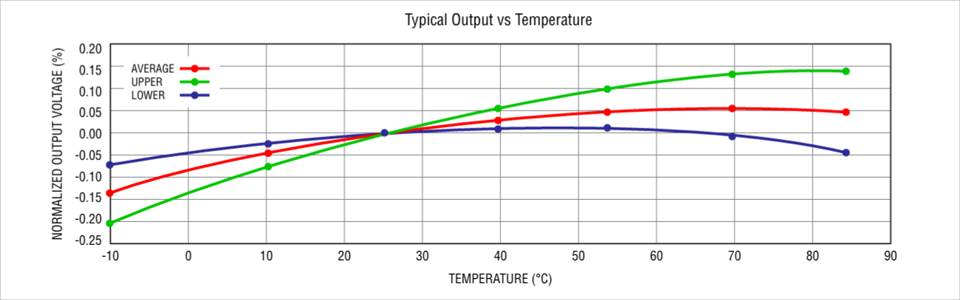

下図は、SSA‑2 シリーズの出力が温度変化に対してどのように変動するかを示した温度特性グラフです。温度が変わっても出力の変動が小さいため、温度ドリフトの影響を受けにくく、産業環境でも安定した電流検出が可能であることが分かります。

シャント抵抗内蔵によるレイアウト容易化

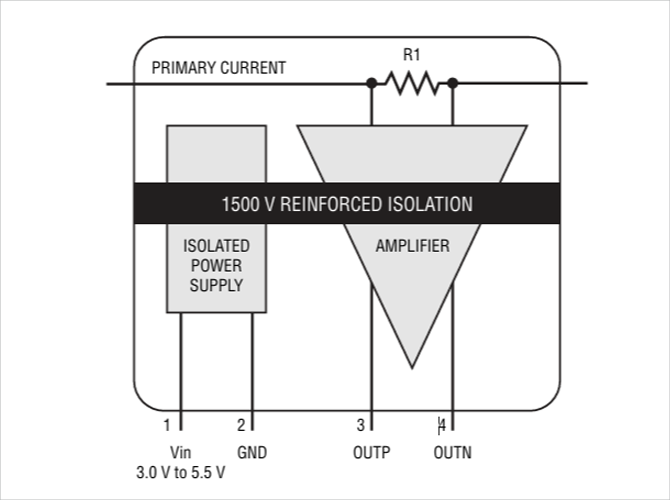

左図は、SSA‑2 シリーズがシャント抵抗を IC 内部に取り込んだ構造を示しています。従来のように基板上へシャント抵抗を実装し、太い電流ラインを配線する必要がないため、高電流経路のレイアウト負荷が大幅に低減されます。

この構造により、配線距離の短縮やノイズ要因の削減が可能となり、電流検出回路の設計が容易になる点が SSA‑2 シリーズの特長のひとつです。

製品ラインアップ

SSA‑2 シリーズは、用途に応じて選択できる 4種類の電流検出レンジをラインアップしています。

外観図と外観寸法

SSA‑2 シリーズは、内部にシャント抵抗を一体化したモジュール構造を採用しており、基板や筐体に組み込みやすい形状が特長です。SSA‑2‑100A〜500A と SSA‑2‑1000A の外観図および外観寸法を示します。

外観図

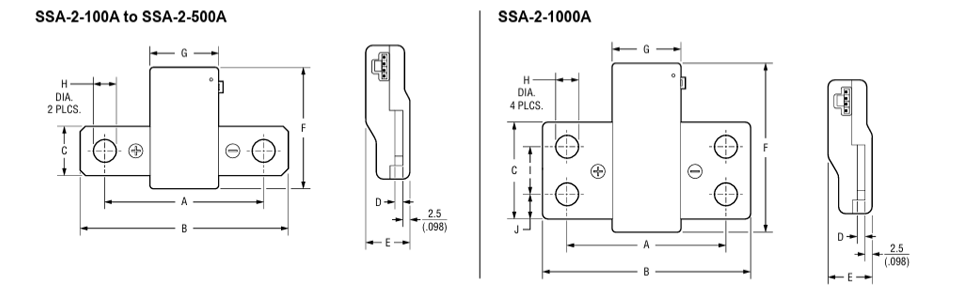

下図は、SSA‑2 シリーズの外観図で、各モデルの取り付け穴位置や端子形状を示しています。SSA‑2‑100A〜500A と SSA‑2‑1000A で形状が若干異なるため、実装前に形状確認にご利用いただけます。

外観寸法

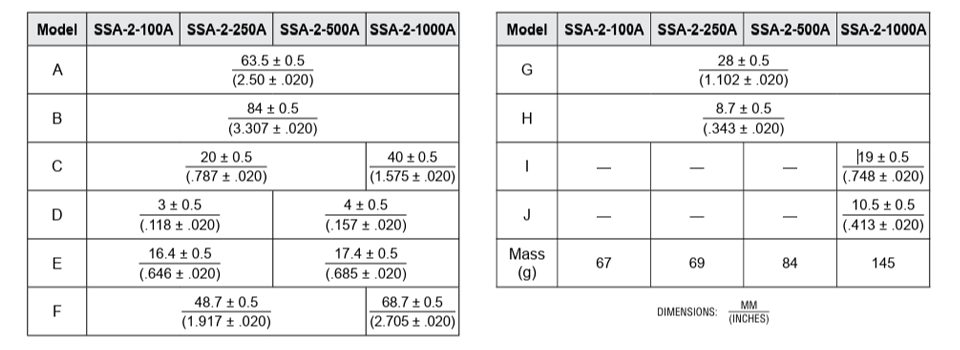

下図は、SSA‑2 シリーズ各モデルの外形寸法を示した図です。基板設計や筐体設計、クリアランス確保、放熱設計など、実装検討に必要となる寸法情報を確認できます。

対象アプリケーション

• バッテリーシステム
• 再生可能エナジーシステム
• モーター駆動
• EV 用チャージャー
• CANBus インターフェースを使用する製品
• RS-485 インターフェースを使用する製品
