Arduino® UNO Q - Arduino by Qualcomm

製品概要

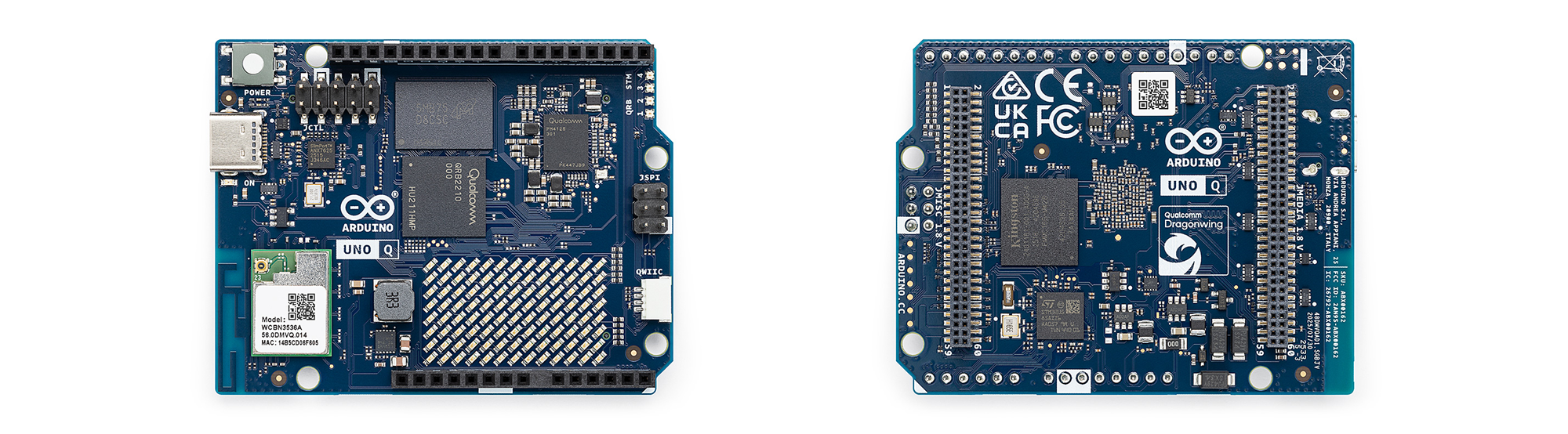

Arduino® UNO Qは、Debianベースの完全なLinux環境で動作するQualcomm® Dragonwing™ QRB2210システムオンチップ(SoC)と、STMicroelectronics® STM32U585マイクロコントローラー(MCU)を、コンパクトなUNOフォームファクターに統合したデュアルアーキテクチャプラットフォームです。高性能コンピューティングとリアルタイム制御を組み合わせ、エッジAIアプリケーションに求められるパワーと汎用性を実現します。

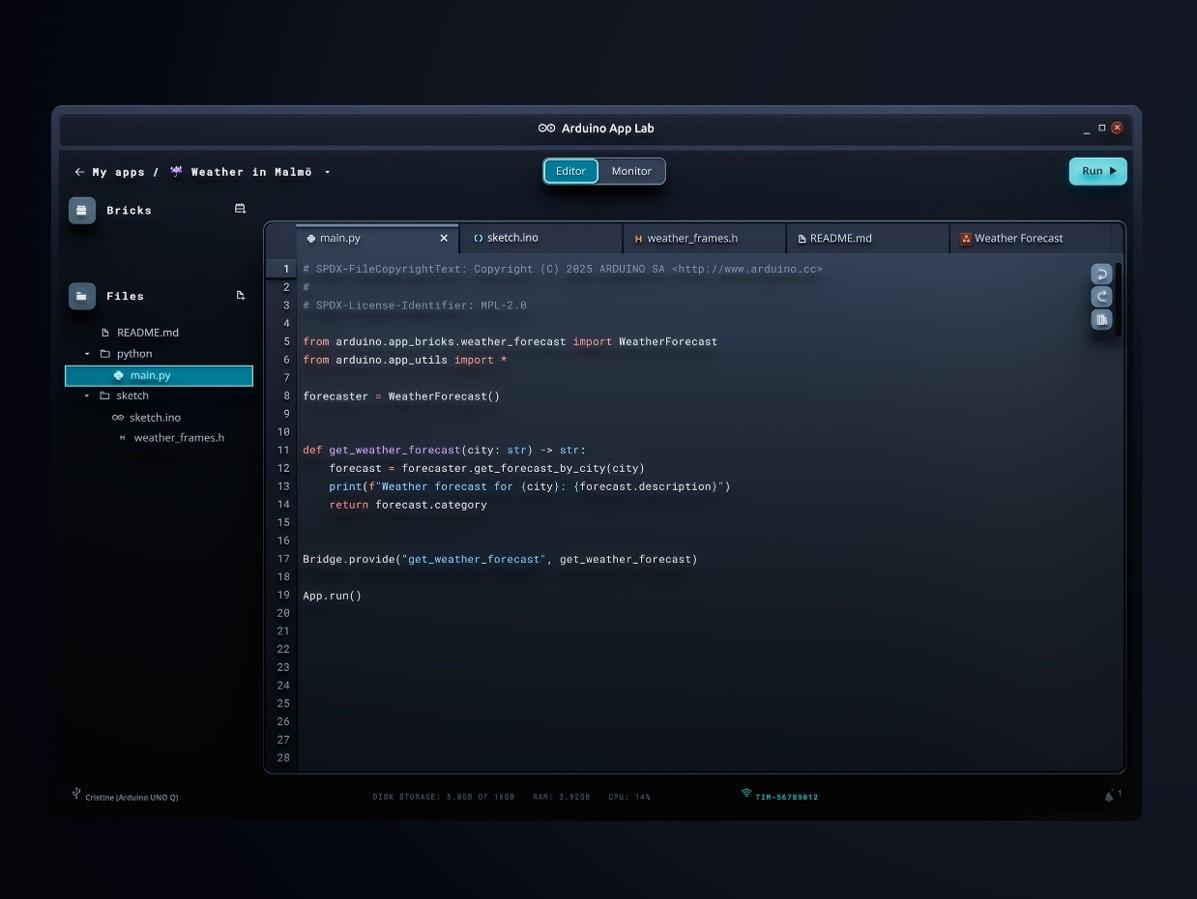

Arduino App Labにより、Pythonアプリケーション・Arduinoスケッチ・AIモデルを単一のワークフローに統合可能。AI駆動のビジョン/サウンドソリューションから高度なスマートホームシステムまで、幅広い用途に活用できる次世代組み込みプラットフォームです。
MCUサブシステムの開発には、Arduino IDEまたはArduino CLIを組み込んだVS Code等のエディターを自由に選択できます。

プロセッサー仕様

Qualcomm Dragonwing™ QRB2210 (SoC)
　・クアッドコア Arm® Cortex®-A53 @2.0GHz

　・Adreno GPU（3Dグラフィックスアクセラレーター）

　・デュアルISP（13MP+13MPまたは25MP）@30fps

STM32U585 Arm® Cortex®-M33 (MCU)

　・Arm® Cortex®-M33最大160MHz

　・フラッシュメモリー 2MB

　・SRAM 786kB

　・浮動小数点演算ユニット(FPU)

主な機能

Debian Linux OS
内蔵のDebian Linux環境により、追加ハードウェア不要で使い慣れたLinux開発環境を利用可能。

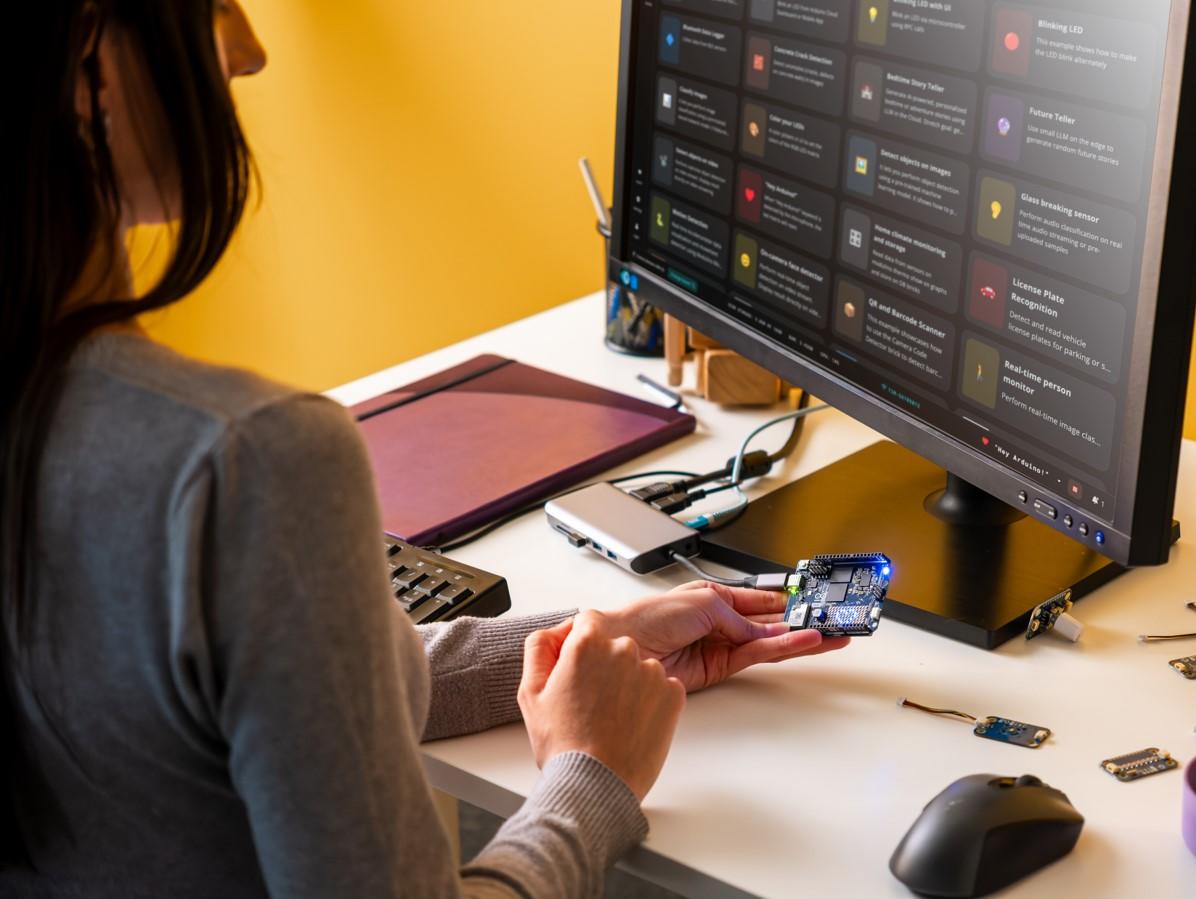

シングルボードコンピューターとしての利用
・USB-Cドングル（外部電源供給対応）を接続することで、以下のデバイスを利用可能。

・HDMIディスプレイ

・マウス・キーボード

・USBカメラ

・USBドライブ

・Ethernetケーブル

・microSDカード

・USBマイク・ヘッドフォン

※4GB RAMモデルを推奨

無線接続（WCBN3536Aモジュール）

・Wi-Fi® 5 デュアルバンド（2.4 / 5GHz）、オンボードアンテナ

・Bluetooth® 5.1、オンボードアンテナ

RPC (Remote Procedure Call)

内蔵RPCライブラリ（Arduino Bridge）により、Linuxで動作するMPUとマイクロコントローラーを連携させ、双方の環境でパワフルかつレスポンシブなアプリケーションを構築可能。

開発環境

・Arduino App Lab：MPU・MCUの両方を統合開発可能。フル開発体験に推奨

・Arduino IDE 2.0+：MCUのプログラミングに対応

詳細仕様

Board
Name	Arduino® UNO Q
SKUs	ABX00162	Memory	2 GB RAM / 16 GB eMMC
	ABX00173	Memory	4 GB RAM / 32 GB eMMC
Microprocessor Unit
Module	Qualcomm Dragonwing™ QRB2210
CPU	Quad-core Arm® Cortex®-A53 @ 2.0 GHz
GPU	Adreno 702 GPU @ 845 MHz \| 3D graphics accelerator
ISP	2x Image Signal Processor (13 MP + 13 MP or 25 MP) @ 30 fps
Operating System	Debian Linux OS with upstream support
Memory	Storage	16 GB (ABX00162) or 32 GB (ABX00173) eMMC
	RAM	2 GB (ABX00162) or 4 GB (ABX00173) LPDDR4
Pins	Digital I/O Pins	12x exposed on JMISC
Media Interfaces	Audio	Microphone IN / Headphone OUT / Line OUT and Ear OUT on JMISC header
	Video	Video output support via USB-C, HDMI display (through USB-C dongle) and MIPI DSI bus on JMEDIA header
	Camera	Support for USB cameras via a USB-C dongle, plus dual MIPI CSI interfaces available through the JMEDIA header.
User Interfaces	RGB LED	Yes (2x)
	Power Button	Yes
Microcontroller Unit
Core	STM32U585 Arm® Cortex®-M33 up to 160 MHz
Operating System	Arduino Code on Zephyr OS
Memory	Flash	2 MB
	SRAM	786 kB
Pins	Digital I/O Pins	47x (22x exposed on JANALOG/JDIGITAL, and 25x on JMISC)
	ADC	14-bit	6x analog inputs on JANALOG
	DAC	12-bit	Yes (2x)
	PWM pins	6x (shared with GPIOs)
	OPAMP	Yes (2x)
	External interrupts	Yes (16x assignable to GPIOs)
Communication	USART	Yes (3x)
	UART	Yes (2x)
	I2C	Yes (4x)
	SPI	Yes (3x)
	CAN	Yes (1x FDCAN)
	SAI	Yes (2x)
	PSSI	Yes (1x)
User Interfaces	RGB LED	Yes (2x)
	LED Matrix	Yes (8x13)
Radio Module
Module	WCBN3536A
WiFi	Wi-Fi® 5 Dual-band 2.4/5 GHz with onboard antenna
Bluetooth	Bluetooth® 5.1 with onboard antenna
USB
USB-C®	With host/device role switching, power role switch and video output
Voltage	+5 VDC max at 3 A
Power
USB-C®	+5 VDC max at 3 A to power the board.
Input voltage (VIN)	7 - 24 VDC
I/O operating voltage	+3.3 VDC MCU (+5 VDC tolerant) \| +1.8 VDC MPU
DC Current per I/O Pin	20 mA (JANALOG and JMEDIA)
Special Connectors
Qwiic	Yes, for I2C (3V3)
JCTL	Yes, MPU Remote Debug connector
Dimensions
Width	53.34 mm
Length	68.58 mm

購入希望の方はこちら

Arduino UNO Qは、半導体・電子部品の通販サイトであるMacnica-Mouser（マクニカマウザー）で購入できます。
下記製品名をクリックするとMacnica-Mouserページへ遷移します。

Arduino® UNO Q (2 GB RAM / 16 GB eMMC)

Arduino® UNO Q (4 GB RAM / 32 GB eMMC)
