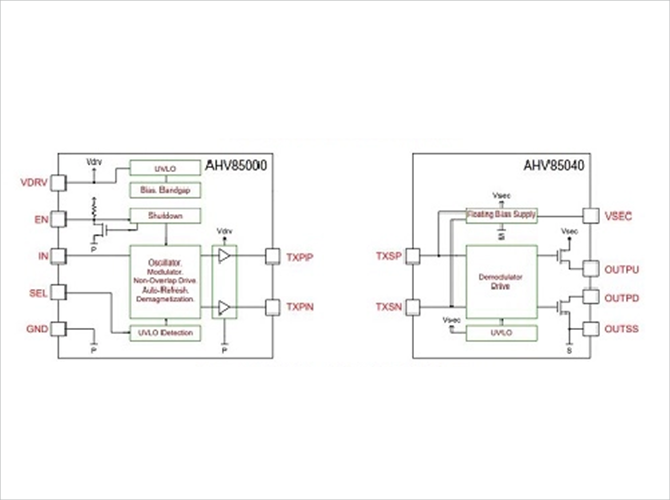

AHV85000/AHV85040 ブロック図
ブロック図

AHV85000 と AHV85040 は、GaN FET 用絶縁ゲートドライブのコスト最適化ソリューションを提供するデュアル チップセットです。推奨外付けトランスのいずれかと組み合わせることで、複数のアプリケーションやトポロジーの GaN FET に最適なセルフパワー絶縁型ゲートドライブ・ソリューションを提供します。E モード GaN(6V駆動)やカスコード GaN(12V駆動)など、それぞれ異なる駆動電圧とゲート電荷特性に最適化された推奨 3rdパーティー製トランスを選択できます。

チップセットは、PWM 信号とゲート・バイアス電力の両方を外部トランスを通して伝送するため、外部ゲート・ドライブ補助バイアス電源やハイサイド・ブートストラップは不要です。これにより、システム設計が大幅に簡素化され、総コモンモード容量の合計が減少するため、EMI が低減されます。また、スイッチング電源トポロジーのどの位置でもフローティングスイッチを駆動することができます。

製品特長

・単一の外部絶縁トランスを介して PWM 信号とバイアス電力の両方を伝送
  - ハイサイドブートストラップ不要
  - 外部の 2次側バイアス不要
・50ns の伝搬遅延(推奨トランス使用時)
・プルアップ (2.8 Ω) とプルダウン (1.0 Ω) の独立したドライブ出力ピン
・供給電圧:7V < VDRV < 13.2V
・1次側 VDRV と 2次側 VSEC の低電圧ロックアウト
・高速応答のイネーブルピン
・継続的な ON 機能:IN のリサイクルやブートストラップコンデンサーの再充電不要
・CMTI:100 V/ns dv/dtより高い耐性(推奨トランス使用時)
・4mm または 8mm より長い沿面距離(推奨トランス使用時)
・安全規格認証
  - UL1577 に基づく 5kV RMS VISO
  - 最大 8kV pk VIOTM 過渡絶縁電圧
  - 最大 1kV pk 動作絶縁電圧

対象アプリケーション

  • AC-DC および DC-DC コンバーター:トーテムポール PFC、LLC ハーフ/フルブリッジ、SR ドライブ、マルチレベルコンバーター、位相シフトフルブリッジ、ハイサイドスイッチ
  • 三相:ウィーン整流器、T 型インバーター
  • 産業:輸送、ロボティクス
  • 電力インフラ:マイクロインバーター、ソーラー
