製品概要

アプリケーション例

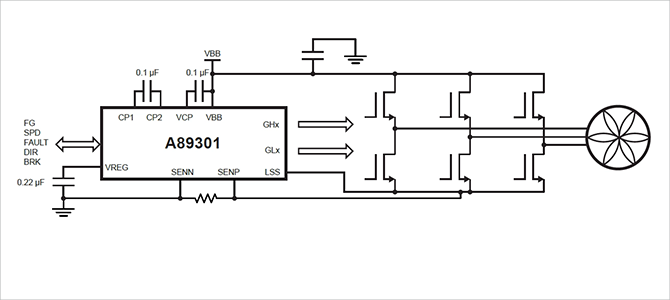

A89301 は、5.5V から 50V で動作する 3相センサーレスブラシレス DC(BLDC)モータードライバー(ゲートドライバー)で、Allegro の最初の QuietMotion ソリューションの一つです。A89301 は、天井扇風機、台座扇風機、浴室排気扇、ハイエンド家庭用電化製品のファンやポンプに最適です。

最高の効率と音響ノイズ性能を実現するために、フィールド指向制御(FOC)アルゴリズムが完全に統合されています。このデバイスは、静止状態、回転状態、さらには逆回転状態においてもモーターの始動性能を最適化します。

モーターの速度はアナログ、PWM、または CLOCK 入力で制御されます。クローズドループ速度制御はオプションであり、RPM とクロック周波数の比率はプログラム可能です。

モーターの定格電圧、定格電流、定格速度、抵抗、および起動設定を設定するためのシンプルなI2Cインターフェースが提供されています。I2C インターフェースは、オン/オフ制御、速度制御および速度の読み取りにも使用されます。

A89301 は、24 ピンの 4mm × 4mm QFN パッケージ(サフィックス ES)で提供され、露出したサーマルパッドを備えています。このパッケージは鉛(Pb)フリーで、すずメッキリードフレームです。

製品特長

  • コード不要のセンサーレスフィールド指向制御 (FOC)
  • 速度制御とステータス読み取りのための I2C インターフェース
  • 超静音の低速運転
  • 独自の逆回転防止高速起動
  • 静音運転のためのソフトオン・ソフトオフ (SOSO)
  • アナログ / PWM / クロックモード速度制御
  • クローズドループ速度制御
  • ロック検出
  • 設定可能な電流制限 回転起動動作
  • 短絡保護 (OCP)
  • ブレーキおよび方向入力
  • 調整可能なゲートドライブ

対象アプリケーション

  • 天井扇風機
  • 台座扇風機
  • 浴室排気扇
  • ハイエンド家庭用電化製品
