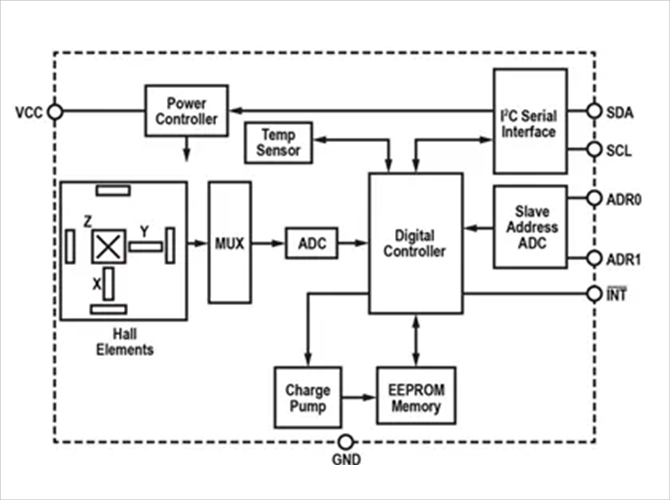

ALS31300 ブロック図
ブロック図

ALS31300 3軸リニアホール効果センサー IC は、X、Y、Z の各軸の磁場強度に比例した 12ビットのデジタル出力ワードを出力します。静止出力値(磁場がゼロの場合)はスケールの中心です。ALS31300 はジョイスティックモードで予め設定されて出荷され、これにはプッシュダウン機能またはシングルエンドの X、Y、Z モードが含まれます。シングルエンド設定のデバイスは 3D リニア検出または 2D アングル検出の用途に適し、以下の感度の動作範囲に工場でプログラムされています。感度温度係数は予めプログラムされ、ネオジム磁石のドリフトプロファイルに対応します。
 ・感度の動作範囲:±500G、±1000G、±2000G

ALS31300 には I2C インターフェースを搭載し、幅広いアプリケーションに容易に組み込めます。I2C アドレスは外部抵抗(アドレス 16個)または I2C 経由で EEPROM にプログラム(アドレス 127個)でき、同じバス上に複数のデバイスを置けます。ALS31300 は、また 78ビットのユーザー EEPROM があります。

ALS31300 は堅牢なジョイスティックデザインを可能にし、ポテンショメーターを用いたジョイスティックモジュールに置き換わります。磁石式ジョイスティックは薄くなり、システム電力を抑えてバッテリー動作のアプリケーションに適し、ジョイスティックのウェイクオンモーションにも対応します。バックバイアス磁石を用いると、ALS31300 は磁気的ゼロ点復帰、つまりジョイスティックの取り外しができます。

ALS31300 の電力マネージメントはさまざまな設定が可能で、電源電流と動作性能をシステムレベルで最適化できます。スリープモードでの消費電流はわずか 14nA (typ.) で、ALS31300 は、電池動作型のポータブルアプリケーションに最適です。

ALS31300 は、3mm × 3mm × 0.8mm の 10ピンの DFN パッケージ (“EJ”) で提供します。この省スペース型パッケージは鉛フリーの 100% 無光沢錫めっきのリードフレームを用いています。

製品特長

・ジョイスティック位置の X、Y 軸位置検出
・プッシュダウンモーションの Z 軸位置検出
・ジョイスティックのゼロ復帰のバックバイアス磁石と共に動作可能
・バッテリー駆動、低電圧アプリケーションに最適
  - 2.65 ~ 3.5V の単一電源動作
  - 1MHz I2C 対応、最低 1.8V
  - スリープ時 ICC 14nA (typ)
  - 低電力デューティーサイクルモードで 12μA ~ 2mA の ICC (typ)
・システム統合を容易にする業界標準の I2C インターフェース
  - 最大 1MHz (Fast Mode+) の I2C 通信
  - 外付け抵抗分割器での選択可能アドレス 16個
  - EEPROM で設定可能なアドレス 127個
オンチップの EEPROM
  - 工場出荷時設定、ユーザー設定を格納
  - 78ビットのユーザー EEPROM メモリー
  - オンチップチャージポンプでプログラム容易
・10ビットのENOB (Effective Number of Bits) を備えた柔軟な 12ビット ADC
・1% (typ) 精度の工場出荷時調整済み感度オプション(±500G、±1000G、±2000Gフルスケール入力)
・温度センサー内蔵
・広範な周囲温度範囲:–40℃ ~ 85℃
・10ピン 3mm×3mm×0.8 mm DFNパッケージにより、薄型、高密度の PCB 設計およびスペースに制約のあるアプリケーションに実装可能

対象アプリケーション

  • バルブ/ルーパーのポジション検出
  • 液体レベルの検出
  • ジョイスティック
  • モーターコントロールのフィードバック
  • エンコーダー
