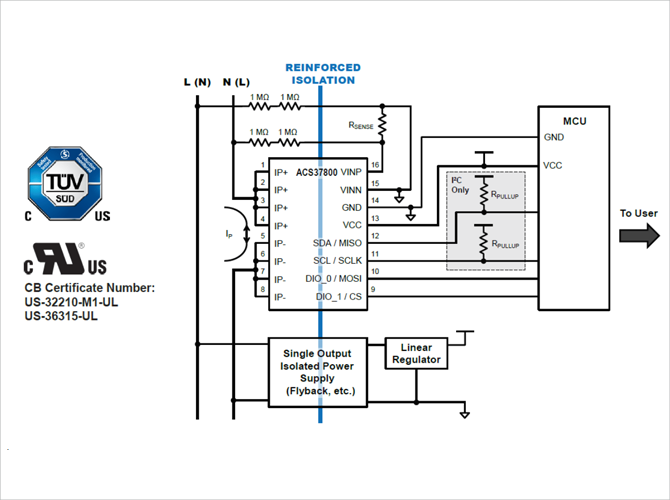

一般的なアプリケーション図
一般的なアプリケーション図

AC 電源監視または DC 電源監視をデバイスに追加する必要がある場合、ACS37800 電源監視 IC はタスクを大幅に簡素化します。デバイスのコアに統合された Allegro MicroSystems社の電流センサー技術は、ホール効果とガルバニック絶縁を活用しており、余分の基盤スペースを必要とせずに絶縁強化を実現します。マイクロコントローラーユニットと同じ電源で駆動する場合、複数の電源やデジタル絶縁 IC が不要になるため、プリント回路基板 (PCB) のサイズを削減できます。

絶縁電流は、導体が組み込まれた磁場を差動的に検出する 2つのホール プレートによって測定されるため、外部のセンサー抵抗器、変流器、Rogowski コイルを必要としません。この検出スキームにより、PCB サイズをさらに削減でき、浮遊磁場によって生じるエラーを除去する、高度に統合された電源監視 IC を実現できます。

複数のパラメーターはユーザーがプログラミングできます。これには、時間またはチャンネルおよびフォールトレベルの平均化およびゼロクロスが含まれます。さらにすべてのセンサー機能と主要な電源測定は、I2C インターフェースまたは SPI を介して読み出すことができます。また、電圧または電流のゼロクロス(調光アプリケーションに最適)および高速過電流フォールト(短絡の検出)向けの 2つの専用ピンを構成して、Vrms に不足/過電圧のフラグを立てることができます。グラフィカルなユーザーインターフェース(Allegro MicroSystems 社のソフトウェアポータルでダウンロード可能)を使用すると、デバイス構成を促進できます。

ACS37800 は 2つのバリアント、表面実装 SOIC16 幅広、鉛 (Pb) フリーパッケージで提供されます。MA は 0.85mΩ 内部導体抵抗を、MC は 0.265mΩ 内部導体抵抗を備えています。

ACS37800 は、工場出荷前に完全に較正されています。さらにアプリケーションで較正することで、精度を向上させることができます。

製品特長

  • ユーザープログラマブルな VRMS 不足/過電圧ピン
  • 専用の電圧または電流ゼロクロス ピン
  • ユーザープログラマブルな過電流フォールト (OCF)
  • I2C または SPI 通信
  • 電圧、電流、電力の 3つの出力のうち 2つでプログラム可能な平均化

対象アプリケーション

  • IoT デバイスの電力消費追跡(スマート レセプタクル)
  • スマート照明
  • サーバーおよび通信電力
  • 災害復旧に使用されるポータブル太陽光発電/エネルギーシステム
  • 非対称 AC 波形アプリケーション
