製品概要

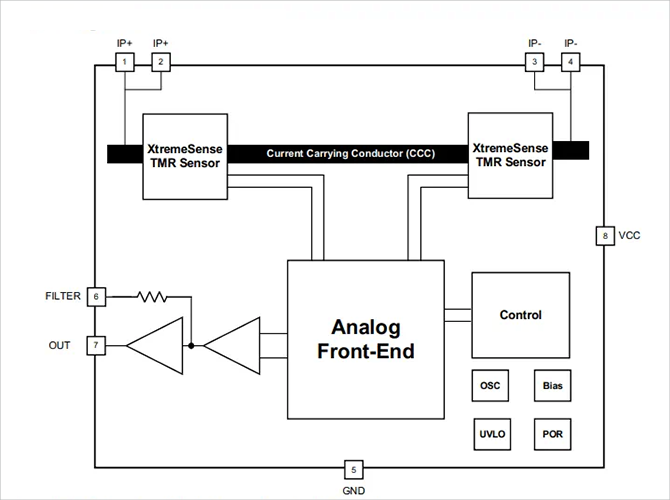

CT41xシリーズ は、Allegro MicroSystems で特許取得している XtremeSense™ TMR 技術を使用した高帯域幅、高速応答、超低ノイズの基板取付型電流センサーであり、コンシューマー、エンタープライズ、産業などの多くのアプリケーション向けに高精度の電流測定を可能にします。8つの電流レンジをサポートし、内蔵導通板 (CCC：Current Carrying Conductor) が最大 65A の電流を処理し、リニアアナログ出力電圧として電流測定値を生成します。電圧および全温度範囲で ±1.0% のフルスケール (FS) の総出力エラーを達成します。

CT41x シリーズは、グリーン調達と RoHS に準拠した業界標準の 8リード SOIC パッケージで提供されます。

製品特長

・電源電圧 5V：CT415 & CT418、電源電圧 3.3V：CT416 & CT417
・内蔵0.5 mΩコンダクター
・合計エラー出力：1% FS (typ)
・300ns 応答時間、1MHz 帯域幅
・9mARMS の低ノイズ
・コモンモードフィールドに対するイミュニティー：-40dB
・定格絶縁電圧：2.5kVRMS 以上
・UL/IEC62368-1 および UL1577 の認定
・IEC61000-4-5 の認定
・ACまたはDC電流範囲：
　　- +20.0 ADC/±20.0 APK
　　- +30.0 ADC/±30.0 APK
　　- +50.0 ADC/±50.0 APK
　　- +65.0 ADC/±65.0 APK
・ピン #6 の機能
　　- CT417 および CT418：過電流検出出力ピン
　　- CT415 および CT416：ノイズ低減のための拡張フィルター

対象アプリケーション

• ソーラー/パワーインバーター
• UPS、SMPS およびテレコム電源
• モーター制御
• 電力計
• 過電流保護
