製品概要

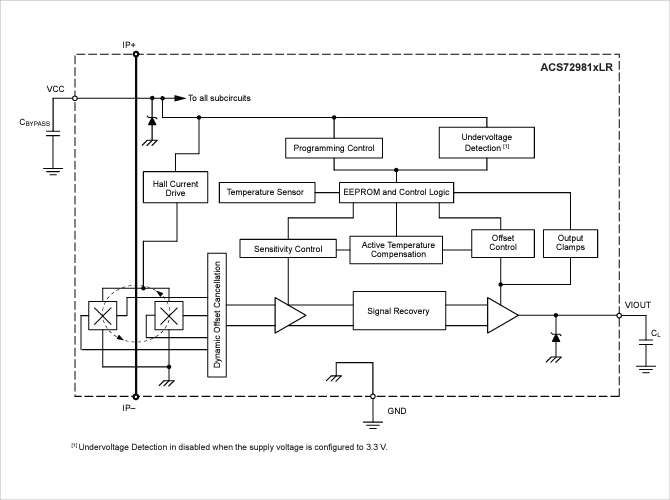

ACS72981 ブロック図
ブロック図

ACS72981 シリーズの電流センサー IC は、AC または DC 電流検出のための経済的で精密なソリューションを提供します。250kHz の帯域幅により、モーター制御、負荷検出と管理、電源および DC-DC コンバーター制御、インバーター制御に最適です。応答時間は、セーフティークリティカルなアプリケーションで過電流フォルト検出を可能にします。

このデバイスは、ダイの表面近くに配置された銅伝導路を持つ精密な低オフセットのリニアホール回路で構成されています。この銅伝導路を電流が流れると磁場が生じ、ホール IC によって比例電圧に変換されます。デバイスの精度は、ホール変換器への磁気信号の近接によって最適化されます。正確な比例出力電圧は、工場で精度がプログラムされた低オフセットチョッパー安定化 BiCMOS ホール IC によって提供されます。独自のデジタル温度補償技術は、温度変化と使用期間を通じて、ゼロ出力電圧と出力感度の精度を大幅に向上させます。

デバイスの出力は、電流サンプリングに使用される一次銅伝導路(端子5から端子6)を流れる電流が増加すると増加します。この伝導路の内部抵抗は通常 200μΩ であり、電力損失の低さと用途における電力密度の高さが特長です。センサーは、コモンモード干渉磁界による出力外乱を実質的に排除する差動センシング技術を採用しています。銅伝導路の厚みにより、高過電流状態でもデバイスを存続させることができます。伝導路の端子は、信号リード(ピン1から3)から電気的に絶縁されています。

デバイスは、工場出荷前に完全に較正されています。ACS72981ファミリーは鉛 (Pb) フリーです。すべてのリードは 100% 無光沢スズでメッキされており、パッケージ内に 鉛 (Pb) はありません。厚みのあるリードフレームは、高純度の無酸素銅製です。

製品特長

  • 高帯域 250kHz アナログ出力
  • 2μs 以下の出力応答時間
  • 3.3V および 5V 電源動作
  • 超低電力損失:200μΩ 内部導体抵抗
  • 業界トップクラスのノイズ性能と向上
  • 全動作温度範囲にわたって、デジタルでプログラムおよび補正されたゲイン補償により、総出力誤差を大幅に改善
  • 小型パッケージで実装が容易
  • 高信頼性のモノリシックホール IC
  • AC または DC 電流に比例した出力電圧
  • 工場で調整された精度
  • 温度および寿命にわたって非常に安定した 0A 出力オフセット電圧
