製品概要

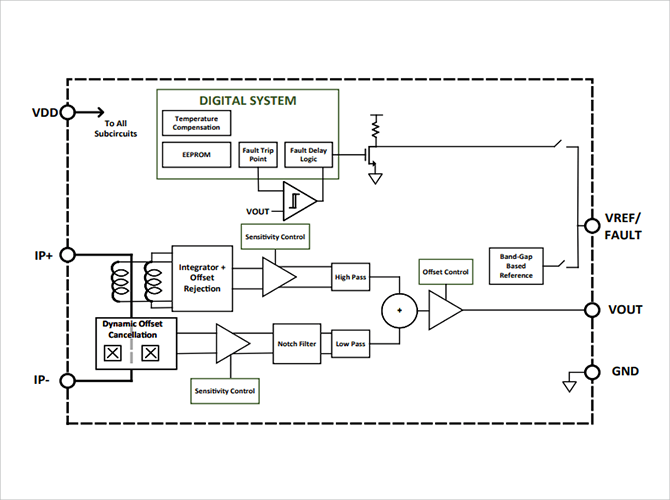

ACS37030 / ACS37032ブロック図
ブロック図

ACS37030およびACS37032は、一次導体を流れる電流を検出する完全集積型電流センサーICです。DCおよび低周波電流を取得するホール効果素子経路と、高周波電流を取得する誘導コイル経路の2つの信号経路を使用します。これら2つの経路を組み合わせることで、1つのデバイスで広い周波数帯域を検出できます。

コイルの特性により、周波数が高くなるにつれて信号対雑音比 (SNR) が増加し、出力に見られるノイズを最小限に抑えます。内部構造は、導体内の電流の流れによって生成される磁界を完全にモノリシックなホールおよびコイルICに磁気的に結合することで、高いアイソレーションを実現します。電流は、干渉するコモンモード磁界を除去する2つのホールプレートと2つのコイルによって差動検出されます。ACS37030はゼロ電流基準を備え、ACS37032は内部プルアップによる過電流フォルト検出を備えています。

ACS37030とACS37032は、LZ Fused-Lead SOIC-6パッケージで提供され、SOICW-16パッケージと比較してコンパクトでコスト効率の高いパッケージで420 VRMSの強化絶縁を提供します。これらのセンサーは、ノイズの多い電源環境で使用するための電圧基準出力ピンを備えています。SOIC-6パッケージは、標準のSOIC-8パッケージと比較して導体抵抗が低く、最大840VRMSの基礎絶縁または最大420VRMSの強化絶縁をサポートします。

製品特長

  • 高帯域幅:5 MHzアナログ出力
  • 全温度範囲で±2%の感度誤差
  • Fused-Lead SOIC-6パッケージは、840VRMS基礎絶縁と420VRMS強化絶縁をサポート
  • ノイズの多い環境で精度を向上させるVREF出力による非レシオメトリック動作
  • 電力効率を向上させる0.68 mΩの内部一次導体抵抗

対象アプリケーション

  • EV オンボードチャージャー
  • EV DC/DCコンバーター
  • ソーラーDC-DC コンバーター
  • サーバー電源/データセンター電源
