ADLINK ATX マザーボード

製品概要

ADLINK の ATX マザーボードは、ボード間接続のないワンピースの PCBA デザインにより、工業用オートメーションに最適なプラットフォームを提供し、信頼性と耐久性を改善しています。305 x 244 mm のプロファイルは、7 つ未満のスロットが必要な場合、スペース/コストに敏感なアプリケーションに特に適しています。 複数の PCIe / PCI / LAN / USB3.0 などの豊富な機能により、直接マルチ タスキングの展開や性能と拡張性のバランスを取ることができます。

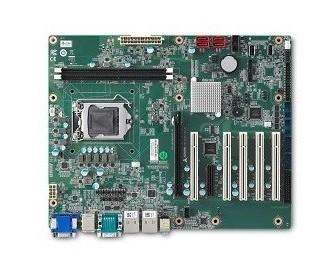

IMB-M45H <Preliminary>

第8/9世代インテル® Core™ i9/i7/i5/i3 プロセッサー搭載 産業用 ATX マザーボード

IMB-M45H : 第8/9世代インテル Core i9/i7/i5/i3 プロセッサー搭載 産業用 ATX マザーボード
画像をクリックするとデータシートが表示されます

 ・ 第8/9世代インテル® Core™ i9/i7/i5/i3プロセッサーサポート

・ Windows® 10 サポート
・ 最大 64 GB のデュアルチャネル DDR4 2666 MHz(CPUベース)
・ 5V±5% の安定した USB 電力を保証する独自の電力設計



IMB-M45H ATX  産業用マザーボードは、LGA1151 パッケージの第 8/9 世代インテル Core i9/i7/i5/i3 プロセッサー、および Intel H310 チップセットをサポートしています。このモデルは、2 つの DIMM スロットに最大 64 GB のデュアルチャネルDDR4 2400/2666 MHz メモリーを備え、ユビキタス高速データ転送インターフェース PCIe Gen3、USB 3.1 Gen1 および SATA 6 Gb/s(SATA III)をサポートします。さらに、ADLINK の高度で堅牢な I/O および電源設計により、EN55032/55035 クラスB 規格の要件を満たしながら、優れた互換性、長期的な安定性および信頼性が保証されます。

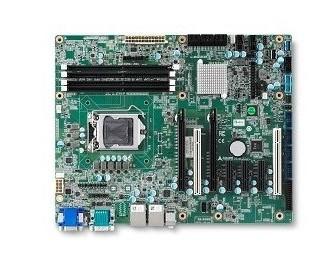

IMB-M45 <Preliminary>

第8/9世代インテル® Core™ i9/i7/i5/i3 または Xeon® E プロセッサー搭載 産業用 ATX マザーボード

IMB-M45 : 第8/9世代インテル Core i9/i7/i5/i3 または Xeon E プロセッサー搭載 産業用 ATX マザーボード
画像をクリックするとデータシートが表示されます

・ 第 8/9 世代インテル® Core™ i9/i7/i5/i3 または Xeon® E プロセッサーおよび C246 チップセット
・ ECC または NON ECC UDIMM サポート(CPUに基づく)
・ デュアルチャネル DDR4 2400/2666 MHz メモリ、最大 128 GB(CPUベース)
・ インテル® PCIe 3.0 スロットの分岐は、最大 5x PCIe 3.0 拡張スロットをサポート
・ 5V±5% の安定した USB 電力を保証する独自の電力設計



IMB-M45 ATX 産業用マザーボードは、第 8/9 世代インテル Core i9/i7/i5/i3 または Xeon E3プロセッサー、および Intel C246 チップセットをサポートしています。このモデルは、ユビキタス高速データ転送インターフェースPCIe 3.0、USB 3.1 Gen2 および SATA 6 Gb/s(SATA III)をサポートし、最大 128 GB のデュアルチャネル DDR4 2400/2666 MHz ECC または非 ECC メモリーを搭載しています。さらに、ADLINK の高度で堅牢な I/O および電源設計により、EN55032/55035 クラス B 規格の要件を満たしながら、卓越した互換性と長期的な安定性と信頼性が保証されます。
