半導体ひずみセンサーSTREAL

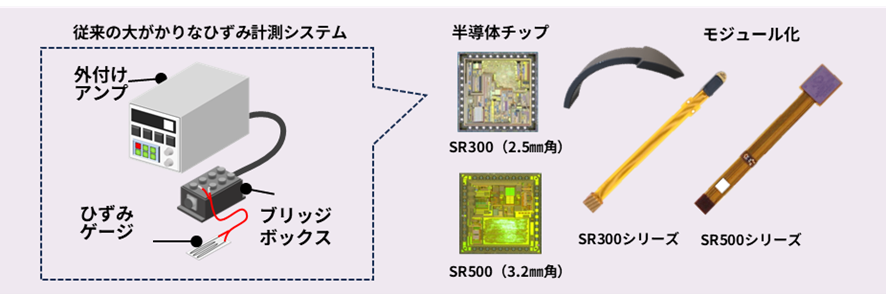

マクニカブランドの半導体ひずみセンサーSTREALは、超小型・高精度・低消費電力の特長を持つ半導体ひずみセンサーです。従来の大がかりなひずみ計測システムをわずか2.5mm角の半導体チップに集積し、機器への組込み性を大幅に向上させました。お客様機器へのスムーズな実装を実現するために、半導体チップを搭載したモジュール形態にてご提供しております。STREALは2種類のシリーズをラインナップしております。SR300シリーズは低消費電力を特長とし、IoTをはじめとする多様なアプリケーションに対応可能です。SR500シリーズはロボットや工作機械など、微細な制御が求められる産業機械向けに最適です。

STREALモニタリングユニットNEシリーズ　

過酷な産業現場でのひずみセンシングを実現するために開発された、ひずみモニタリングユニット「NEシリーズ」。
クーラント液や切りくずが飛散する環境など、従来の計測ユニットでは設置や運用が難しかった環境でも使用できるよう、産業用途を前提とした設計を行いました。IP67準拠予定の堅牢筐体と高いノイズ耐性により、産業現場において安定したひずみデータの取得を支援します。

NEシリーズ本体は SR300／SR500 の両シリーズに対応しています。最大10mのセンサーケーブルにより、設置の自由度が高く測定ポイントの選択肢が広がります。初期評価からPoC（概念実証）用途として、導入後すぐに計測を開始できます。

※本製品は評価・検証用途のモデルです。量産用途における性能保証・環境保証は含まれておりません。量産・実用化用途でご使用を検討される場合は、別途ご相談をください。
※正式リリースは2026年4月以降を予定しています。本デモ機のご紹介・お貸出しなどのご相談は可能です。下記フォームよりお気軽にお問合せ下さい。

お問合せはこちら

構成

内容	詳細
STREALモジュール	微細なひずみを高感度に検出可能なマクニカ製半導体ひずみセンサーです。ひずみと温度を同時に計測できます。
変換基板	STREALとセンサーケーブルを接続するための基板です。 LVDS機能を搭載し、長距離データ伝送に対応します。
センサーケーブル	コネクターまでIP67準拠・最大10mで、設置場所の自由度を高めます。

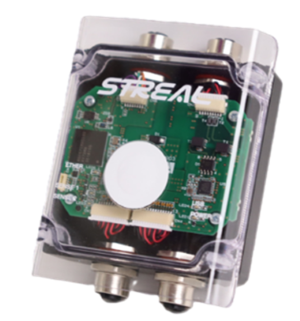

ユニット本体	IP67準拠の筐体を採用しています。 LED表示により、動作・稼働状態を視覚的に確認できます。
USBケーブル	IP67準拠・Type-C形状です。 PCへの接続や評価を簡単・スムーズに行えます。
LANケーブル	IP67準拠・最大10mです。 TCP/IP通信により、外部機器との接続性を向上させます。

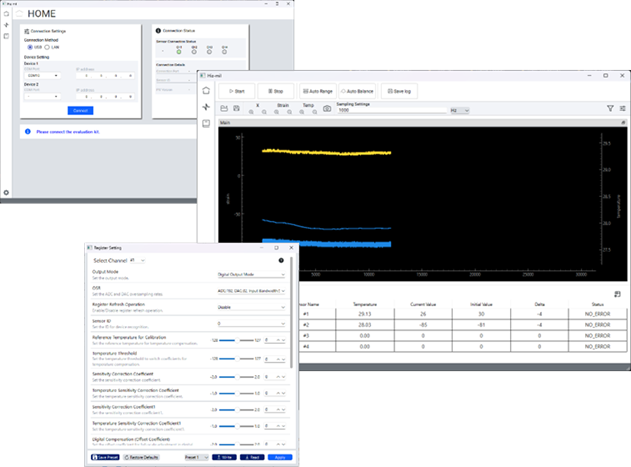

その他	・ユーザーズマニュアル・マイコンファームウェア・評価アプリケーション

接続例

NEシリーズは、評価・検証から現場常設まで、用途に応じた接続構成を柔軟に選択可能です。導入フェーズや設置環境に合わせて、最適な形でセンシングをはじめられます。

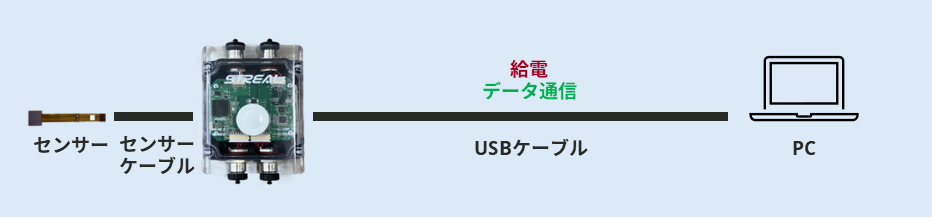

パターン1：PCから給電＋データ通信

PCだけですぐに評価が可能

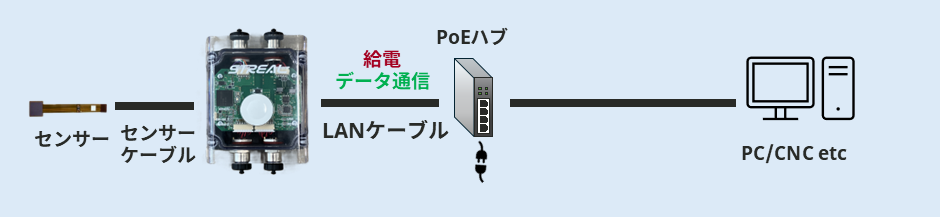

パターン2：PoE給電＋Ethernetデータ通信

・PoEハブから給電し、データ通信もEthernetで一本化
・PCやその他機器などにもLANケーブルで接続可能

パターン3：モバイルバッテッリー／ACアダプター給電＋無線通信（Wi‑Fi）

・モバイルバッテリー／ACアダプタから給電し、Wi-Fiアクセスポイント経由で指定の機器へデータ通信

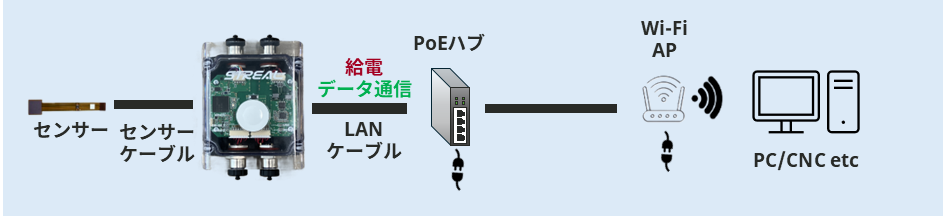

パターン4：PoE給電＋無線通信（Wi‑Fi）

・PoEから給電し、Wi‑Fiアクセスポイント経由で指定の機器へデータ通信

※Wi-Fi アクセスポイントおよびホスト機器(PC/CNC etc)はお客様でご準備いただく必要がございます。

特長

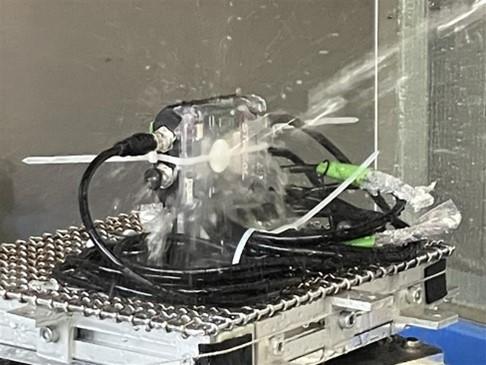

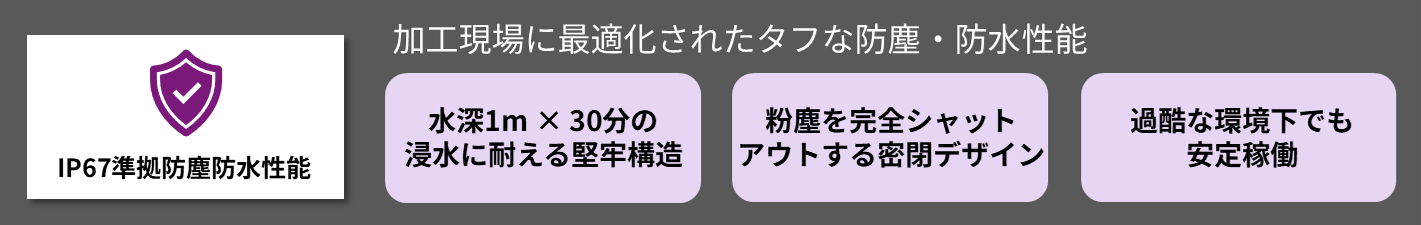

１．粉塵・クーラント環境に対応する防塵防水性能

製造現場では、粉塵やクーラント液の飛散が日常的に発生します。NEシリーズは、こうした環境下での常設運用を前提に、IP67準拠の防塵・防水性能を備えています。環境要因によるトラブルを最小限に抑え、安心して使い続けられる設計です。

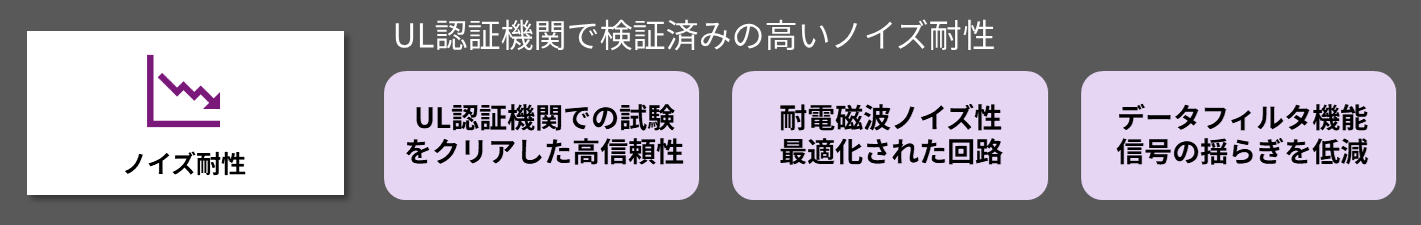

２．安定した耐ノイズ性能

測定対象の周囲では、インバーターや各種機器が常時稼働しており、電気的ノイズの影響を受けやすい環境が想定されます。NEシリーズは、ノイズの多い産業環境でも安定したデータ取得ができるよう設計されています。「ノイズが多くて使えない」を防ぎ、現場判断に使えるデータを提供します。

３．設置自由度を高める、最大10m対応のセンサーケーブル

現場では、センサー設置位置とデータ収集装置の間に距離が生じるケースが少なくありません。NEシリーズは、最大10mまで対応可能なセンサーケーブルにより、柔軟な設置を可能にしています。距離や設置制約を考慮した計測環境の構築を支援します。

※10m品はオプション購入、標準付属は2m品となります。

NEシリーズは、

・産業用途を想定した堅牢な筐体設計

・高いノイズ耐性を考慮した回路・構成

・現場レイアウトに配慮した設置自由度

を備えた、産業現場での継続使用を前提としたひずみモニタリングユニットです。

製品仕様

項目			モニタリングユニット NEシリーズ
接続可能センサー			SR300 or SR500（両センサー対応）
センサー接続数			2ch
センサー通信方式			デジタル
センサーケーブル			2m or 10m ※2m品標準梱包、10m品オプション購入
接続インターフェース	USB	ケーブル長	1m or 3m ※1m品標準梱包、3m品オプション購入
		通信方式	USB2.0
		コネクター形状	Type-C
		接続数	1口
	LAN	ケーブル長	2m or 10m ※2m品標準梱包、10m品オプション購入
		通信方式	TCP / IP
		通信速度/規格	10 / 100BASE
		コネクター形状	RJ45
		接続数	1口
電源電圧	USB		DC 5V
	PoE		DC 48V
サンプリング周期			0.01～1000sps
動作温度			-20~+70°C
本体サイズ			100 × 80 × 43 mm
防塵防水			IP67準拠予定 ※ケーブル先端および変換基板を除く
固定方法			ディンレール
