半導体ひずみセンサーSTREAL

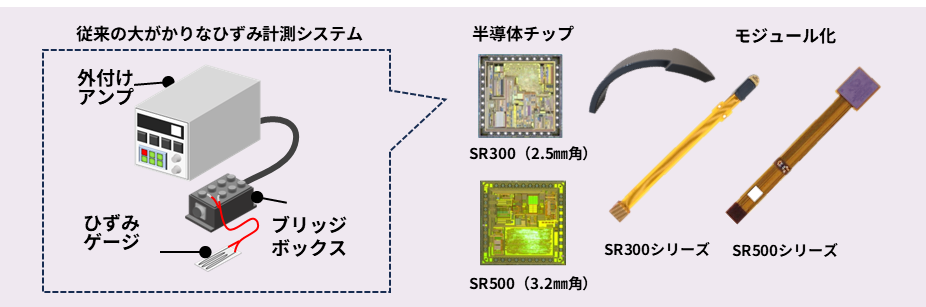

マクニカブランドの半導体ひずみセンサーSTREALは、超小型・高精度・低消費電力の特長を持つ半導体ひずみセンサーです。従来の大がかりなひずみ計測システムをわずか2.5mm角の半導体チップに集積し、機器への組込み性を大幅に向上させました。お客様機器へのスムーズな実装を実現するために、半導体チップを搭載したモジュール形態にてご提供しております。STREALは2種類のシリーズをラインナップしております。SR300シリーズは低消費電力を特長とし、IoTをはじめとする多様なアプリケーションに対応可能です。SR500シリーズはロボットや工作機械など、微細な制御が求められる産業機械向けに最適です。

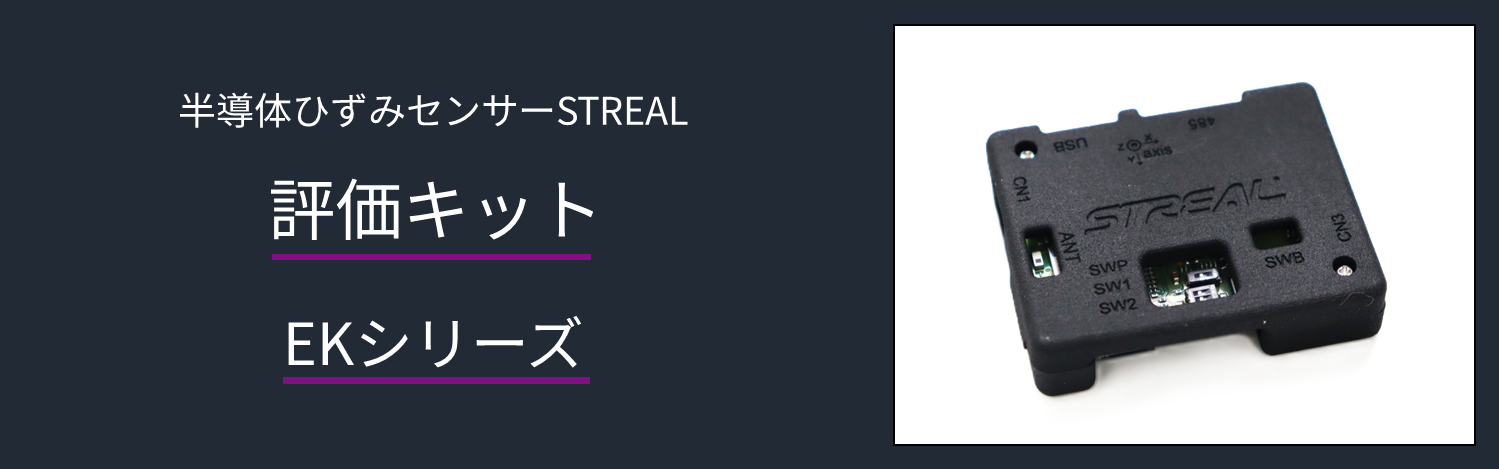

STREAL評価キット

STREALの初期評価やPoCをすぐに開始いただける評価キットをご用意しております。評価キット本体はSR300/SR500両シリーズで共通化されており、SR500シリーズ対応変換基板を追加することで両シリーズに柔軟に対応可能です。評価キットを使用することで、初期評価段階におけるリスクやハードルを低減し、実機での動作確認をスムーズに進めていただけます。

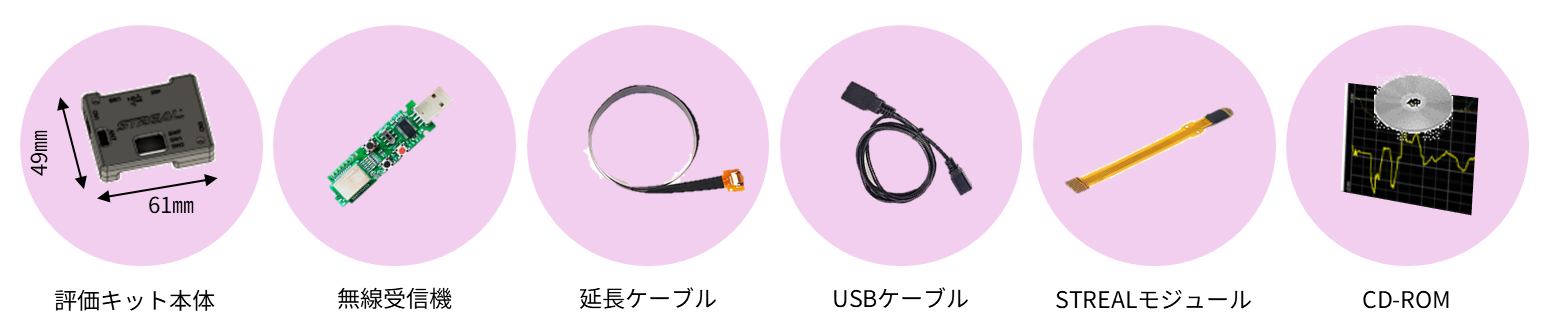

構成

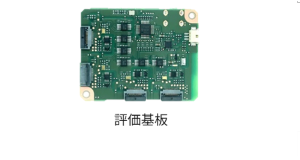

※評価キット本体の中に評価基板が内蔵
※SR500シリーズのみ専用の変換基板が付属

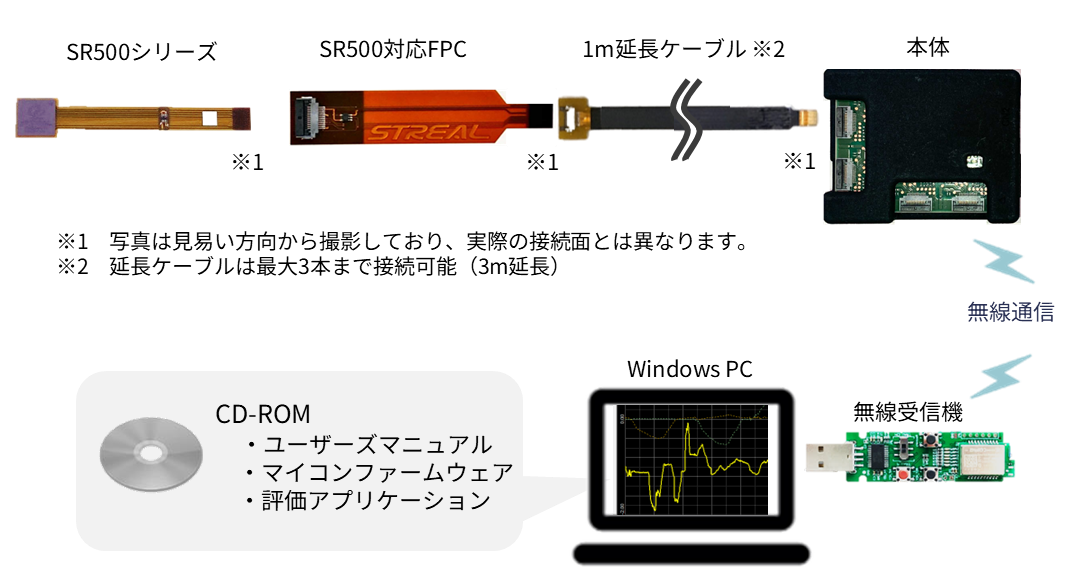

接続例

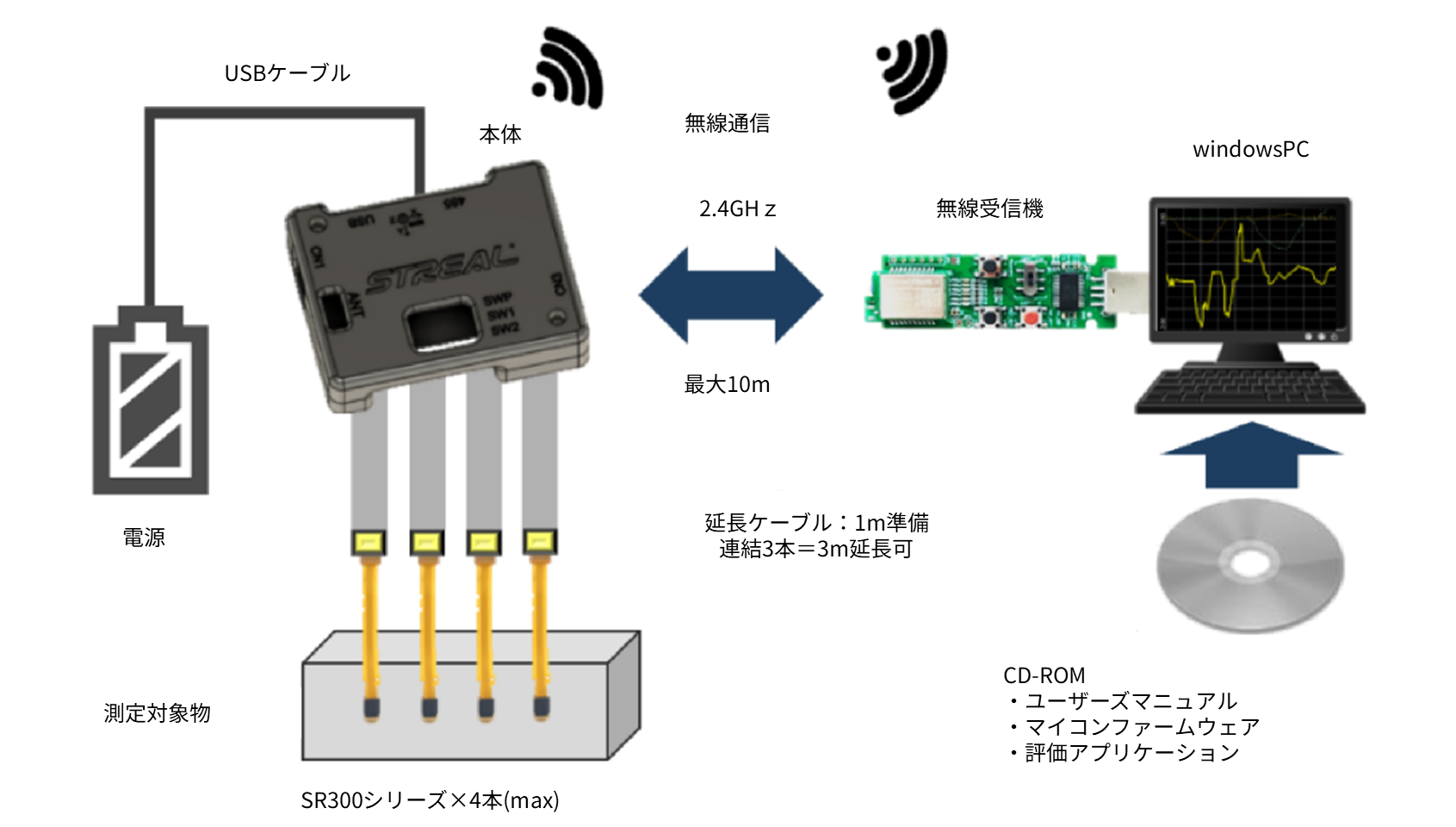

接続例（SR300シリーズ）

接続例（SR500シリーズ）

評価キットにSR500シリーズ対応変換基板（FPC）を追加することで、SR500シリーズにも接続可能です。

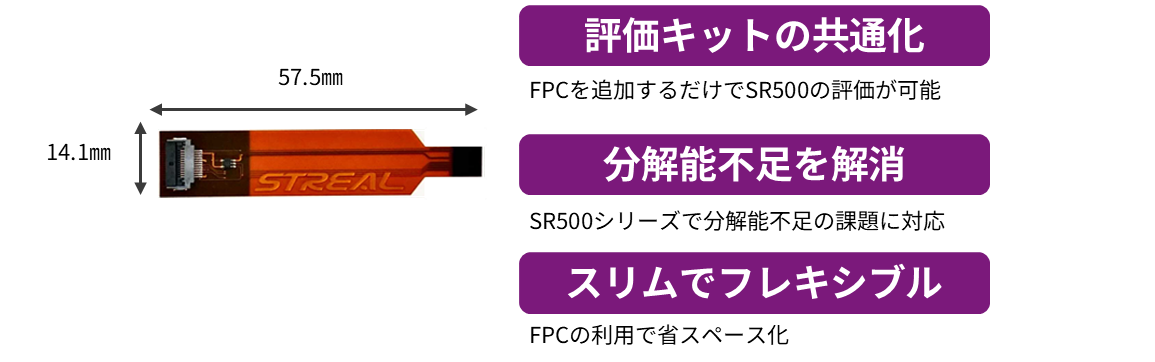

SR500シリーズ対応変換基（FPC）のご紹介

特長

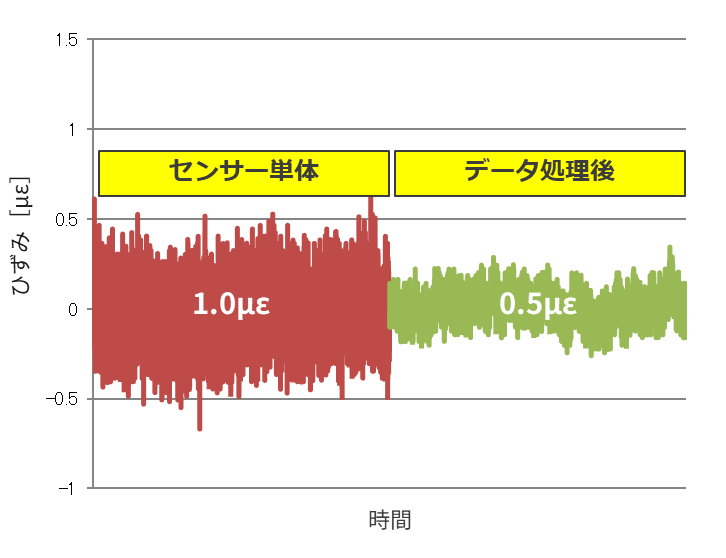

1.高分解能

SR300のアナログ出力時、専用の処理回路でひずみ分解能0.5με以下の高分解能を実現しています。

SR500ではデジタル出力のみに対応し、分解能0.1μεのを実現しています。

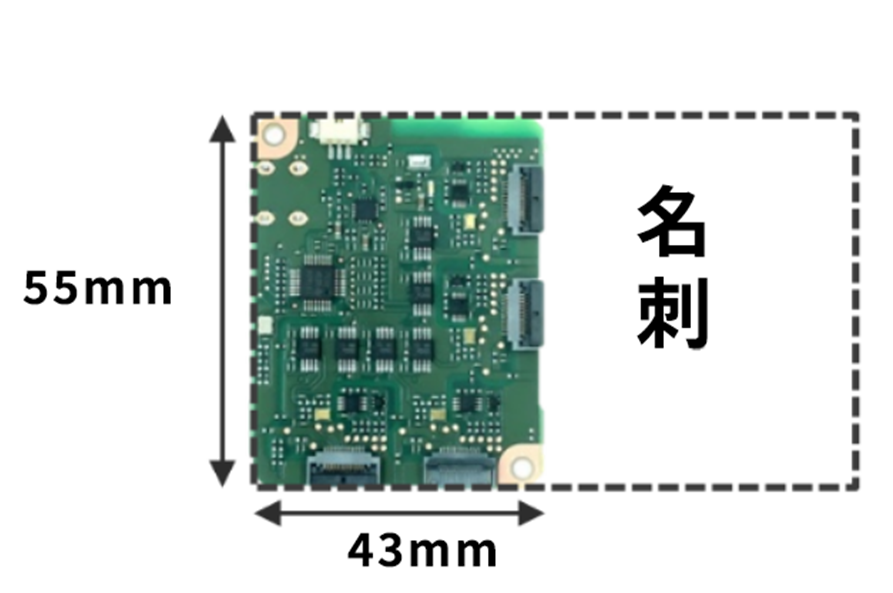

2.小型

従来製品と比較し1/10の小型化を実現し、お客様機器への組み込み性を大幅に向上させました。

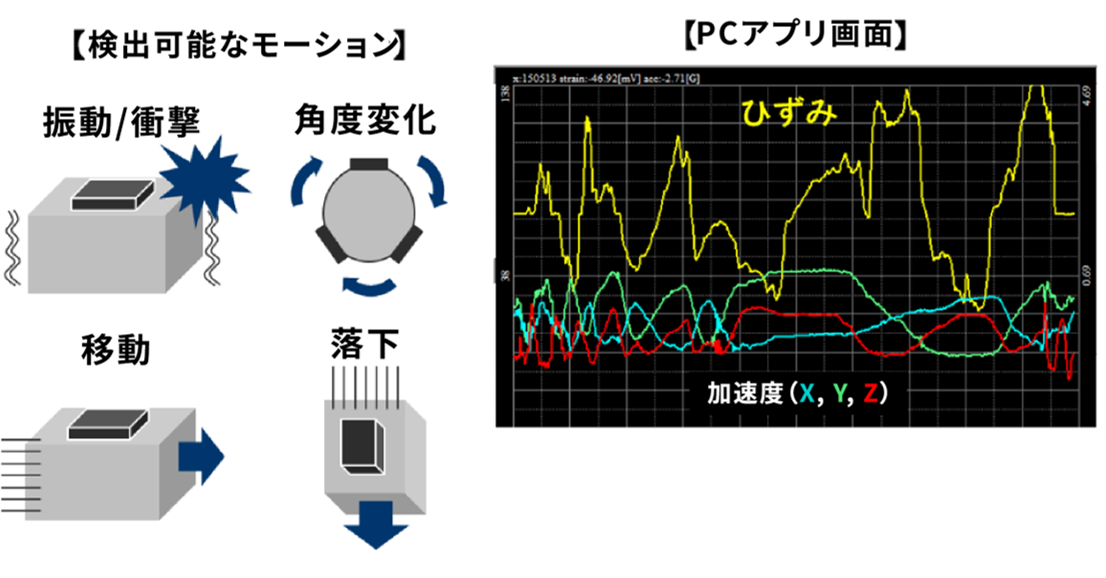

3.加速度センサー搭載

評価キット本体の基板上に加速度センサーを搭載しています。振動現象は加速度による計測が一般的ですが、ひずみでも同様の現象を捉えることが可能です。加速度センサーと半導体ひずみセンサーSTREALを比較することで、STREALによる振動計測を体感できます。

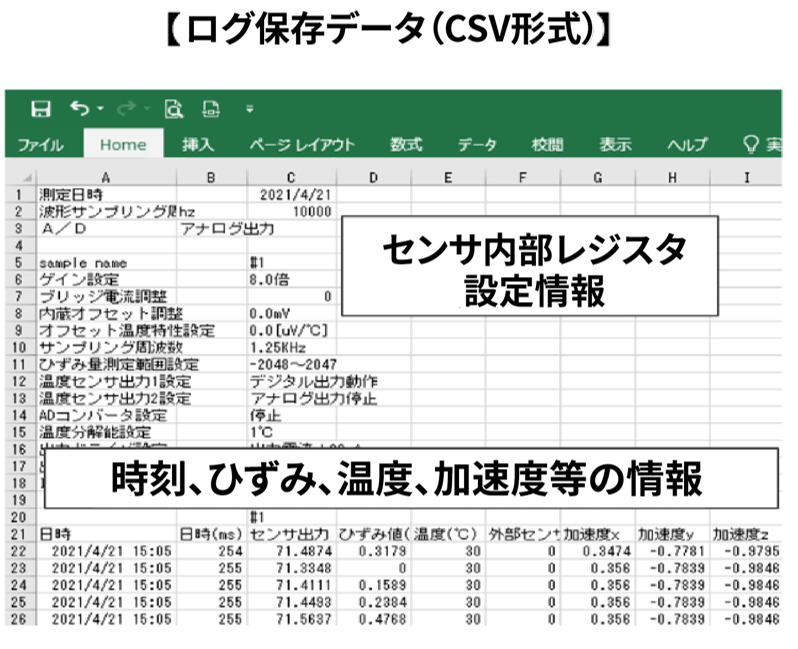

4.ログ保存機能搭載

ログ保存機能により、PCにCSV形式でログデータを保存し、簡単に測定結果を解析可能です。

お問い合わせはこちら

製品仕様

項目	仕様
電源電圧	5.0V (typ.)
消費電流	50mA ～150mA
モバイルバッテリーによる駆動時間	30 時間～ 40時間（容量 2400mAh の場合）
STREALモジュール	最大 4ch 同時接続
	延長ケーブルによりセンサー～評価キット間を最大 3m まで延長可能
PCとの通信インターフェース	有線(USBケーブル)	通信距離：1m
	無線(2.4GHz)	通信距離：10m^※1
最大サンプリングレート (SR500はデジタル出力のみ対応)	SR300	有線	アナログ 10ksps デジタル 2ksps
		無線	アナログ 4ksps デジタル 3.5ksps
	SR500	有線	デジタル 1ksps
		無線	デジタル 1ksps
搭載センサー	3 軸加速度センサー 1ch	分解能：16bit、サンプリングレート：1ksps、測定範囲：±8g
動作確認用 LED	3 個	・電源(橙) ・初期化完了通知(緑) ・グラフ表示通知(赤)
その他機能	外部センサー入力 1ch	3.3V 系アナログセンサー入力
	拡張コネクター	UART 通信
評価アプリケーション	Windows 10 対応専用アプリケーション	・ひずみ値、温度の波形表示・加速度センサー、アナログセンサーの波形表示・ひずみセンサーのレジスタ設定変更・チャネルの平均ひずみ計算結果の波形表示・データログ機能(.csv ファイル出力）
