概要

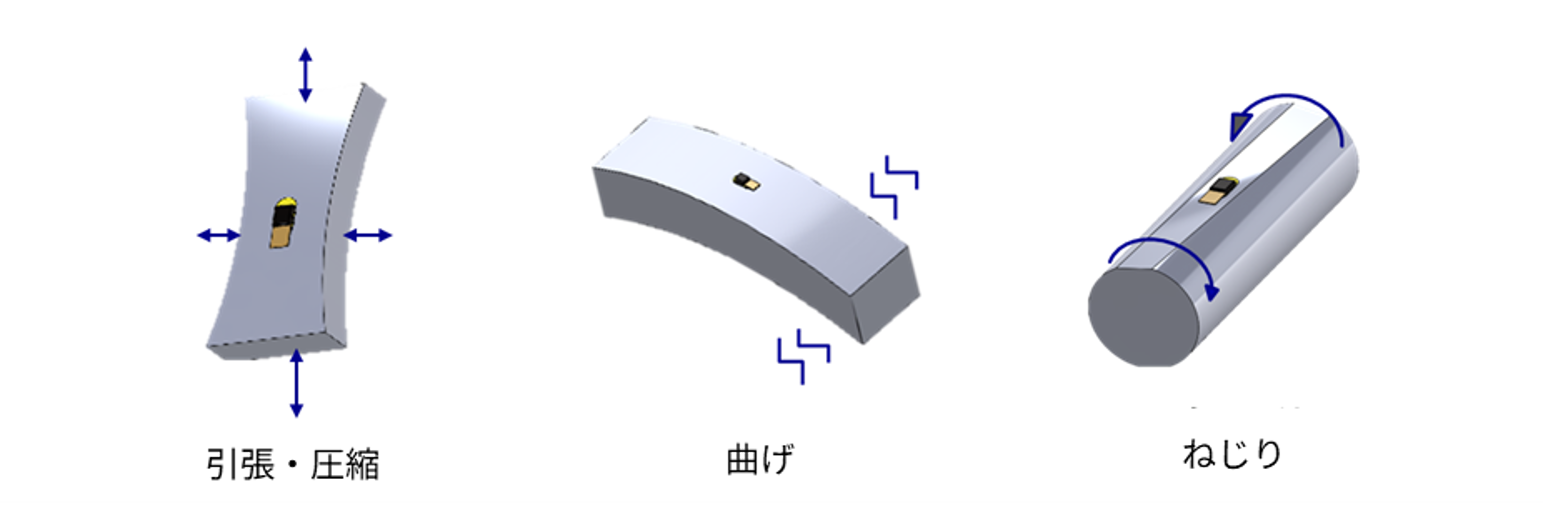

ひずみセンサーとは
ひずみ（=物体の変形量(伸び、縮み)）を計測するセンサーです。ひずみがわかれば、物体に加わった力が推定可能になります。金属などの物体に直接貼付け、微細な変化量を検知します。
半導体ひずみセンサーSTREALとは

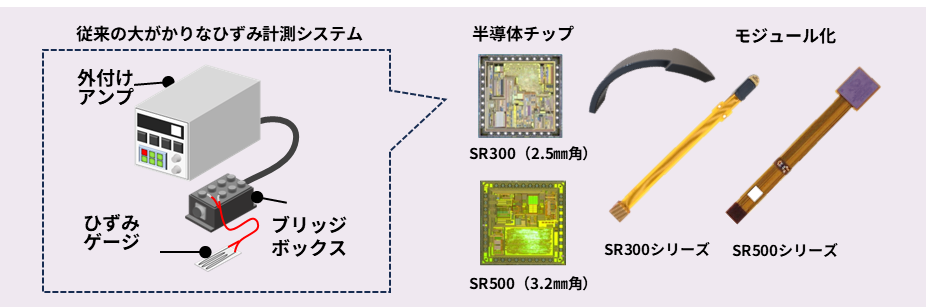

マクニカブランドの半導体ひずみセンサーSTREALは、超小型・高精度・低消費電力の特長を持つ半導体ひずみセンサーです。従来の大がかりなひずみ計測システムをわずか2.5mm角の半導体チップに集積し、機器への組込み性を大幅に向上させました。お客様機器へのスムーズな実装を実現するために、半導体チップを搭載したモジュール形態にてご提供しております。STREALは2種類のシリーズをラインナップしております。SR300シリーズは低消費電力、測定分解能1με、小型チップ（2.5mm角）を特長とし、IoTをはじめとする多様なアプリケーションに対応可能です。SR500シリーズはロボットや工作機械など、微細な制御が求められる産業機械向けに最適です。

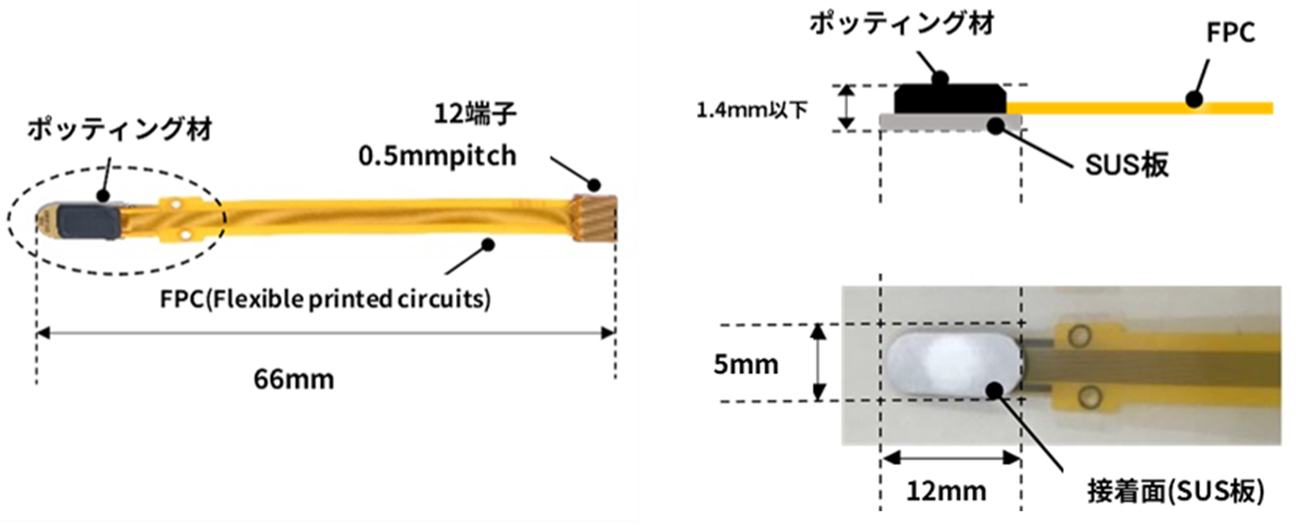

外観
※STREALの接着面に接着剤を付け、測定対象物に貼付けて使用します。

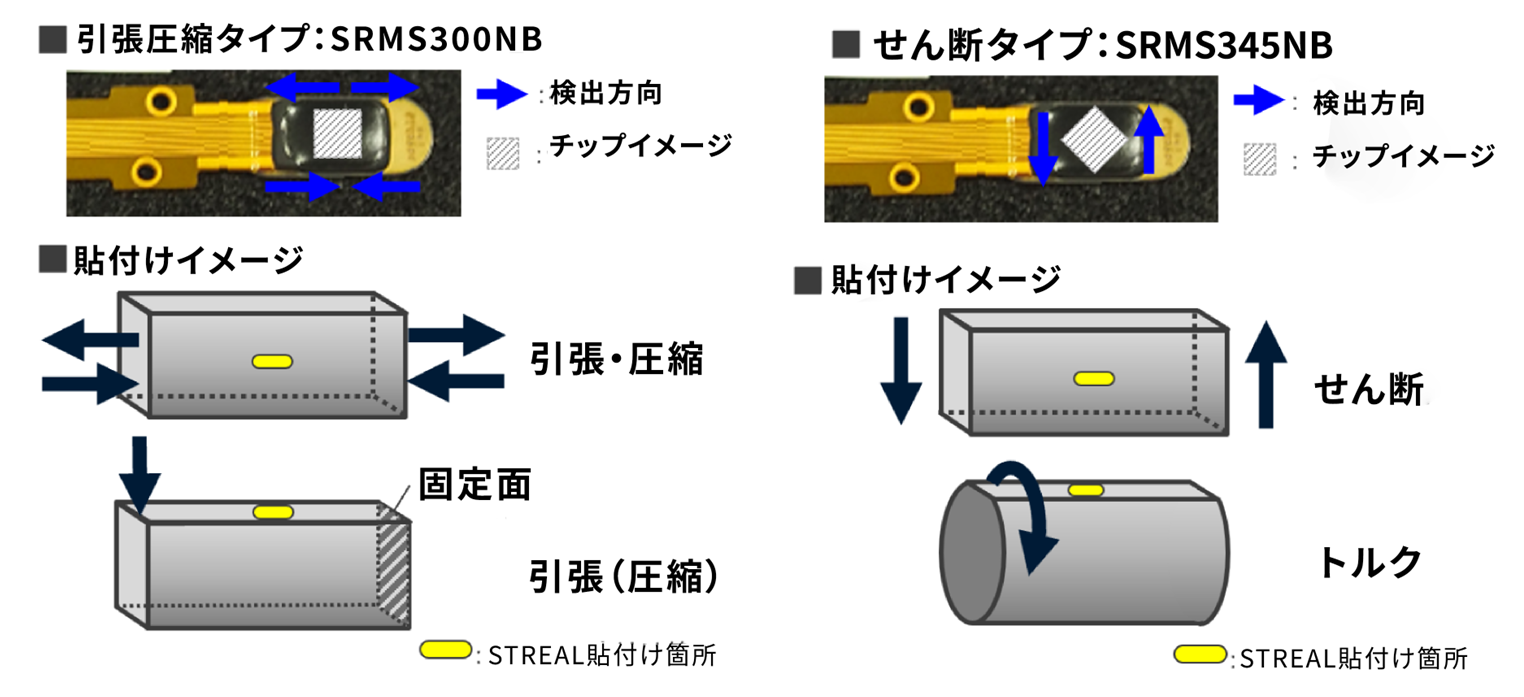

モジュールの種類
チップ搭載角度が異なる2種類の検出タイプのモジュールをご用意しており、用途に応じた柔軟な選定が可能です。
概略仕様
| 項目 | 仕様(引張圧縮/せん断共通) | |||||||
| 電源電圧(VDD) | 3.3V/5.0V対応 | |||||||
| 動作温度範囲 | -20℃～70℃ | |||||||
| 出力形式 | アナログ出力/デジタル出力(SPI) | |||||||
| 分解能 | ±1με(最小検出単位) | |||||||
| 内蔵ADコンバーター | 12bit分解能、最大サンプリングレート：10ksps | |||||||
| アナログ出力電圧範囲 | フルスケール：0.5V～(VDD-0.5V) | |||||||
| 端子 |
合計12ピン |
|||||||
|
端子構成 No. 端子名 機能 |
||||||||
| 内蔵機能 |
・アンプ倍率変更 ・ひずみ感度微調整 ・オフセット調整 ・オフセット温度特性補正 |
|||||||
|
内蔵温度センサー |
・分解能：1℃ ・測定可能範囲：-40～+120℃ |
|||||||
接着・接続に関する情報
| 項目 | 内容 |
| 接着剤 | エポキシ系熱硬化タイプの接着剤を推奨 |
| 接着面 | 12×5mmを平面に貼付け（曲面貼付け不可） |
| 推奨コネクター |
ヒロセ電機製 FH52K-12S-0.5SH
|

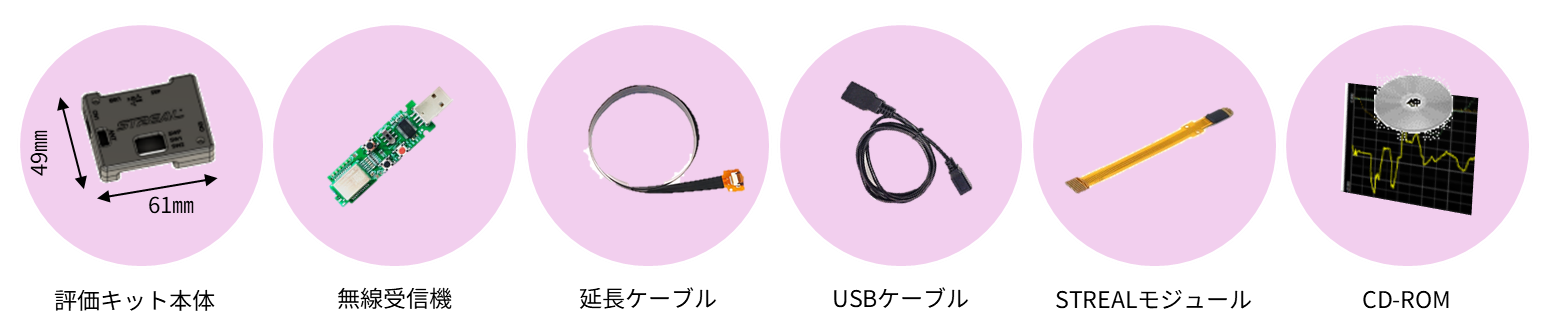

評価キット構成
マクニカではSTREALの初期評価やPoCをすぐに開始いただける評価キットをご用意しております。評価キット本体はSR300/SR500両シリーズで共通化されており、SR500対応変換基板を追加することで両シリーズに柔軟に対応可能です。評価キットを使用することで、初期評価段階におけるリスクやハードルを低減し、実機での動作確認をスムーズに進めていただけます。
評価キット付属品一覧
| 構成 | 数量 | 詳細 |
| 評価キット本体 | 1個 | 評価基板（専用プラスチックケース付属） |
| 無線受信機 | 1個 | 無線通信時に評価用 PCと接続する受信機 |
| 延長ケーブル（1m） | 1本 | STREAL モジュールと評価キット本体間を延長する場合に使用 （最大3mまで延長可能） |
| USBケーブル（1m） | 1本 |
評価用 PC と評価キット本体をUSB通信で接続する場合に使用 無線通信の際、モバイルバッテリー等からの電源供給用としても使用可能 |
|
STREALモジュール |
1個 |
STREAL本体 評価キットを購入いただくと、下記から1個選択し付属 ①SR300引張圧縮タイプ（貼付け面積：12×5mm） ②SR300せん断タイプ（貼付け面積：12×5mm） |
|
CD-ROM |
1枚 |
①ユーザーズマニュアル ②マイコンファームウェア ③評価アプリケーション |
