概 要

USB3 Vision Device IP Packageは、USB3 Vision規格に対応した画像転送を行うIPです。イメージセンサーから送られてくる入力画像データをリアルタイムでホストPCへ送信できます。通信インターフェースにUSB3.0を採用しているため、追加ハードウェアを必要とせずに高速での送信が可能です。また、GenICam規格に準拠しているため、市販のGenICam対応アプリケーションで制御できます。
高い解像度と信頼性を必要とする、マシンビジョンカメラや医療用イメージングシステムなど、USB 3.0の性能を最大限活用したいアプリケーションに最適です。

Article header usb3 vision device package [開発中]1  2

特 長

  • USB3 Vision standard Version 1.1に対応。USB 3.0を活かした高速データ転送が可能
  • EMVA GenICam standard Version3.0.1対応のリファレンスXMLファイル(カメラ記述ファイル)を提供
    購入後すぐに3rdパーティー製GenICamアプリケーションで評価可能
  • USB3 Visionロゴを取得済み
  • GenICamアプリケーションベンダーと相互接続性確認済み
  • Windows上で動作するXML Tool Kitを提供。XMLを手動設計する必要が無く、Syntax Errorの心配がありません
  • MacnicaオリジナルのリアルタイムOSを搭載
  • 転送帯域は、実効レート約2.9Gbps以上を実現

仕 様

  • USB3 Vision standard Version 1.1
  • EMVA GenICam standard Version3.0.1対応
  • イメージデータ転送(RAW、YUV、RGB etc.)、チャンクデータ転送、Event対応

対応デバイス

  • Cyclone® V + Cypress EZ-USB®  FX3
  • Cyclone 10 GX + Cypress EZ-USB  FX3

    (※その他のデバイスの対応状況については、弊社営業までお問い合わせください)

デバイス使用リソース

  • Cyclone Vの場合

ブロック図

Article header usb3v block diagram  1

デモ構成 / 評価システム

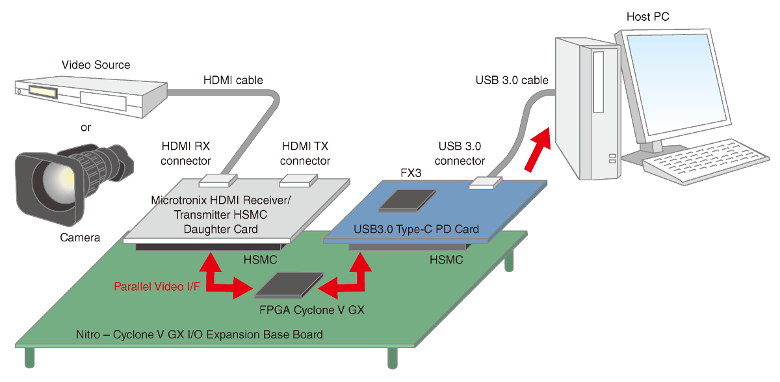

  • Cyclone Vの場合:Intel Cyclone V GT FPGA開発キットとMacnica USB3.0 HSMC Cardの組み合わせでIPを評価するデザインをご用意しています。

     USB3.0 HSMC Card

  • Cyclone 10 GXの場合:EasyMVCでの評価が可能です。

     EasyMVC マシンビジョンカメラ開発キット

提供物

  • 暗号化RTL(Verilog HDL)
  • Nios II プロセッサー向けDevice FW
  • Cypress EZ-USB FX3向けUSB3 Vision FW
  • リファレンス環境(サンプルHWデザイン/FW アプリケーション/XMLファイル)
  • ユーザーズマニュアル

    (※その他の提供物については、弊社営業までお問い合わせください)
