Image data transfer by Gigabit Ethernet

Article header catalog 121353 pic01  2

概要

GigE Vision Device IP Packageは、GigE Vision規格に対応した画像転送を行うIPです。イメージセンサーから送られてくる入力画像データをリアルタイムでGigabit Ethernetへ送信できます。
高速転送や高精度での同期動作が可能なため、信頼性の高いシステムを構築することができます。本IPは、高解像度のマシンビジョンカメラや医療用イメージングシステムなど、Gigabit Ethernetの性能を最大限活用したいアプリケーションに最適です。

特長

  • GigE Visionプロトコルを使用した信頼性の高い画像の転送
  • 最大実効転送レート995Mbpsを実現
  • 充実したリファレンス環境
  • GigE Visionロゴを取得済み
  • GenICamアプリケーションベンダーと相互接続性確認済み
  • IEEE1588 PTPに対応。SlaveだけでなくMaster機能も搭載

仕様

  • GigE Vision standard Version1.2/Version2.0 に対応
  • IEEE1588-2008 PTPサポート
  • EMVA GenICam standard Version2.0に対応
  • パケット再送機能のサポート
  • その他サポート機能
    • チャンクデータ転送、GigE Visionアクションコマンド、タイムスタンプ、パケットディレイ
    • イメージデータ(RGB、YUV、etc.)およびRAWデータ転送

対応デバイス

  • Cyclone III/IV/V


※その他のデバイスの対応状況については、、弊社営業までお問い合わせください


提供物

  • 暗号化RTL(Verilog HDL)
  • Nios II プロセッサ向け GigE Vision Device FW Library
  • リファレンス環境(サンプルHWデザイン/FW アプリケーション)
  • ユーザーズマニュアル


※その他の提供物については、弊社営業までお問い合わせください

ロジックリソース図

Cyclone® III Cyclone® V
  • Total logic elements :47,608
  • Total registers :28,673
  • Total memory bits :782,892
  • Logic utilization(in ALMs) :21,235
  • Total registers :34,592
  • Total block memory bits :1,244,592

※上記の値は、実装例に基づく回路規模の概算値です。お客様のシステム構成により変動する場合があります。

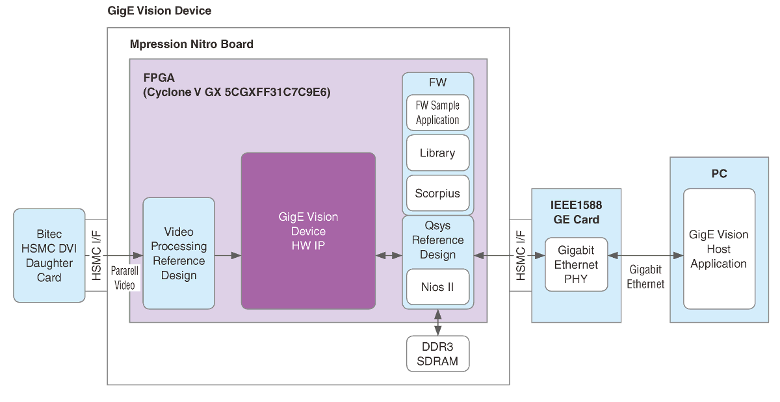

システムブロック図

Article header gigev block diagram  2
システムブロック図

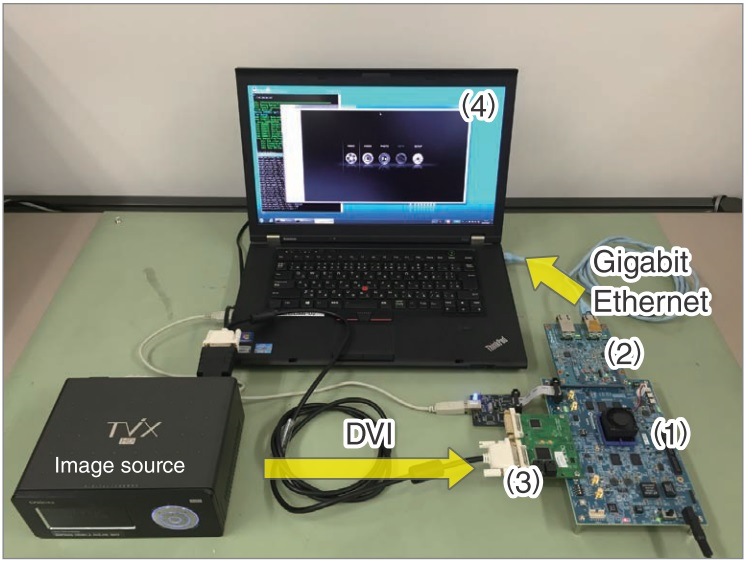

評価環境

Article header gige vision® device package3  2
Category Product Name Vendor
(1)Base Board Nitro - Cyclone® V GX I/O Expansion Base Board Mpression
(2)Daughter Card IEEE1588 GE Card Mpression
(3)Daughter Card HSMC DVI Digital Video Daughter Card Bitec
(4)Host Application GenICam Software Mpression
