製品概要
MAX32660 Reference Board for Sigfoxは、アナログ・デバイセズの小型/超省電力マイコンとパワーマネジメントデバイスを搭載した、IoT向けの開発リファレンスボードです。
温湿度や加速度センサーを標準搭載し、各種センサーの追加・外部接続にも対応します。
開発者向けに、実際のアプリケーションに近い組み込みサンプルコードやハードウェアデータを提供しております。
ご興味のある方は、こちらからお問い合わせください。

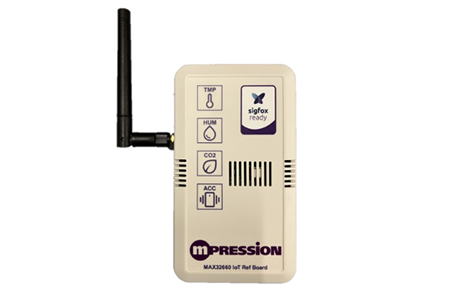

筐体パネル

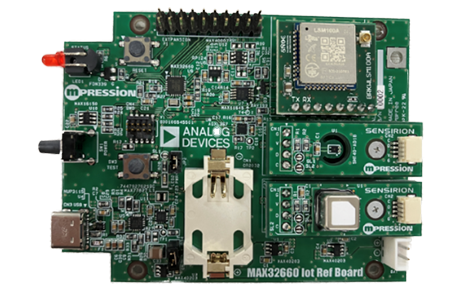

基板外観
特徴
■ 超省電力×高性能
- アナログ・デバイセズのCortex-M4Fマイコン（MAX32660）搭載、超省電力と高性能を両立
- 低消費電力設計で長時間バッテリー駆動
- 高効率電源＋電圧監視機能を実装
■ Sigfox通信対応
- BRKLSM100モジュール搭載で、手軽にIoT通信
■ センサー＆拡張性
- 温湿度、気圧、加速度センサー実装
- Qwiicコネクターで追加・変更可能

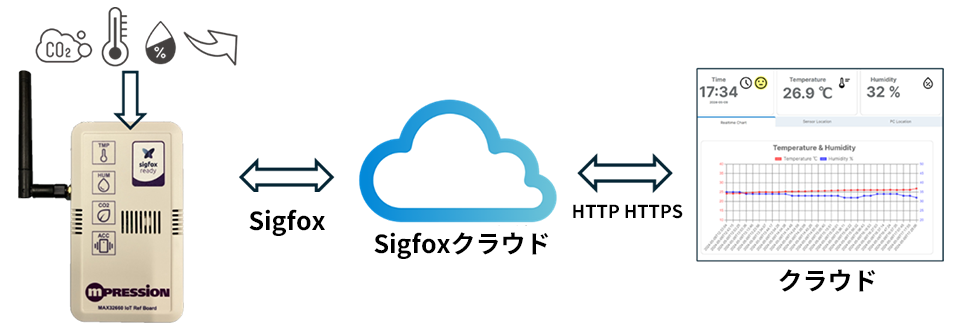

システム構成例
開発環境
アナログ・デバイセズが提供するCodeFusion Studio™(CFS)で開発をおこなえます。
CodeFusion Studio™はVS Codeベースの統合開発環境で、プロジェクト管理、コード編集、ビルド、デバッグを一体化。
Microcontroller SDK (MSDK) と組み合わせることで、IoT向けファームウェア開発を効率的に進められます。
提供サンプルコード
1．センサー取得
接続されたI2Cセンサーを初期化し、データを取得してPCに出力。
２．Sigfox送信
取得データをSigfox送信形式に変換し、ネットワーク経由で送信。
３．省電力制御
スリープとウェイクを繰り返しながら、定期的にセンサー計測とデータ出力を実行。
４．統合動作
センサー取得→Sigfox送信→PC出力を一連で実行。
製品仕様
|
項目 |
仕様 |
|
|
型名 |
ALT32660-RFSF01 |
|
|
CPU |
||
|
加速度センサー |
||
|
DC/DCコンバーター |
||
|
フレッシュネス・シール |
||
|
ADコンバーター |
||
|
逆流保護 |
||
|
温湿度センサー |
||
|
CO2センサー |
||
|
Sigfox無線モジュール |
BRKLSM100 |
|
|
外部インターフェース |
SWD/JTAG コネクター |
|
|
14Pin ソケット |
||
|
USB-TypeCコネクター |
||
|
Qwiicコネクター |
||
|
電源仕様 |
入力電源 |
電源供給として、3種類の電源供給とする。 |
|
#1 |
USBより5.0V±5% |
|
|
#2 |
単3アルカリ乾電池2本(3.0V) |
|
|
＃3 |
CR2032ボタン電池(3.0V) |
|
|
外形寸法（メインボード） |
86.0mm(W) × 66.5mm(D) |
|
|
外形寸法（センサーボード） |
37.0mm(W) × 13mm(D) |
|
|
筐体 |
WP8-8-4G / (タカチ) 75.0mm(W) × 75.0mm(D) × 35.0mm(H) |
|
|
温度条件 |
0℃ ～ 40℃（筐体内温度上昇含む） |
|
|
湿度条件 |
20％ ～ 80%（結露なし） |
|
|
質量 |
170グラム |
|
Sigfox Ready認証
本製品はSigfoxReadyの認証を取得した製品となります。
なお、本製品を使っての改造をおこなった場合はReadyの認証適応外になりますのでご注意ください。
Sigfox Ready概要
お問い合わせ
本製品に関するお問い合わせ、リファレンスボードの回路図・レイアウト・BOMリスト・サンプルソフトウェアのご要望、
またはキットの貸出をご希望の方は、下記お問い合わせフォームよりご連絡ください。
