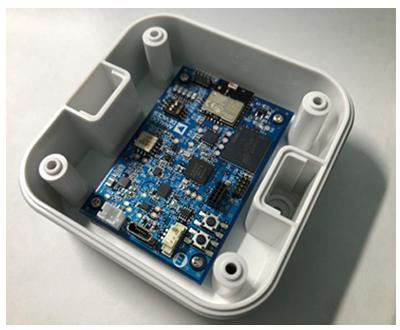

MEMS Acc Logger Board 製品概要
・MEMS Accelerometer loggerボードは、ADI社製3軸MEMS高精度加速度センサー ADXL355 とNXP社製マイクロコントローラー LPC55S28JEV98 を実装した加速度データ取得・評価可能なリファレンス・ボードです。
・加速度センサーデータからFFT解析や傾き角度検出、ロギング、キャリブレーションやFIFO使用方法など実アプリケーションに近いCPUサンプルコードを活用することで、お客様の様々なアプリケーションに合わせたシステム評価や開発を加速させることができます。
MEMS Acc Logger Board特長
● 高精度3軸MEMS加速度センサー「ADXL355」搭載
- ノイズ耐性（全軸） 25μg/√Hz
- 低消費電力
- 20 bit ADC 3軸デジタル出力
● 測定範囲：±2g、±4g、±8g
● 温度特性：0.15mg/℃
● 32GByte大容量ストレージ eMMCメモリー内蔵
● 800mAhリチウムポリマー電池搭載
● USBでPC接続通信、BluetoothでAndroid接続通信
● マイコン評価ボードとしても活用が可能

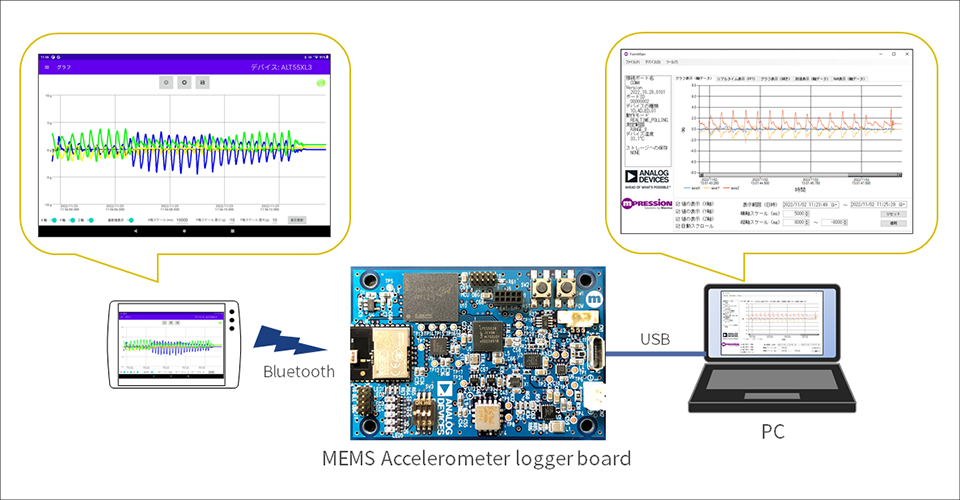

MEMS Acc Logger Board 接続例
MEMS Acc Logger Board HW 仕様
| 項目 | 説明 |
| 型名 | ALT55XL355LBREF |
| 加速度センサー | ADXL355BEZ / アナログ・デバイセズ 2,4,8gレンジ |
| CPU | LPC55S28JEV98 / NXP ARM Cortex-M33 Flash : 512KB Sram : 256KB |
| メモリー | MTFC32GAZAQHD-WT / Micron eMMC 32GB |
| 外部I/F | USB HS Device |
| BGM220PC22HN2R / Silicon Labs Bluetooth v5.2 |
|
| UART | |
| 拡張コネクター | |
| 表示 | LED × 6 色：緑 (2個)、赤 (2個)、黄 (2個) |
| 設定機能 | DIPスイッチ |
| 電源仕様 | USBバスパワー |
| LP653042 / EEMB Li-Polymer充電式バッテリー |
|
| MAX17048G+ / アナログ・デバイセズ バッテリー残量ゲージ |
|
| 消費電力 | 2.5W以下 |
| 外形寸法 (基板) | 62.0mm × 42.0mm |
| 外形寸法 (筐体) | 75.0mm × 75.0mm × 35.0mm |
MEMS Acc Logger Board サンプルSW 仕様
● 加速度センサー動作モード設定
● XYZ軸グラフ表示
● XYZ軸数値表示、Raw表示
● FFT解析および結果表示 (各XYZ軸)
● 傾き角度計算、表示 (各XYZ軸を基準としたpitch/roll)
● CSVファイル保存 (軸・FFT・傾き角度・タイムスタンプ・温度)
MEMS Acc Logger Board 応用例
- 建物、構造物の損傷診断
- 工事現場における傾斜測定
- etc.
製品提供形態
| ALT55XL355LBREF | ・MEMS Accelerometer logger board ・USBケーブル ・バッテリー ・IP67筐体 |
設計データ資料ダウンロード
MEMS Accelerometer logger Boardoのハードウェア設計資料やサンプルソフトウェアを申込みフォームに記載いただければ、無料でダウンロードできます。
ご興味のある方は、ぜひダウンロードしてください。
※ご希望の方には、キットの貸し出しやソフトウェア設計資料もご提供しています。お気軽にお問い合わせください。
