V-by-One® HSは、THine Electronics, Inc.が開発したフラットパネルディスプレイ市場向けの最先端高速インターフェース技術です。
本ドーターカードは、V-by-One® HS Tx/Rx IPを実装したインテル®FPGA 開発ボードのHSMCコネクタに接続をすることで、V-by-One® HS Interfaceの検証作業を行うことができます。また、V-by-One® HS Tx/Rx IPだけでなく、FPGA内蔵のトランシーバーの検証もできます。
V-by-One® HSの検証には、インテル®FPGA開発ボードの準備だけでなく、事前にMacnica V-by-One® HS Tx/Rx IPのライセンス(評価または量産用)の取得が必要になります。
なお、本カードとの接続検証済みの評価ボードは Intel® Cyclone IV GX FPGA開発キットです。
仕様・特長
型番 | V BY ONE HS HSMC CARD |
インターフェース | HSMC、ヒロセ電機製 FX16 コネクター |
主要部品 | Si5317, IDT5V49EE504NLG, LT3029EDE |
その他 | HSMC搭載評価ボードと接続可能 8ペアまでの V-by-One HS をサポートします マクニカ製V-by-One HS IPをサポートします |
評価および検証例
付属のFFCケーブルを使用すれば、対向接続のための別キットを用意すること無く、開発キットとカードの1セットだけでループバック接続することにより、TxとRxの両方を同時に評価できます。
ブロック図

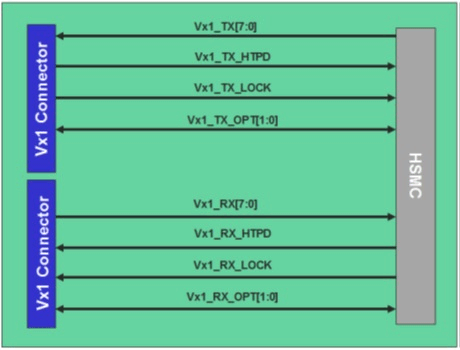

V-by-One HS HSMCドーターカードI/Oブロック図

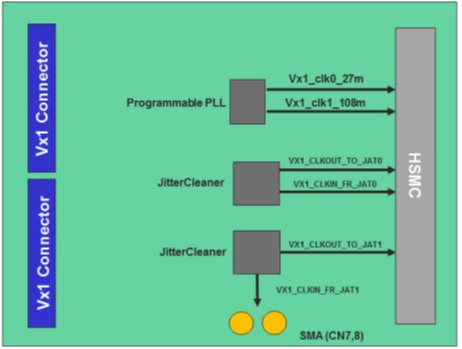

V-by-One HS HSMCドーターカードクロックブロック図
