概要

HDMI 2.0 FMC Card(以降、FMC Cardと記す)は、HDMI 2.0 インターフェースを拡張できるドーターカードです。
Intel社製Arria®10 GX FPGA Development KitやFPGA Mezzanine Card (FMC) Standardに準拠したFPGAボードと組み合わせることにより拡張ができます。
姉妹品HDMI 2.0 HSMC Card(以降、HSMC Cardと記す)は、同様にHDMI 2.0 インターフェースを拡張できるドーターカードです。
Intel社製Arria®10 GX FPGA Development KitやHigh Speed Mezzanine Card (HSMC) Standardに準拠したFPGAボードと組み合わせることにより拡張ができます。

両者とも、マクニカ製HDMI 2.0 Tx/Rx IPインテル® Arria® 10 GX FPGA 開発キットに実装して接続検証済みです。

※インテル® Arria® 10 GX FPGA 開発キットおよびマクニカ製HDMI 2.0 Tx/Rx IPは別途購入が必要になります。


Article header hdmi fmc 1s 350n  1

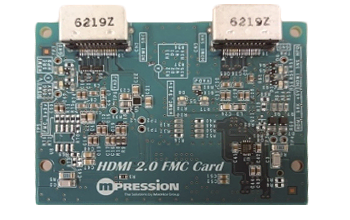

HDMI 2.0 FMC Card (Front)
Article header hdmi fmc 2s 350n  1

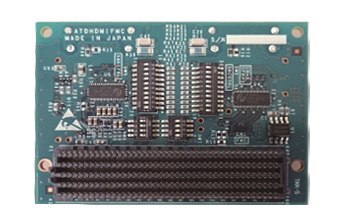

HDMI 2.0 FMC Card (Back)



Article header hdmi hsmc 1s 350n  1

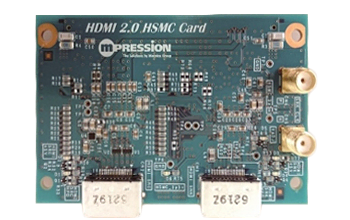

HDMI 2.0 HSMC Card (Front)
Article header hdmi hsmc 2s 350n  1

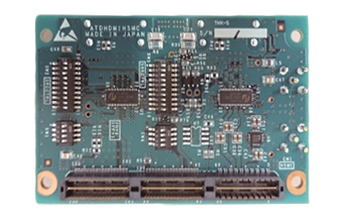

HDMI 2.0 HSMC Card (Back)

仕様(FMCカード)

項目 仕様、部品型式
型番(FMC Card/HSMC Card) HDMI 2.0 FMC CARD / HDMI 2.0 HSMC CARD
電源 3.3v, 1.8v( VADJ )
外形寸法 69.0 mm x 50.0 mm
PCB材料 / 層数 FR-4 / 6層
HDMIインターフェース 入力 x1 / 出力 x1
HDMI 用 Redriver PI3HDX1204-B

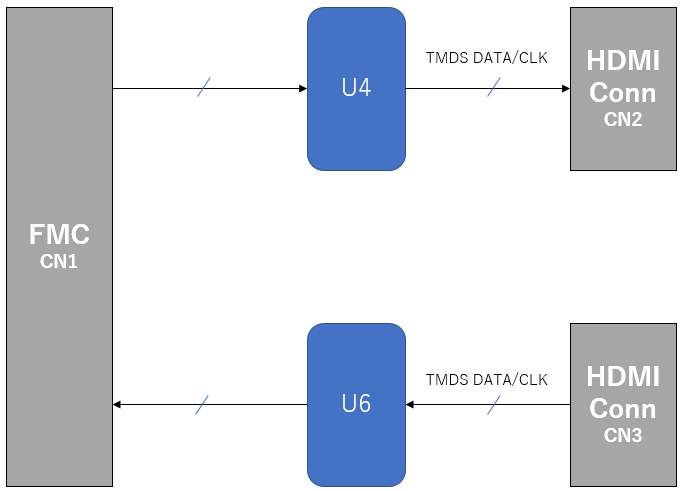

カードブロック図

Article header hdmi20 fmc block  1

評価使用例

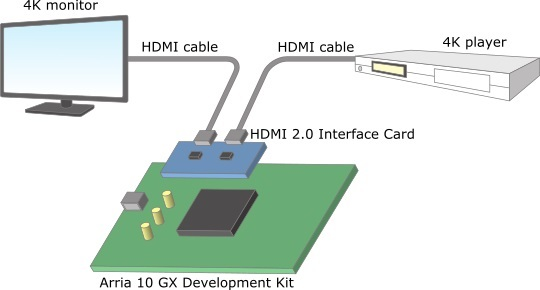

4K playerからの映像出力を本Cardで受け、Arria10 GX FPGA Development Kitで折り返し、4K monitorに映像出力する例です。

Article header hdmi demo 1  2
