概要

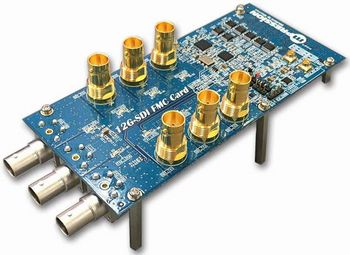

12G-SDI FMC Card(以降、FMC カードと記す)は、マルチレート( SD-SDI / HD-SDI / 3G-SDI / 6G-SDI / 12G-SDI )で 4 チャンネル分の SDI インタフェースを拡張できるドータカードです。この拡張は、インテル® Arria® 10 GX FPGA 開発キットや FPGA Mezzanine Card (FMC) Standard に準拠したその他FPGA ボードと組み合わせることにより可能です。
- SDI 入力 4 系統、出力 4 系統、ビデオシンク・リファレンス入力 1 系統
- SDI コネクターの内、入力 1ch、出力 1ch、およびリファレンス入力はライトアングル型 BNC を採用
- SMP コネクターより FPGA トランシーバー用リファレンスクロックの外部供給が可能
本 FMC カードの動作検証済みの FPGAボードは インテル® Arria® 10 GX FPGA 開発キットになります。
※インテル® Arria® 10 GX FPGA 開発キットは別途購入が必要になります。
仕様
| 項目 | 仕様、部品型式 |
| 品名 / 型番 | 12G-SDI FMC CARD / 12GSDIFMCCD |
| 電源 | 3.3v, 1.8v( VADJ ), 12v |
| 外形寸法 | 69.0 mm x 154.5 mm |
| PCB 材料 / 層数 | FR-4 / 6 層 |
| SDI インターフェース | 入力 x4 / 出力 x4 / リファレンス入力 x1 |
| I2C コネクター | 外部 PC 制御用 I2C コネクタピン< |
| SMP コネクター | FPGA 内蔵トランシーバー専用クロック差動入力 x1,Samtec 社製 SMP-PS-P-GF-ST-TH2 |
| FMC コネクター | Samtec 社製 ASP-134488-01 |
| BNC コネクター(ライトアングル型) | ヒロセ電機社製 BLR-PC-12G |
| BNC コネクター(ストレート型) | ヒロセ電機社製 BNC(75)-BPR-PC-12G |
| 12G-SDI Cable Driver / Reclocker | Texas Instruments 社製 LMH1218 |
| 12G-SDI Cable Equalizer / Reclocker | Texas Instruments 社製 LMH1219 |
| ビデオクロック・ジェネレーター | Texas Instruments 社製 LMH1983 |
| 超低ジッタ・クロック・ジェネレーター | Texas Instruments 社製 LMK03328 |
| SD/HD ビデオシンク・セパレーター | Texas Instruments 社製 LMH1981 |

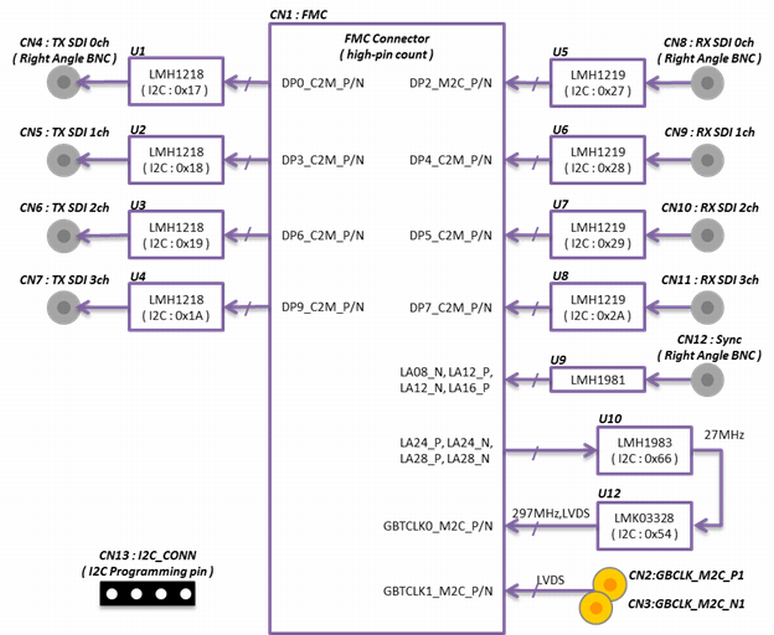

カードブロック図

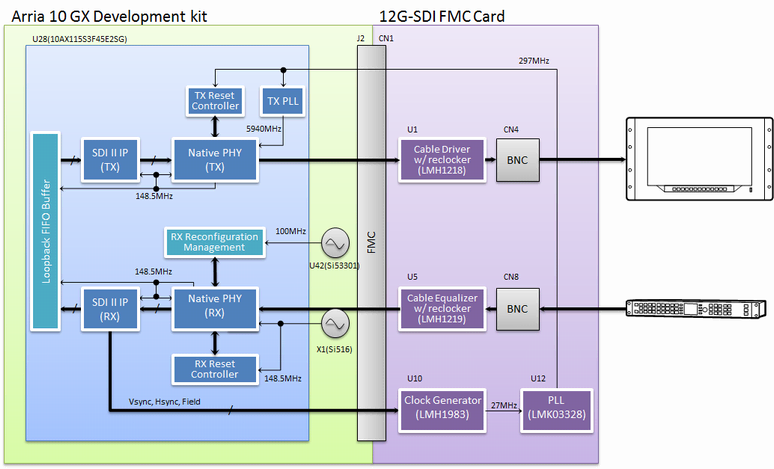

リファレンスデザイン
梱包物一覧
| 12G-SDI FMC Card | 1 枚 |
| 六角スペーサー（ネジ径：M2.6、長さ：37mm） | 4 本 |
| 六角スペーサー（ネジ径：M2.6、長さ：10mm） | 2 本 |
| なべネジ（ネジ径：M2.6、長さ：6mm） | 6 個 |
| ジャンパーキャップ（ピッチ 2.54mm） | 2 個 |
| 梱包物一覧・注意事項 | 1 枚 |
| 梱包物一覧・注意事項（英訳） | 1 枚 |
