概要

本カードは、FPGA Mezzanine Connector(FMC)HPC規格に準拠したドータカードです。本カードを評価ボードに挿入することで、様々なタイプのFPGAの機能を活用し、FPGAに内蔵された高速シリアル・トランシーバの評価を行える機能拡張用ドータカードです。
なお、本カードとの接続検証済みの評価ボードはインテル® Arria® 10 GX FPGA 開発キットです。

※インテル® Arria® 10 GX FPGA 開発キットは別途購入が必要になります。

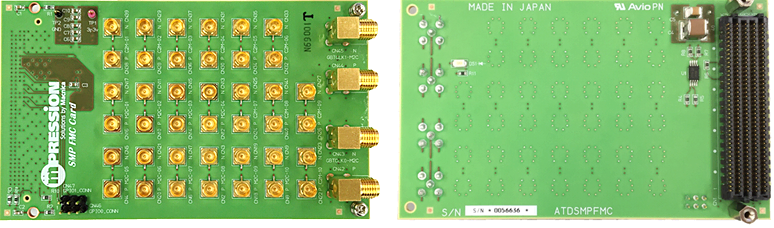

Article header mpression 121281 pic01  1
SMP FMC Card

仕様

製品仕様 / 型番 SMP FMC CARD / SMPFMCCD
外形寸法 69mm x 115 mm
プリント基板 8層 MEGTRON6
FMC Samtec ASP-134488-01
電源 3.3V from FMC
インタフェース SMPコネクタ Input x 10 pairs
Output Input x 10 pairs
クロック入力 SMA x 2 pair

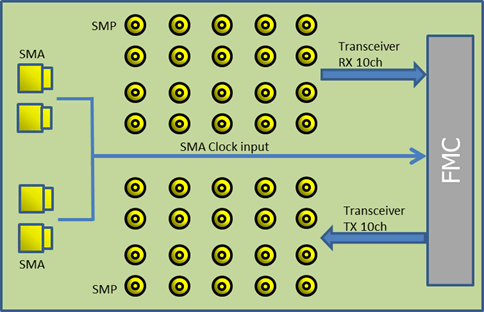

カードブロック図

Article header smp fmc card4  1
SMP FMC Card ブロック図

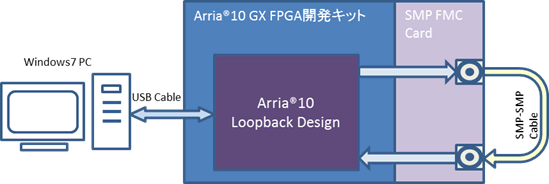

評価使用例

インテル® Quartus Prime 16.0のTransceiver Toolkitを使用して、10.3125GbpsのArria10 GXのトランシーバ間ループバック試験が行えます。

Article header smp fmc card5  1
SMP FMC Card Transceiver Toolkit ループバックデザイン ブロック図

梱包物一覧

SMP FMC Card 1 枚
SMP-SMP ケーブル 2 本
37mm スペーサー 2 本
10mm スペーサー 2 本
ナベねじ 4 本
梱包物一覧・注意事項 1 枚
梱包物一覧・注意事項(英訳) 1 枚
