概要

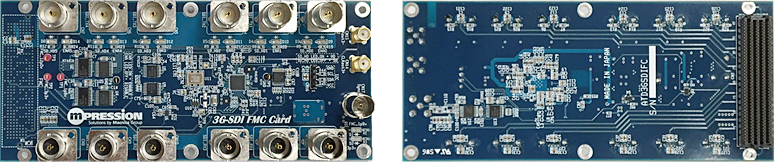

本カードは、FPGA Mezzanine Connector(FMC) ALTERA LPC+規格に準拠した機能拡張用ドーターカードです。本カードを評価ボードに挿入することで、様々なタイプのFPGAの機能を活用して、3G-SDI/HD-SDI/SD-SDIの評価を行えます。
なお、本カードとの接続検証済みの評価ボードはインテル® Arria® 10 GX FPGA 開発キットです。
※インテル® Arria® 10 GX FPGA 開発キットは別途購入が必要になります。
仕様
| 製品仕様/型番 | 3G-SDI FMC CARD / 3GSDIFMCCD |
| 外形寸法 | 69mm x 160 mm |
| プリント基板 | 6層 FR4 |
| FMC | Samtec ASP-134488-01 |
| 電源 | 3.3V/VADJ (1.8V)/12V from FMC |
| ビデオシンクセパレータ― | Texas Instruments LMH1981 |
| ビデオクロックジェネレータ― | Texas Instruments LMH1983 |
| インターフェース | Active BNC TX x 6 |
| Active BNC RX x 6 | |
| コンポーネント入力 BNC x 1 | |
| クロック出力 SMA x 1 pair |

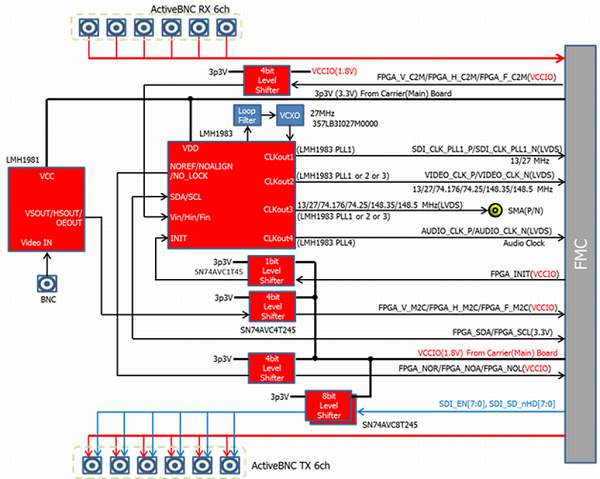

カードブロック図

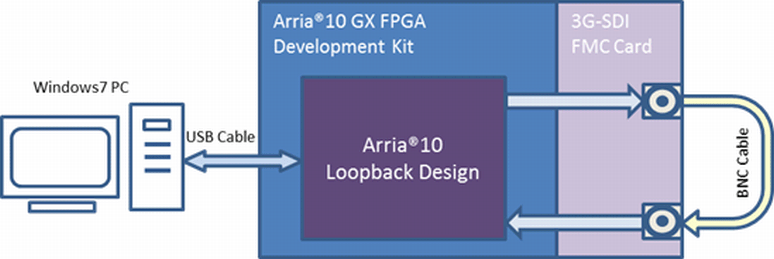

評価使用例
Intel® Quartus Prime 16.0 の Transceiver Toolkit を使用して、2.97Gbps の Arria10 GX のトランシーバー間ループバック試験が行えます。
梱包物一覧
| 3G-SDI FMC Card | 1 枚 |
| 37mmスペーサー | 4 本 |
| 10mmスペーサー | 2 本 |
| ナベねじ | 6 本 |
| 梱包物一覧・注意事項 | 1 枚 |
| 梱包物一覧・注意事項（英訳） | 1 枚 |
