V-by-One® HSは、ザインエレクトロニクス社が開発したフラットパネルディスプレイ市場向けの最先端高速インターフェース技術です。

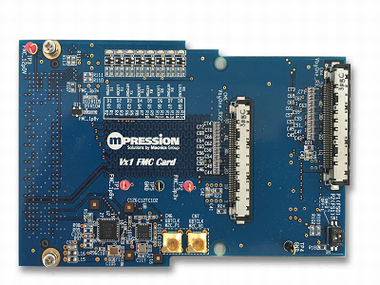

本ドーターカードは、V-by-One® HS Tx/Rx IPを実装したインテルFPGA 開発ボードのFMCコネクターに接続をすることで、V-by-One® HS Interfaceの検証作業を行うことができます。また、V-by-One® HS Tx/Rx IPだけでなく、FPGA内蔵トランシーバーの検証もできます。
V-by-One® HSの検証には、インテルFPGA開発ボードの準備だけでなく、事前にMacnica V-by-One® HS Tx/Rx IPのライセンス(評価または量産用)の取得が必要になります。
なお、本カードとの接続検証済みの評価ボードはインテル® Arria® 10 GX FPGA 開発キットです。
仕様・特長
| 型番 | V BY ONE HS FMC CARD |
| インターフェース | FMC Intel®LPC+、ヒロセ電機製 FX16 コネクター |
| 主要部品 | Silicon Labs Si5338B、Si5317 |
| その他 | FMC Intel®LPC+ 搭載評価ボードと接続可能。 16ペアまでの V-by-One HS をサポートします。 マクニカ製V-by-One HS IPをサポートします。 |
評価検証例

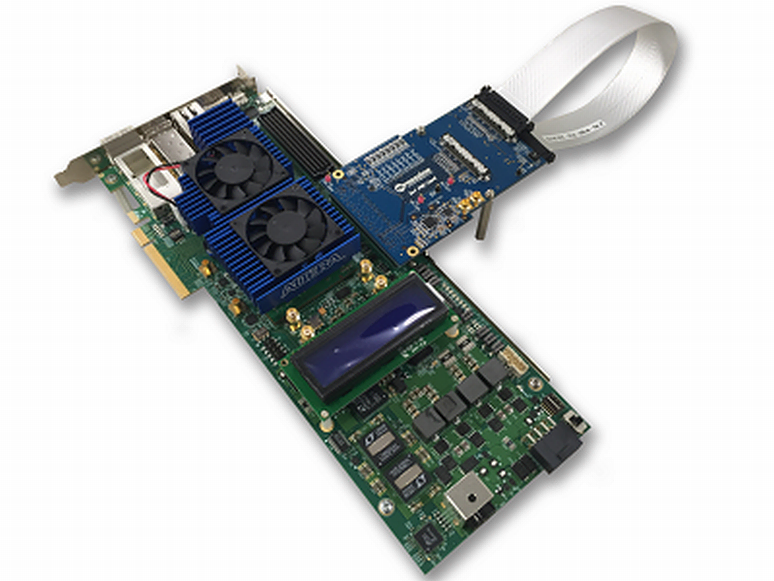

付属のFFCケーブルを使用すれば、対向接続のための別キットを用意すること無く、開発キットとカードの1セットだけでループバック接続することにより、TxとRxの両方を同時に評価できます。

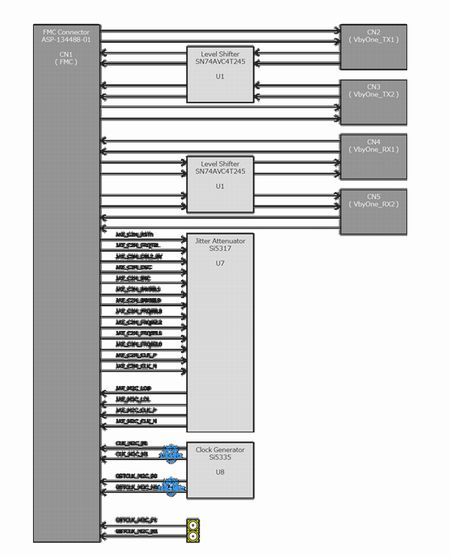

ブロック図
