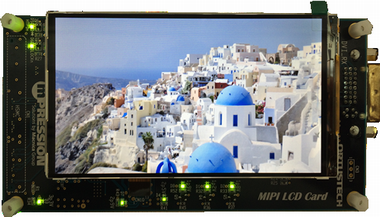

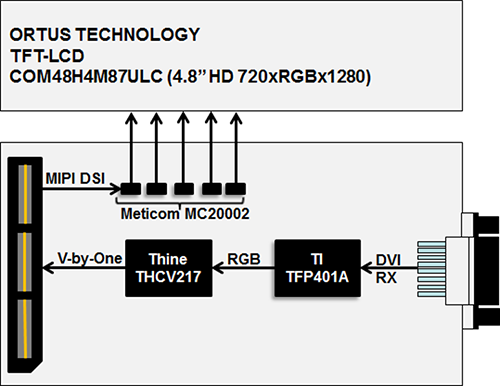

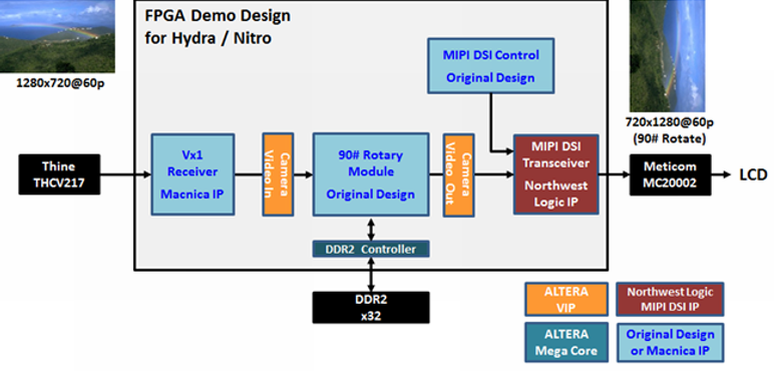

このTFT液晶モニターは透過型液晶の美しさと屋外視認性の両立を実現しており、透過率が高く、超低消費電力でも充分な表示輝度が得られることから、ハンディーターミナルなどの業務用携帯機器や、放送/映像機器、医療機器、監視システムなど、低消費電力で高画質が求められる市場において最適な液晶モニターとなっています。 本製品はインテル®FPGAボードのHSMC(*1)コネクターを介してMIPI D-PHY DSI インターフェース(*2)によるTFT液晶モニターへの映像出力が可能です。本製品にDVI入力された映像ソースはV-by-One®HSインターフェースに変換されHSMCコネクターを介してFPGAに接続されます。FPGA内部でNorthwest Logic社製MIPI DSI IP (*3)により処理されたデータはMeticom社製MIPI D-PHY DSIトランスミッターを経由してTFT液晶モニターへ映像が出力されます。

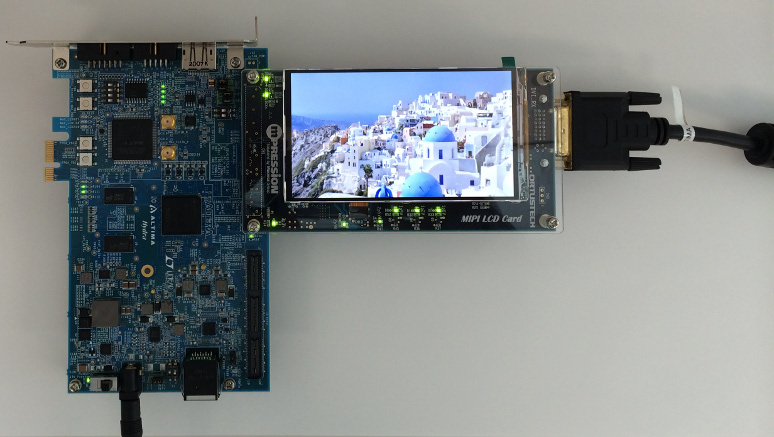

本製品はHSMCコネクターを搭載しているため、Mpressionブランドから販売されているHelio、Hydra、Beryll、Nitro(*4)の他、さまざまなインテル®FPGA搭載評価ボードとHSMCコネクターを介して接続することで様々なタイプのFPGAとその機能を活用しMIPI DSI インターフェースのLCDパネルとの接続・デザインのご評価を行っていただくことが可能です。

(*1)HSMC (High Speed Mezzanine Card) インテル® 評価ボードに搭載されている高速転送可能な拡張インターフェース
(*2)MIPI = Mobile Industry Processor Interface, D-PHY = physical layerの名称，DSI = Digital Serial Interface
(*3)Northwest Logic（NWL）社製 のMIPI コントローラーIPをご使用の場合は、有償でのご購入が必要となります
(*4)マクニカオリジナル技術ブランドMpression（エムプレッション）™として販売されているインテル®FPGA搭載評価ボード
