製品概要
DCM3717はVICOR社の最新ソフトスイッチング制御を用いた非絶縁型DCDCコンバーターです。
この製品は高効率DCDCの機能プラスPM Bus制御インターフェースを搭載した高集積モジュールです。
変換効率がピーク97%と非常に高いことで電力損失分が大幅に低減、
且つ放熱性に非常に優れたVICOR社独自の最新パッケージ SM_CHIP を採用、
最大750Wの出力を、36.7mm x 17.3mm x 7.42mm 19.5g のサイズの表面実装パッケージで実現しています。
1MHzの高速スイッチングにより、入出力コンデンサは1206サイズのセラミックコンデンサーで構成可能です。
また、並列接続も４個まで可能となっており、容易に電力の積み上げが可能です。
製品特徴
- 入力電圧48V (40～60V)Vから出力電圧12V (10V～13.5V の範囲で調整可能）
- 出力電圧精度 ±1%
- 最大97％の効率
- 最大750Wの連続出力 (ピーク対応 900W)
- 1MHzの高速スイッチング
- 過電流(OCP,)、過電圧(OVP)，短絡保護(SCP), 入力過電圧/低電圧ロックアウト（OVLO / UVLO）
- 最大4個までの並列運転が可能
- PMBusを搭載, 出力電圧設定、内部温度、故障発生など外部より確認可能
回路構成例 / 製品外観

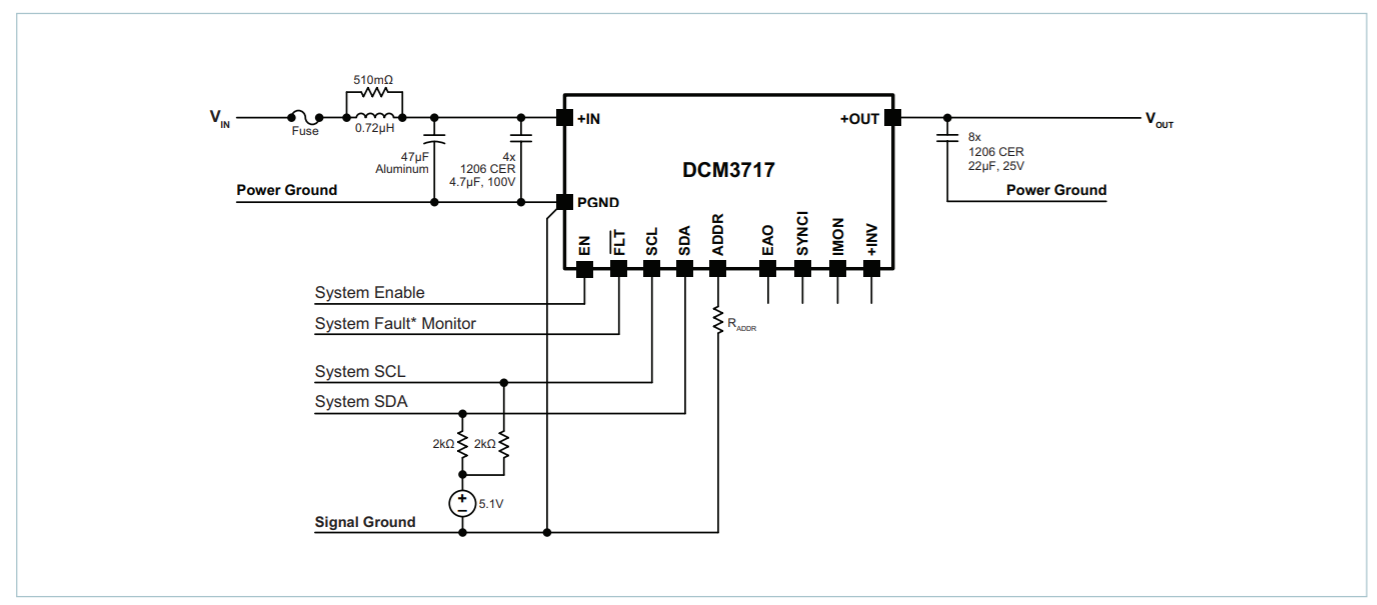

<標準回路構成例>

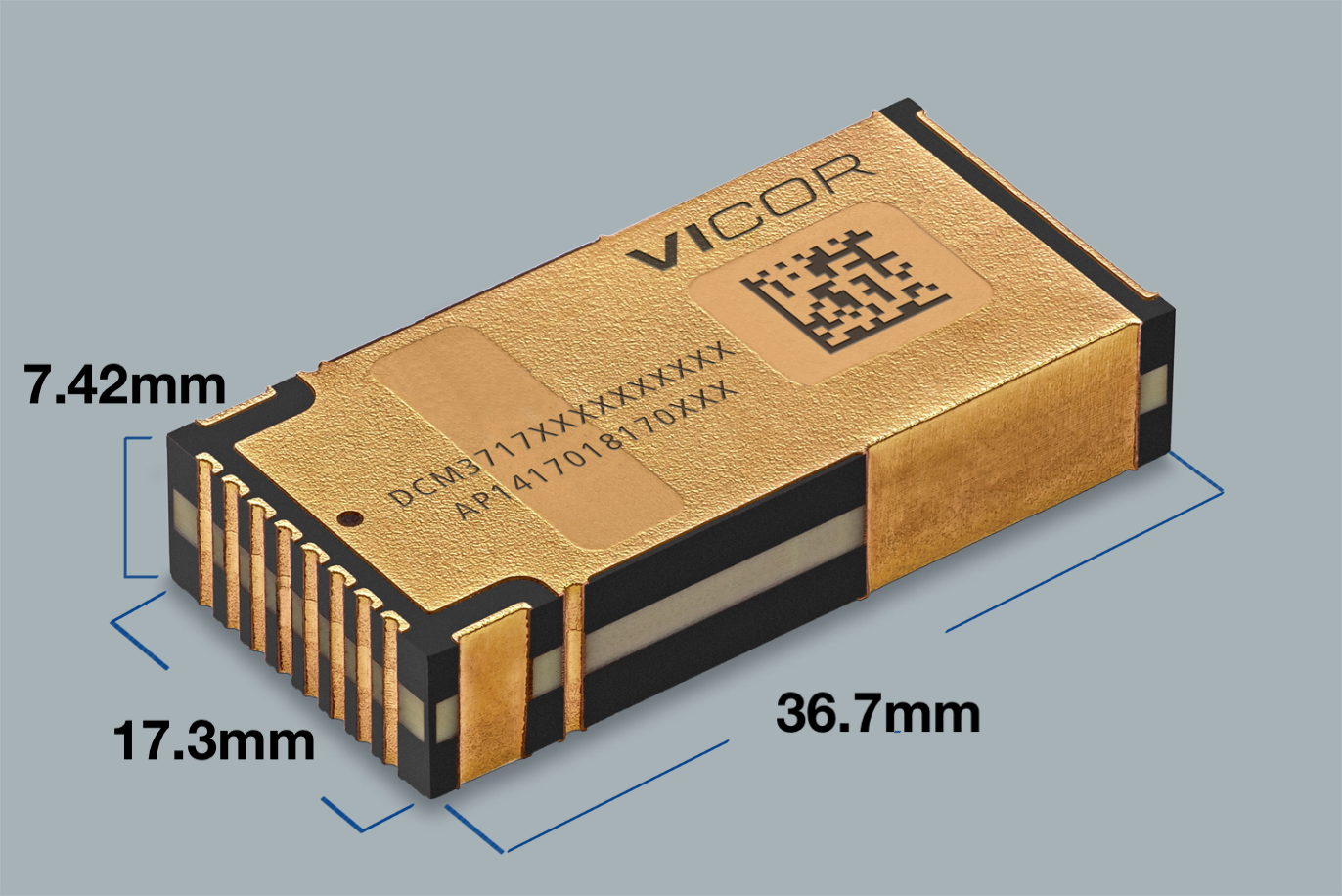

＜製品本体外形＞
製品ラインナップ
|
型番 |
パッケージタイプ |
温度グレード |
制御インターフェース |
|
DCM3717S60E14G5TN0 |
SM_CHIP(表面実装) |
-20℃～125℃(内部) |
PMBus |
